Raccorder les détecteurs linéaires de fumée auto réalignables - réf. 330 108 (T.B.T.S.)
- Raccordez les détecteurs à L'ECS/CMSI adressable via un organe intermédiaire.
- L'organe intermédiaire doit être au moins de version C. R éférez-vous à l'étiquette de traçabilité.
- Veillez à ne raccorder 2 organes intermédiaires maximum par bus de détection.
- Séparez d'au moins 10 cm les câbles de la boucle adressable rebouclée et de la boucle secondaire.
- Réalisez tous les raccordements hors tension.
détecteurs par :
Alimentez ces
- L'alimentation 24 V interne de l' ECS/CMSI, alimentant au maximum 32 détecteurs réf. 330 108
- Une alimentation externe devant être une EAE, alimentant au maximum 32 détecteurs
réf. 330 108 par sortie 24 V et avec au maximum 32 détecteurs réf. 330 108 par boucle de détection
Le nombre maximum de détecteurs linéaires réf. 330 108 indiqué ci-dessus est d'origine technique.
Respectez les exigences de la norme d'installation NF S 61-970
Pour le réarmement du détecteur, paramétrez chaque détecteur linéaire en mode «verrouillage alarme.
Référez-vous aux indications de la notice du détecteur. Réarmez manuellement, d'abord en local à partir du module
de contrôle les détecteurs ayant signalé un feu, puis réarmez l'ECS/CMSI.
Pour la mise en service «alignement rapide» des détecteurs, ne mettez qu'un seul détecteur en mode
«alignement rapide» à la fois. Effectuez cette mise en service un détecteur après l'autre.

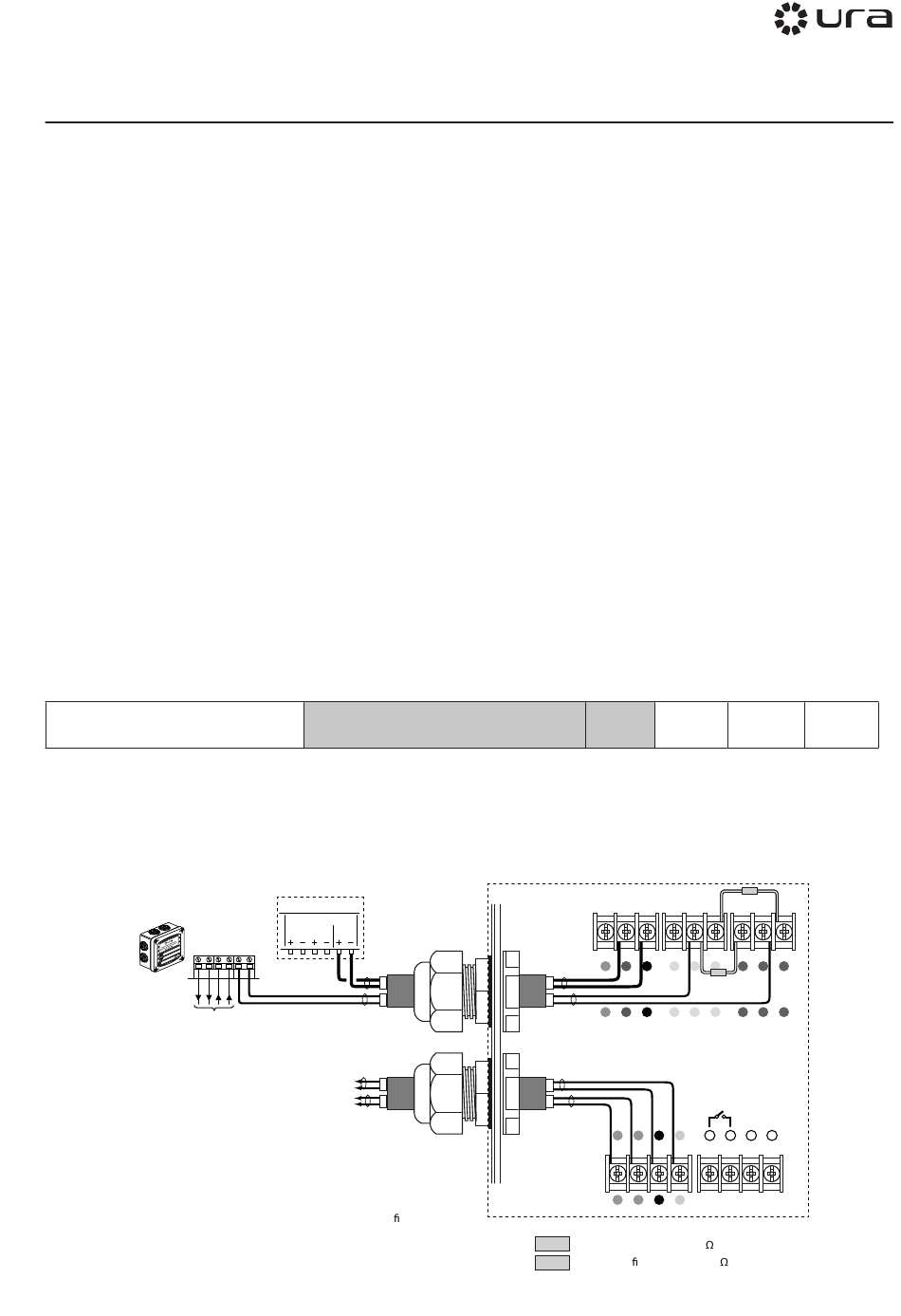

Cas n°1 : Alimenter à partir de la sortie 24 V de l'ECS/CMSI - 32 détecteurs linéaires de fumée max.
Le nombre total de détecteurs réf. 330 108 sur l'installation est limité à 32, à condition de respecter le calcul
du courant I veille TOTAL consommé sur les batteries de l'ECS.
Référez-vous aux indications du paragraphe ''Calcul de la capacité de la batterie SDI'' de la page 5.
Le courant I veille Total (mA) doit être inférieur à 580 mA
Pour ce calcul, dans le tableau renseignez la ligne ''Consommation sur la sortie 24 V'' aux colonnes
''Quantité'' et ''Consommation unitaire (mA) en veille sous 24 V''
Consommation sur la sortie 24 V
Si le nombre de détecteurs réf. 330 108 sur l'installation est supérieur à 32 ou si le courant I veille Total
calculé est supérieur à 580 mA, utilisez une alimentation externe.
Raccordez sur la ''Sortie 3 PERMANENT'' ou la ''Sortie 1 REARMABLE'' ou la ''Sortie 2 REARMABLE''
paramétrées en mode "non réarmable" (voir page 53).
- Câbler un seul détecteur sur une boucle de détection.
Organe intermédiaire
Réf. 310 030
+ - + - + -
A
+
-
ADRESSABLE
Boucle adressable
rebouclée
indiquez le nombre total détecteurs
raccordés sur la sortie 24 V de l'ECS
ECS
SORTIE 24 V
REARMABLE
PERMANENT
Sortie 1 Sortie 2
Sortie 3
câble 1
+
-
+
-
L1
L2
CONVENTIONNEL
câble 2
câble 3
vers le module
de contrôle
câble 4
câble 1 : 1 paire 1,5 mm
2
longueur maximum 1000 m
câble 2 : 1 paire 8/10
ou 9/10
eme
type de câble selon les régles
d'installation dé nie dans la
NF S 61-970
longueur maximum 1000 m
câble 3, 4 : 1 paire 8/10
eme
câble 1
câble 2
de catégorie CR1
eme
RA
RFL
ou 9/10
eme
21
3,5
Détecteur linéaire
no
c
nc
RA
Terre
+v
-v
défaut
vert
rouge
noir
jaune
câble 3
feu
câble 4
interface de controle
marron
bleu
noir
gris
résistance d'alarme : 560 , 2 W ± 5%
résistance n de ligne : 3,3 k , 1/4 W ± 1%
x 3
RFL
no
c
nc
feu
rouge
external
reset
