Réaliser l'installation

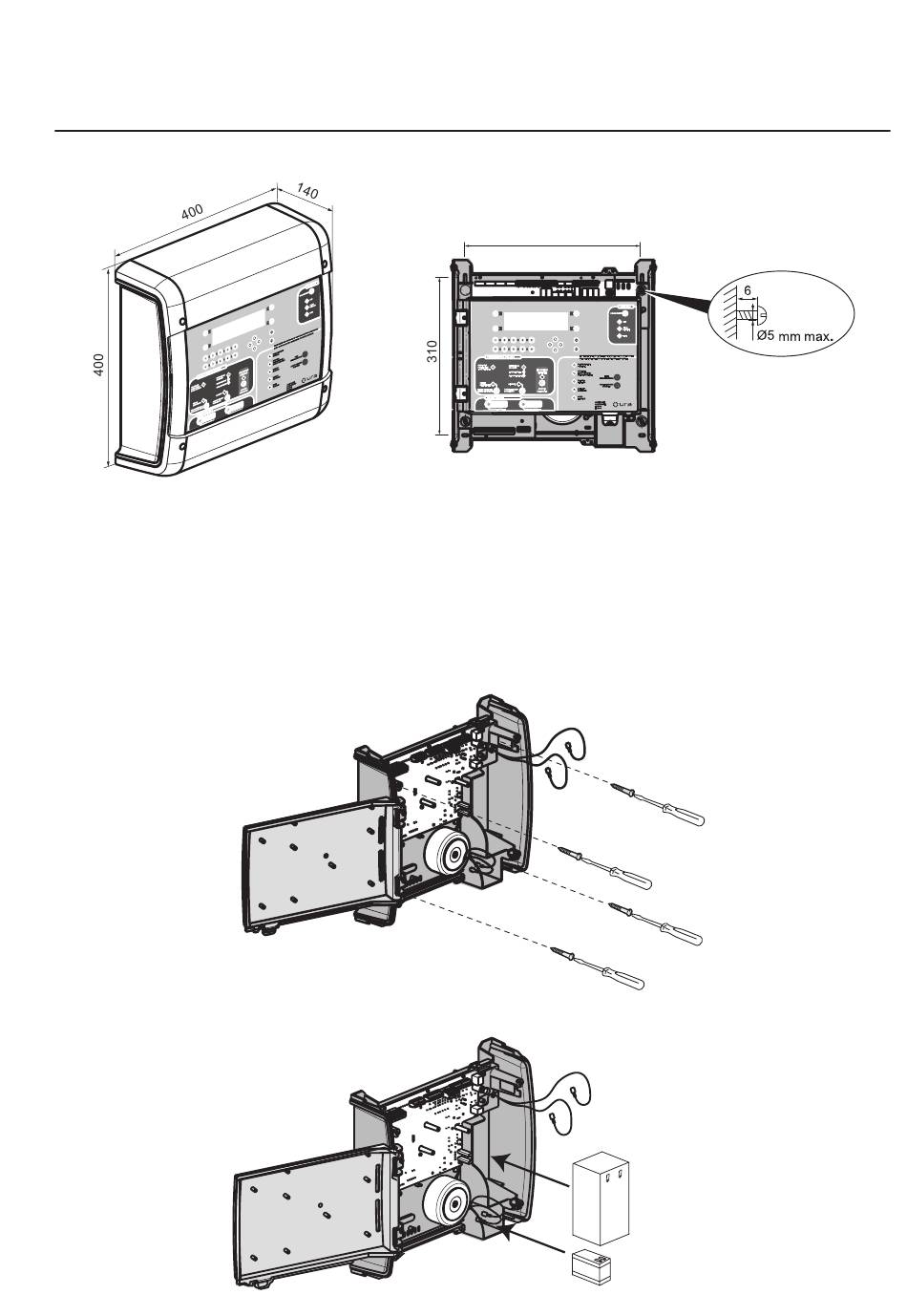

Visualiser les cotes de fixation (mm)
345

Installer l'ECS/CMSI

1. Percez les 4 trous de fixation dans le mur en respectant les cotes indiquées plus haut
2. Dévissez les 4 vis quart de tour en façade
3. Ouvrez l'ECS/CMSI
3. Fixez l'ECS/CMSI en commençant par les deux vis du haut
4. Positionnez les câbles d'alimentation en saillie en partie supérieure et inférieure, ou encastrés à l'arrière de
l'appareil
5. Placez les batteries dans leur logement, sans les connecter (voir ci-dessous)
6. Affichez la notice exploitant sur le mur, à proximité de l'ECS/CMSI

Raccorder les batteries

Réalisez ces raccordements en fin d'installation, avant le raccordement du secteur
12 V 12 Ah
12 V 1,2 Ah
10
