Guide de mise en marche du capteur tactile ST061
Matériel nécessaire :
-
1 x carte compatible Uno
-
1 x
jeu de cordons M/F
-
1 x capteur tactile

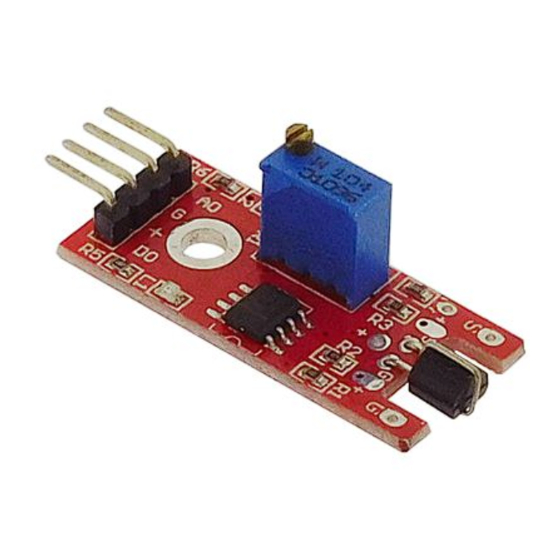

Présentation du module :
La sortie de ce capteur tactile didactique change d'état lorsque l'on touche le capteur. La
sensibilité est réglable via un potentiomètre multitours. Ce module se raccorde directement
sur une entrée digitale ou une entrée analogique d'une carte compatible Arduino
Alimentation : 3,3 ou 5 Vcc
Connecteurs : 4 broches (Vcc, GND et Signal digital ou analogique)
Dimensions : 37 x 16 x 15 mm
Connexion du capteur :
Branchez le capteur aux broches de la carte compatible Uno
dessous :
Table de correspondance :
Carte microcontrôleur
5 Vcc
GND
®
ST061
3
®
comme représenté ci-
®
Capteur tactile
D0
+
-
.
Page 1 de 2
