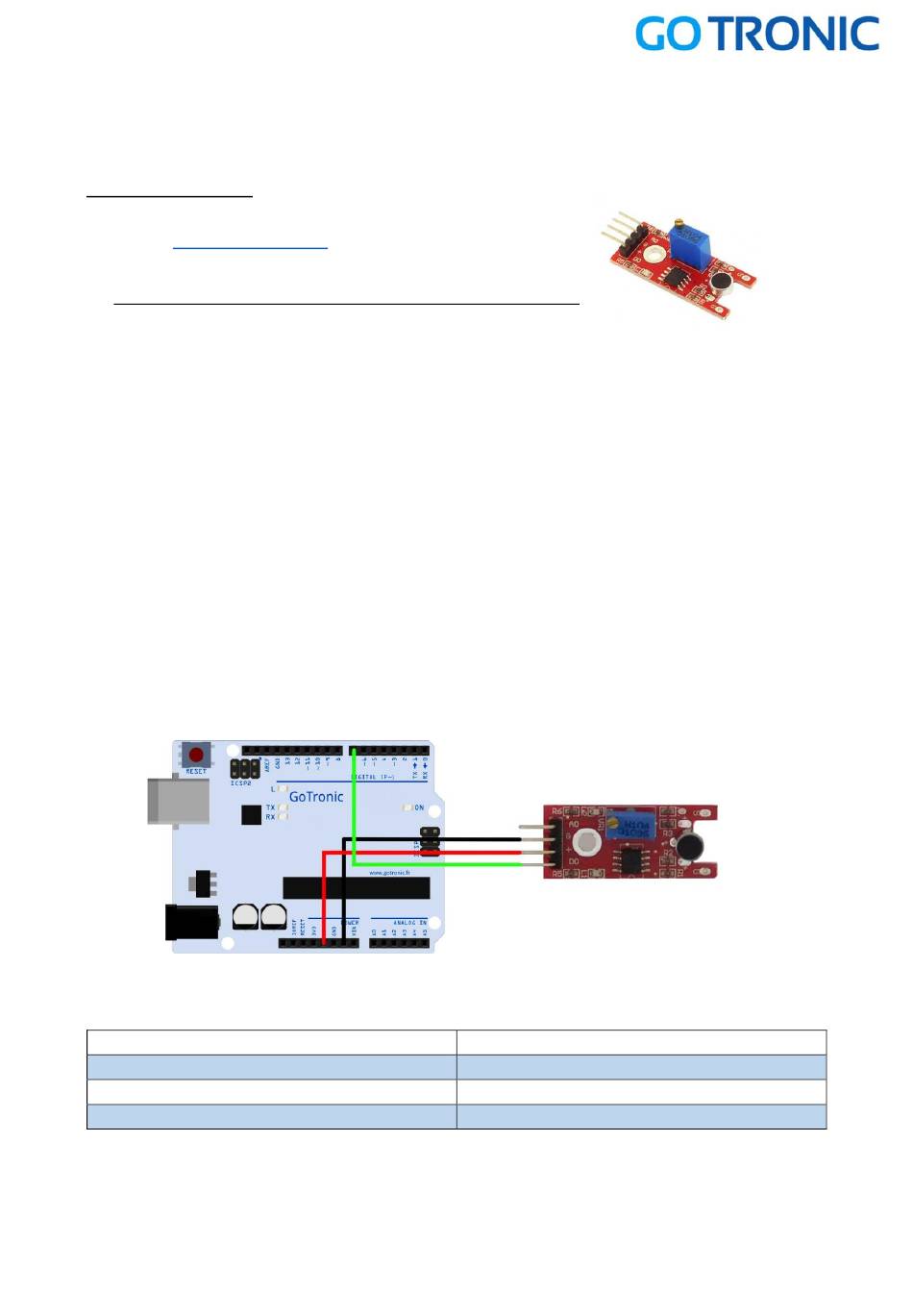

Guide de mise en marche du module à micro ST019

Matériel nécessaire :

1 x carte compatible Uno

1 x

jeu de cordons M/F

1 x module à micro à électret ST019

Présentation du module :

Ce capteur sonore constitué d'un micro à électret et d'un amplificateur délivre un signal

analogique et un signal digital en fonction de l'intensité sonore reçue. La sensibilité est

réglable via un potentiomètre ajustable.

Alimentation : 3,3 ou 5 Vcc

Connecteurs : 3 broches (Vcc, GND et Signal digital ou analogique)

Dimensions : 36 x 16 x 15 mm

Premier exemple en utilisation via la sortie digitale :

Raccordez le capteur à la carte compatible Uno

Table de correspondance :

Carte microcontrôleur

5 Vcc

GND

comme ci-dessous :

Module micro

Page 1 de 3

Page 1 Guide de mise en marche du module à micro ST019 Matériel nécessaire : 1 x carte compatible Uno ® jeu de cordons M/F 1 x module à micro à électret ST019 Présentation du module : Ce capteur sonore constitué d'un micro à électret et d'un amplificateur délivre un signal analogique et un signal digital en fonction de l'intensité...
Page 2 Exemple de programme : L’exemple de code suivant (à copier dans l’IDE Arduino ) et permet d’allumer la LED ® intégrée à la carte compatible (raccordée sur la broche digitale 13) lors de la détection d’un son. // Définition de la led sur la broche 13 buttonpin // Définition du capteur sur l'entrée digitale 7 // Définition de la variable numérique val...
Page 3 Exemple de programme : L’exemple de code suivant (à copier dans l’IDE Arduino ) permet d’afficher dans le ® moniteur série de l’IDE (CTRL+MAJ+M) l’état de la sortie analogique du capteur en fonction du niveau sonore. sensorPin A5 ; // Définition de la broche du capteur void setup Serial.begin...
