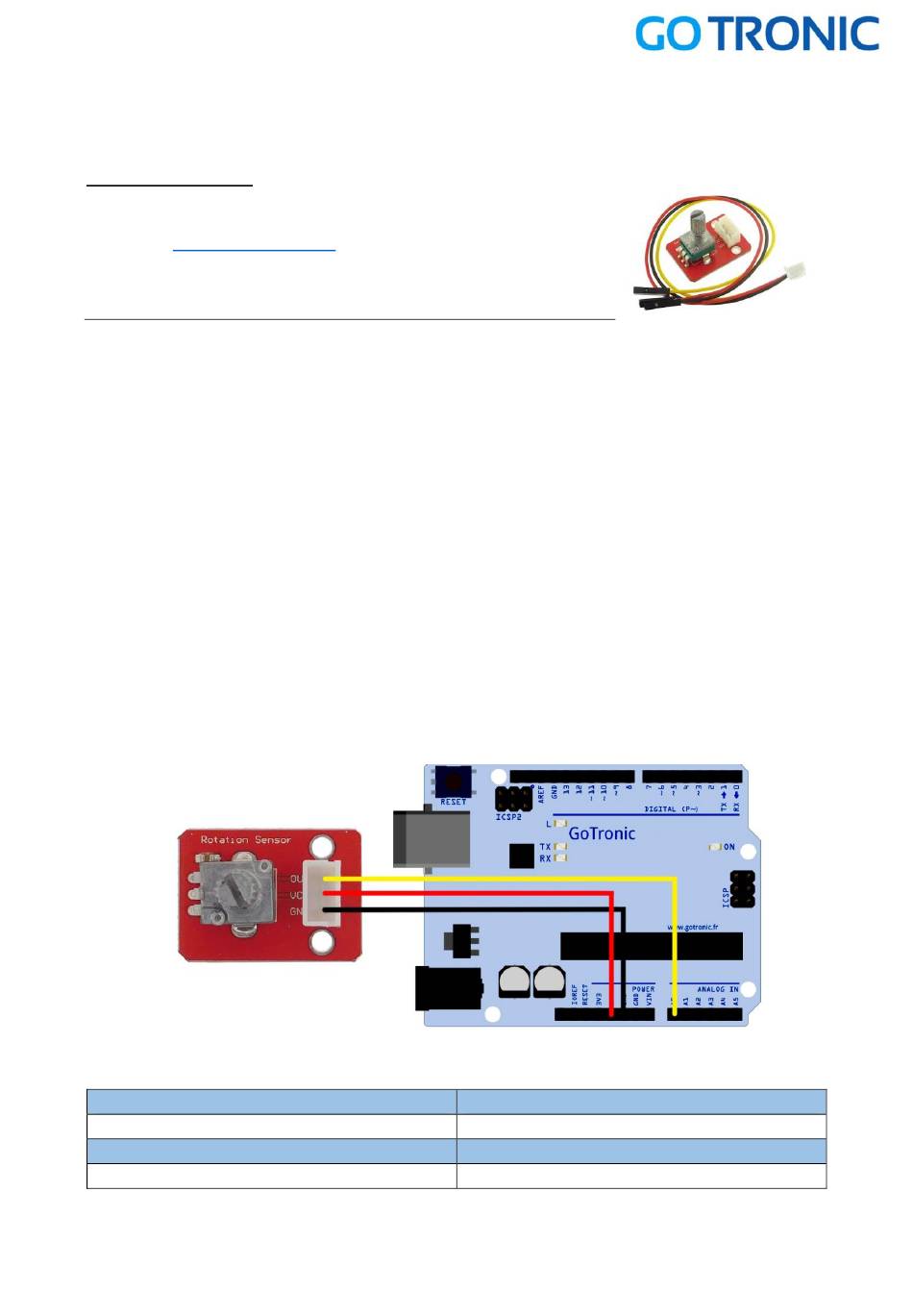

Guide de mise en marche du module potentiomètre ST031
Matériel nécessaire :
-
1 x carte compatible Uno
-
1 x
jeu de cordons M/M
-
1 x module potentiomètre ST031
Présentation du module :
Ce module délivre un signal analogique en fonction la position du potentiomètre. Livré avec
cordon femelle nécessitant une inversion de genre pour le branchement sur une carte
compatible Uno
.
®
Alimentation : 5 Vcc
Potentiomètre : 10 k
Ω
Connecteurs : 3 broches (Vcc, GND et Signal)
Dimensions : 30 x 21 x 10 mm
Connexion du capteur :
Raccordez le module potentiomètre aux broches de la carte compatible Uno
représenté ci-dessous :
*
Table de correspondance :
Carte microcontrôleur
5 Vcc
GND
A0
comme
®
Module potentiomètre
OUT
+ (broche du milieu)
-
Page 1 de 2
