Guide de mise en marche du module
Matériel nécessaire :
-
1 x carte compatible Uno
-
1 x
jeu de cordons M/F
-
1 x
module à phototransistor ST012

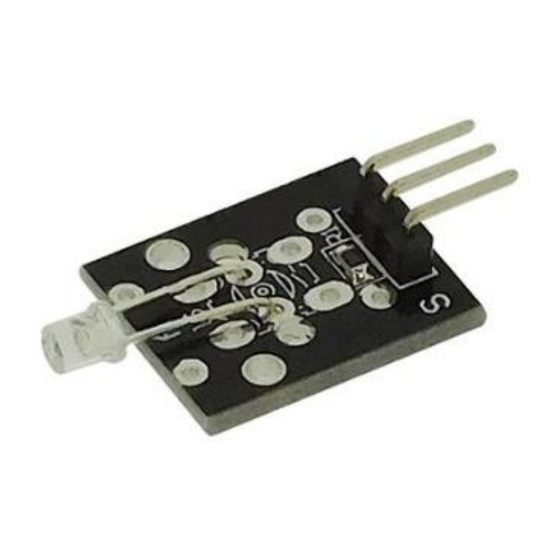

Présentation du module :
Module à usage didactique basé sur un phototransistor délivrant une tension analogique en
fonction de la quantité de lumière reçue.
• Alimentation : 5 Vcc
• Connecteurs : 3 broches (Vcc, GND et Signal)
• Valeur de la résistance :
- > 8 kΩ dans l'obscurité
- < 200 Ω en extérieur
• Dimensions : 25 x 15 x 8 mm

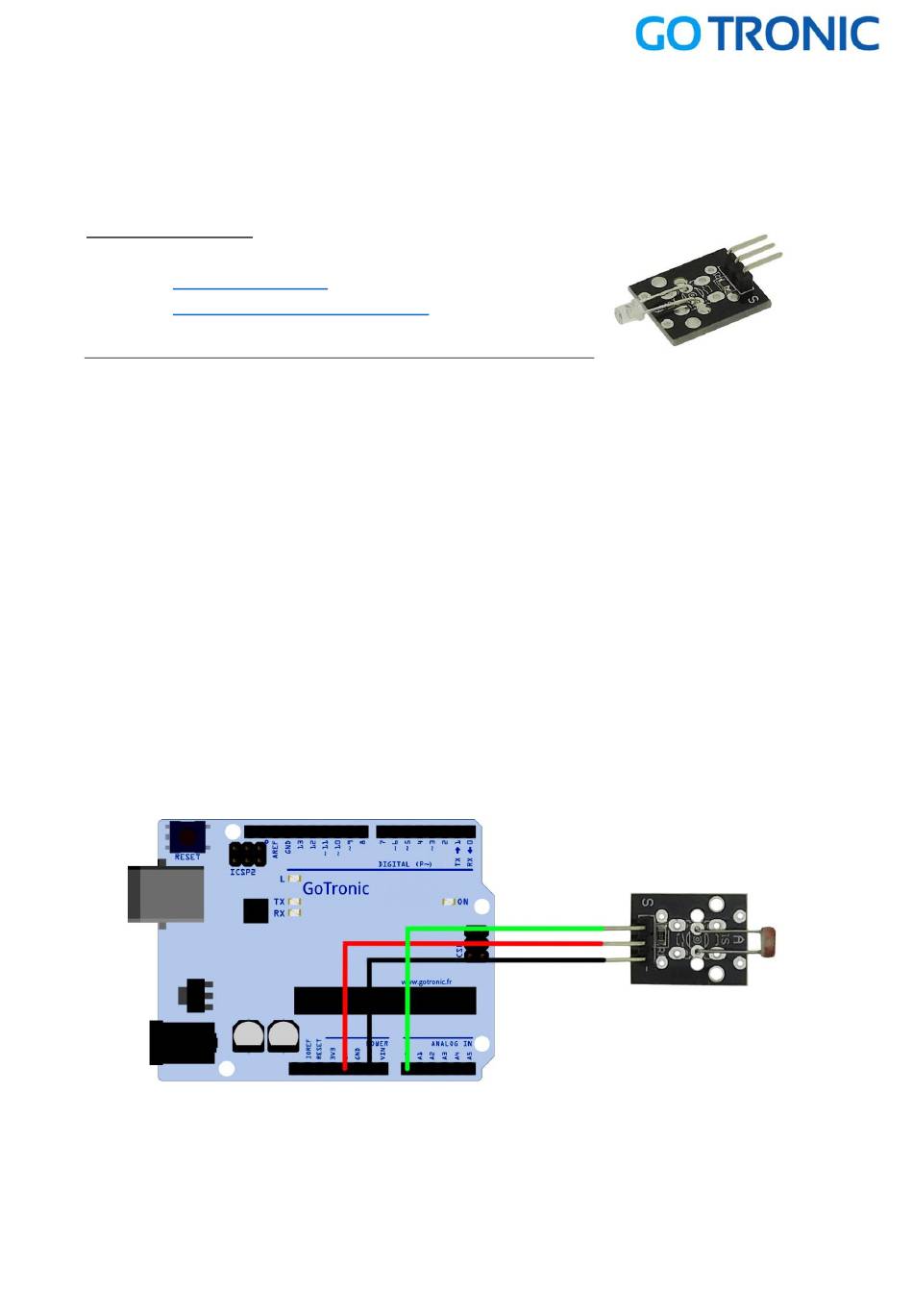

Connexion du capteur :
Branchez le capteur aux broches de la carte compatible Uno
dessous :
à phototransistor ST012
®
comme représenté ci-
®
Page 1 de 2
