Go Tronic GT1081 Guide De Mise En Marche Rapide

Télécharger ce manuel

du module éviteur d'obstacle GT1081

Matériel nécessaire :

1 x carte compatible Uno

1 x

jeu de cordons M/F

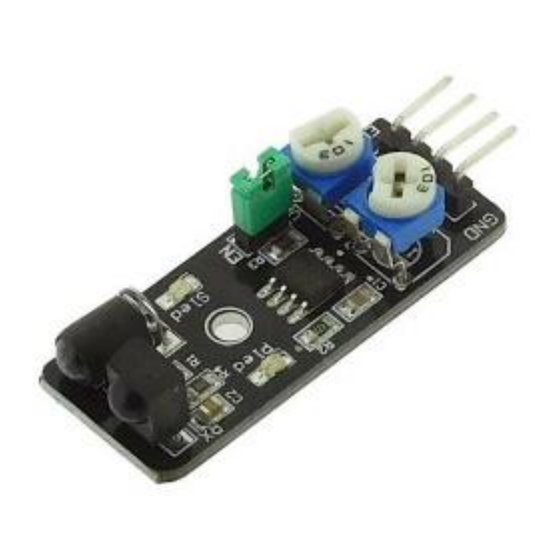

1 x module éviteur d'obstacle GT1081

Présentation du module :

Ce module didactique équipé d'un émetteur et d'un récepteur IR est basé sur l'amplificateur

NE555 et permet la détection d'obstacles de 2 à 40 cm (réglable par deux potentiomètres).

Alimentation : 3,3 à 5 Vcc

Consommation : environ 20 mA

Détection : 2 à 40 cm (réglage par deux potentiomètres)

Angle de détection : 35 °

Sortie : 4 broches (Gnd, +, S et EN)

Sortie digitale : état bas lors d'une détection

Leds d'indication de détection

Dimensions : 45 x 17 x 13 mm

Connexion du capteur :

Branchez le module aux broches de la carte compatible Uno

dessous :

Guide de mise en marche

comme représenté ci-

Page 1 de 2

Page 1 1 x carte compatible Uno ® jeu de cordons M/F 1 x module éviteur d’obstacle GT1081 Présentation du module : Ce module didactique équipé d'un émetteur et d'un récepteur IR est basé sur l'amplificateur NE555 et permet la détection d'obstacles de 2 à 40 cm (réglable par deux potentiomètres).
Page 2 Table de correspondance : Carte microcontrôleur Module éviteur d’obstacle 5 Vcc + (broche du milieu) Exemple de programme : L’exemple de code suivant (à copier dans l’IDE Arduino ) permet d’afficher un « 1 » ® lorsqu’aucun obstacle n’est détecté et un « 0 » en cas de détection. count;...
