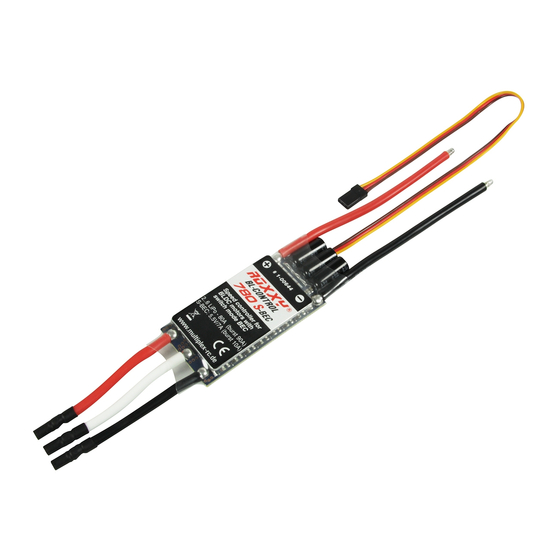

Multiplex ROXXY BL-Control 780 S-BEC Notice D'utilisation

Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie
beinhaltet wichtige Informationen und Sicherheitshinweise. Sie ist
deshalb jederzeit griffbereit aufzubewahren und beim Verkauf
des Produktes an Dritte weiterzugeben.
1. S
ICHERHEITSHINWEISE
Vor Inbetriebnahme Anleitung lesen
Wärmestau vermeiden
Luftzirkulation um den Regler nicht behindern
Antriebsakku nicht verpolt anschließen
Falsch gepolte Akku Anschlusskabel zerstören den Regler
sofort!
Deshalb: • rotes Kabel an den Plus-Pol (+)
• schwarzes Kabel an den Minus-Pol (-)
Bei Löt- und Montagearbeiten am Antrieb oder am Regler
Immer den Akku trennen (Kurzschluss- Verletzungsgefahr!)
Beim Probebetrieb bzw. Betrieb beachten
Antrieb nicht in der Hand laufen lassen, Modell sicher
befestigen. Prüfen Sie, ob ausreichend Platz zum Drehen der
Luftschraube vorhanden ist. Gegenstände, die angesaugt
oder weggeblasen werden können (Kleidungsstücke,
Kleinteile, Papier, usw.) aus der Nähe der Luftschraube
entfernen. Sich niemals vor oder in der Rotationsebene der
Luftschraube aufhalten (Verletzungsgefahr!).
2. T D
ECHNISCHE ATEN
ROXXY
BL-Control
Best.-Nr.:
Dauerstrom max.:
Taktfrequenz:
Akku / Zellenzahl
Zellenzahl bei
deaktiviertem S-BEC:
S-BEC Spannung:
S-BEC Strom:
Maximale
Servoanzahl***
Abmessungen
in mm (ca.):
Gewicht mit Kabeln:
* HiTEC HS-645MG, HS-5585MG oder ähnliche Servos
** HiTEC HS-7954SH, HS-D950, D980 oder ähnliche Servos
*** Übersteigt die Anzahl der im Modell angeschlossenen Servos die oben
angegebene Maximalzahl, müssen Sie zwingend das S-BEC System
deaktivieren und einen separaten Empfängerakku verwenden (
3. B E
ESONDERE IGENSCHAFTEN
Der ROXXY BL-Control S-BEC Regler zeichnet sich durch eine
Reihe interessanter Features aus:

zahlreiche programmierbare Parameter
- Unterspannungsabschaltung für: LiPo oder NiXX Akkus
- Bremse: EIN oder AUS
- Motordrehrichtungsumkehr: ein oder aus
- Motorabschaltart: Motorleistungsreduzierung oder
Motor abschalten
- Motoranlaufverhalten: Soft oder Standard
- Timing: automatisch oder manuell (7 Grad oder 22-30 Grad)
- Taktfrequenz: 8 kHz oder 16 kHz
- Modelltyp: Flächenmodell oder Hubschrauber (Governor)
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Bedienungsanleitung ROXXY BL-Control 780 S-BEC
780 S-BEC
# 1-00644
80 A
(kurz 90 A)
8 kHz oder 16 kHz (einstellbar)
2...6 S LiPo oder
5...21 NiXX
2...6 S LiPo oder
5...21 NiXX
5,5 V
max. 7,0 A
(kurzzeitig 10A)
10 Standard*
6 High Torque**
89 37 13
x x
93 g

Diese Parameter sind programmierbar über den Gasknüppel der
Fernsteuerung, oder über die MULTIPLEX MULTImate # 8 2094.

Start-Sicherheitssystem verhindert ungewollten Motoranlauf
beim Anstecken des Akkus

Motorabschaltung bei massiven Funkstörungen oder
fehlendem Sendersignal

automatische Unterspannungsabschaltung mit erneuter
Startmöglichkeit (Reset-Funktion) für LiPo- und NiXX-Zellen
4. V
ERDRAHTUNG
Hinweis: Bei Verwendung anderer Stecksysteme für den
Anschluss des ROXXY BL-Control S-BEC Reglers an Ihren
Motor und / oder Akku, befolgen Sie bitte die nachfolgenden
Informationen!
Lötarbeiten erfordern ein Mindestmaß an Sorgfalt, da hiervon die
Betriebssicherheit maßgeblich abhängt:

nur für Elektronik-Lötarbeiten geeignetes Lötzinn verwenden

zu verlötende Teile nicht übermäßig, aber ausreichend
erhitzen (das Zinn muss fließen)

gegebenenfalls jemanden mit Löterfahrung hinzuziehen

alle Lötstellen und blanke Kabelstellen sorgfältig isolieren
(z.B. mit Schrumpfschlauch)
Anschluss der Akku-Steckverbindung
Die Akku-Anschlussstecker werden an den zwei Kabeln
angeschlossen (rot = +, schwarz = -). Kabel möglichst kurz
halten. Schieben Sie ein Stück Schrumpfschlauch auf jedes
Kabel und verschrumpfen Sie die Lötstellen nach den
Lötarbeiten. Beim Anlöten der Akku-Anschlussstecker auf die
korrekte Polung
unweigerlich zur sofortigen Zerstörung des Reglers!
Anschluss des Reglers an die Motoren
Der Motor wird auf der Seite mit den drei herausgeführten Kabeln
angeschlossen. Löten Sie ggf. die zum Motor-Stecksystem
passenden Buchsen an und isolieren Sie nach den Lötarbeiten
die Lötstellen mit Schrumpfschlauch. Kabel kurz halten. Für eine
evtl. notwendige Motor-Drehrichtungsumkehr tauschen Sie
einfach zwei der drei pro zum Motor führenden Zuleitungen oder
ändern die Motor-Drehrichtung durch Programmierung ( 6.3.).
Anschluss des
Stecksystem) am Empfänger
Stecken Sie das dreiadrige Empfänger-Anschlusskabel des
Reglers in den Empfängerausgang für die Motorregelung:
- bei MULTIPLEX Fernsteuerungen i.a. an Kanal 4 = Gas / Motor
- bei HiTEC Fernsteuerungen an Kanal 3 = Gas / Motor
Pinbelegung
Minus-Pol ()
Plus-Pol (+)
Impuls ( )
5. I
NBETRIEBNAHME
Ab Werk sind die Regler auf den Betrieb mit LiPos eingestellt.
7.).
1. Inbetriebnahme des ROXXY BL-Control S-BEC
1.1 Bei programmierbarer
Fernsteuerung: Servoweg
für Gas / Motor beidseitig
auf 100% einstellen
1.2 Gasknüppel (und ggf.
dessen Trimmung)
am Sender in
Motor-AUS Position
1.3 Sender EIN
1.4 Vollen Antriebsakku
anschließen
zum Akku achten. Falschpolung
dreiadrigen Anschlusskabels
braun
rot
orange
 Aufsteigende Tonfolge
 Anzahl der Pieptöne
signalisieren im LiPo-Modus
die Erkennung eines LiPo
Akkus mit X Zellen
(im NiXX-Modus ertönen sofort
führt
(UNI-
