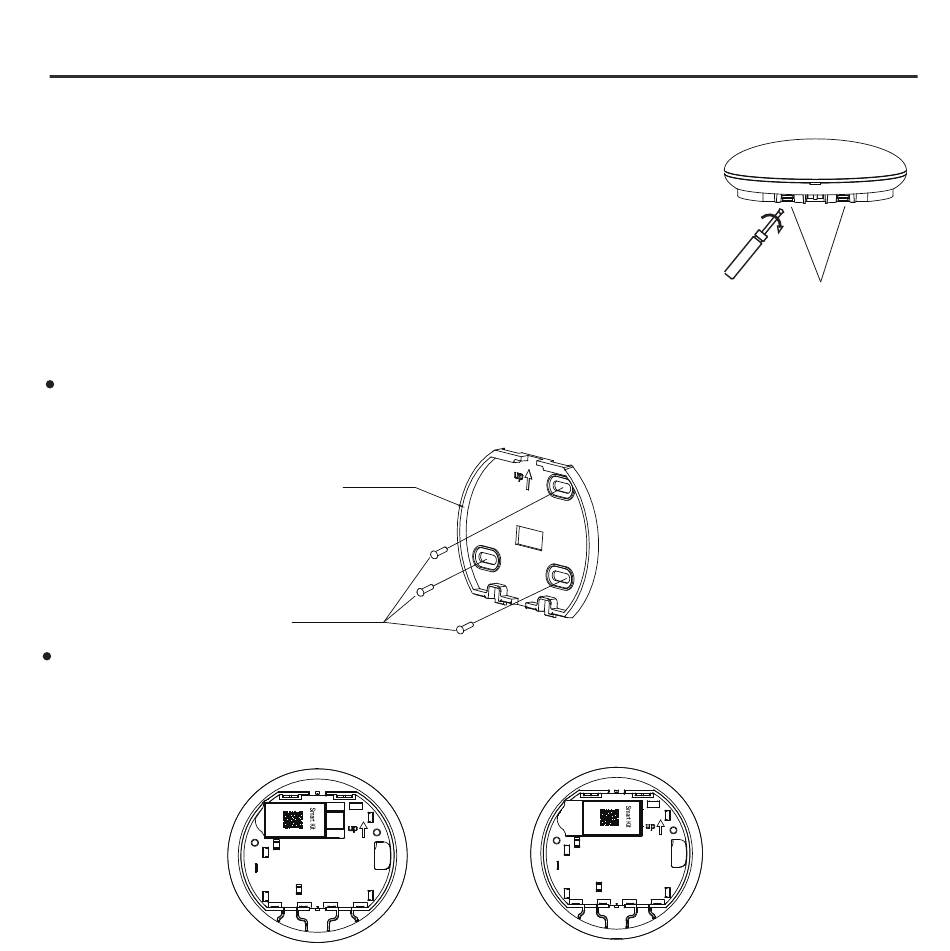

4. MÉTODO DE INSTALACIÓN
4.
Saque la parte superior del
destornillador plano en las dos ranuras de la parte
inferior y extraiga la parte superior del módulo.
5. Fijar la placa trasera del Puerto S mart.
Para un montaje en superficie, fijar la placa trasera a la
pared con 3 tornillos (M4 x 20)
Instalar el Smart Kit (USB) al puerto Smart. Insertar el Módulo
WIFI (USB) con cuidado en la placa de circuito impreso del
puerto Smart.
Puerto S mart.
Placa trasera
Tornillos
(Fig. 4‐7)
Inserte un
(Fig. 4‐6)
Fig 4-6
11
Ranuras
Fig 4-5
Fig 4-7
