Utilisation de la fonction InstaCal
Le TW 100 comprend la fonction d'étalonnage InstaCal. InstaCal permet à l'utilisateur d'effectuer un
étalonnage à l'aide d'une sonde platine RTD découpée au laser indépendante. Le système est étalonné
de façon à ce que soit affichée la température mesurée de la panne. L'étalonnage peut être effectué
autant de fois que vous le désirez pour satisfaire vos propres exigences internes.
Le système demandera à l'utilisateur d'effectuer un étalonnage dans des conditions particulières, par
exemple, après le changement d'une cartouche. Le système indique si l'étalonnage est requis ou pas à
l'aide de la couleur du voyant de la DEL. Quand le voyant de la DEL est vert, le système est étalonné et
prêt à être utilisé. Quand il est orange, il a peut-être besoin d'un étalonnage et quand il est rouge il exige
un étalonnage. Le tableau suivant explique la fonction du voyant de la DEL.
Sous tension
Étalonnage terminé
Cartouche de la panne
retirée
Sonde de la résistance
ouverte
Système en réduction
Système
en
automatique
Système réactivé après
arrêt automatique
* Le voyant de la DEL est Orange ou Vert en fonction de sa couleur au moment du passage en mode Réduction ou
Arrêt automatique.

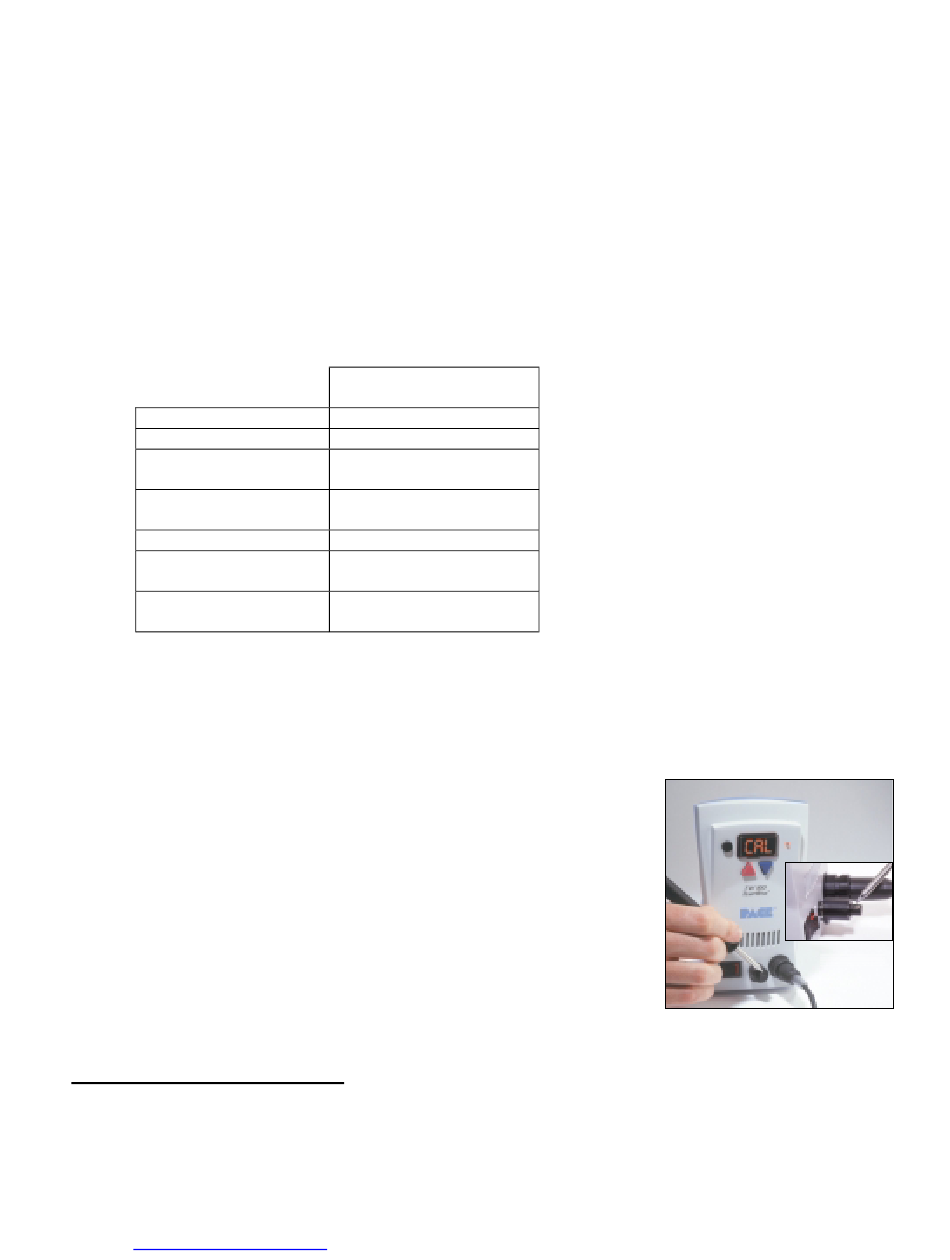

Assurez-vous que le module InstaCal est bien installé sur le panneau frontal du TW 100. Voir la Figure
11. Pour effectuer l'étalonnage, la panne est étamée avec de la brasure puis placée dans le module
InstaCal qui comprend une sonde platine RTD découpée au laser. Voir la Figure 11. Le cas échéant,
ajoutez une petite quantité de brasure pour assurer la continuité entre la
panne et la sonde. Le système reconnaît automatiquement que le module
InstaCal est en fonction et la DEL affiche « CAL ». L'étalonnage prend
environ 20 à 30 secondes. Quand il est terminé, la DEL affiche « CC »
signifiant que l'étalonnage a été effectué et le voyant devient vert. Votre
système est maintenant prêt. La température peut être réglée selon les
besoins et n'a pas besoin d'un ré-étalonnage jusqu'au prochain
changement de cartouche de panne. L'étalonnage peut encore être activé
quand le voyant de la DEL est vert, même si cela n'est pas nécessaire.
REMARQUE : Avant de commencer l'étalonnage, le système doit
atteindre la température définie. Après mise sous tension
du système ou changement de cartouche de panne,
attendez au moins 15 secondes avant de commencer l'étalonnage.
Programmation de votre système
L'affichage DEL dirigé par menu du système TW 100 permet de personnaliser facilement votre système.
À l'aide du menu programmation, vous pouvez :
•
Saisir, supprimer ou modifier votre mot de passe.
•
Régler l'unité des températures par défaut sur ºF ou sur ºC.
www.paceworldwide.com
Activité du voyant
de la DEL
Orange
Vert
Rouge
Rouge
Orange ou Vert*
arrêt
Orange ou Vert*
Orange ou Vert*
Manuel de fonctionnement système, Rév.
B
Figure 11
Page 13 sur 22
