Instalación de la chimenea (continuado)
Instalación 120 V - interruptor
de pared
!
NOTA: Utiliser un interrupteur
mural unipolaire à commande
unique (marche/arrêt) calibré à au
moins 15 ampères.
PRECAUCIÓN: Utilice el cable
adecuado para cumplir con los
códigos municipales y nacionales
de consumo de energía nominal.
Para conectar a través de un
interruptor de pared:
1. Corte el cable a una longitud
apropiada.
2. Conecte el cable L de la unidad
al cable de alta tensión de la
alimentación principal a través
del interruptor de la pared, lo que
garantiza que todas las conexiones
en directo están conectados con
una tuerca para cable (Figura 6).

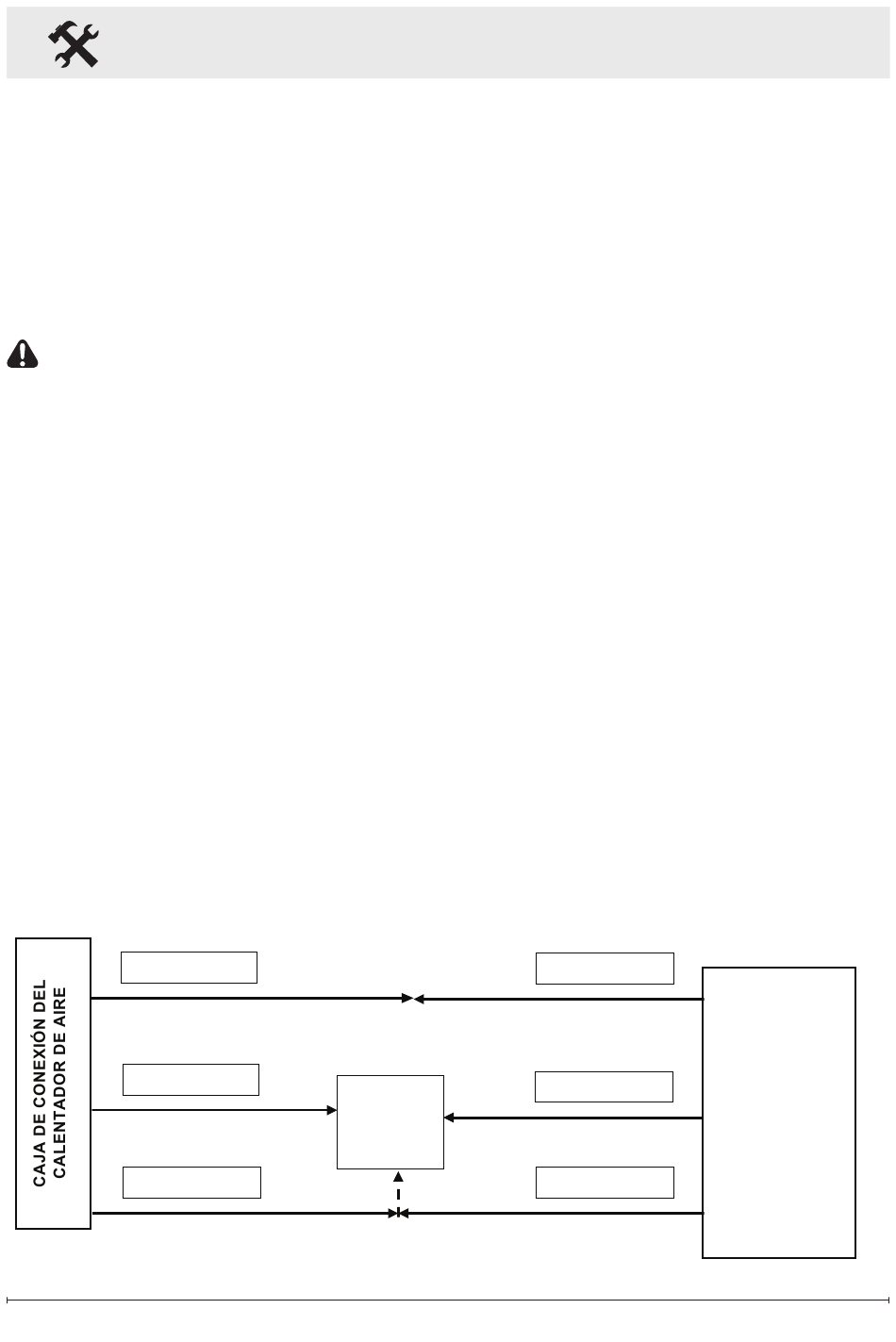

Figura 6
BLANCO - N
NEGRO – L1
TIERRA - G
www.dimplex.com
3. Conecte el cable N proveniente
de la unidad al cable neutro del
suministro eléctrico por medio de
un conector de torsión.
4. Conecte el cable G proveniente
de la unidad al cable a tierra del
suministro eléctrico por medio de
un conector de torsión o conecte
el cable a tierra a la cubierta
con el tornillo de tierra incluido,
colocando el cable entre el tornillo
y la arandela de seguridad,
verifique que quede bien apretado
(Figura 4).
5. Asegúrese de que todos los cables
estén seguros y no sobresalgan
del panel de la flama, para que no
queden visibles al momento de
terminar el ensamblaje.
6. En las instrucciones, continúe con
la parte final del ensamblaje
INTER-
RUPTOR
PARED
BLANCO – N
CORRIENTE
NEGRO – L
TIERRA - G
120 V
(PANEL
FUSIBLES)
