Programmation / utilisation des touches de fonction

Documentation pour le diagramme de programmation
Généralités
La programmation est réalisée à l'aide de menus. Les menus principaux sont numérotés au niveau 0 (X.0), et les sous-menus
au niveau 1 (X.1...X.4). Chacun des sous-menus a un menu d'introduction. Les menus sont positionnés de sorte que les plus
utilisés soient le plus prés possible de la position 0.0 à la mise sous tension. Noter que la programmation n'est possible que
lorsque le sous-menu 1.1 PAS comporte la valeur 030.
Tous les changements ne sont pas sauvegardés définitivement, tant que vous n'êtes pas retourné au menu 0.0.
Les menus et sous-menus sont sélectionnés à partir des 3 touches de fonction
3 1 2
, et .
Le diagramme de programmation indique la fonction des touches.
Dans les sous-menus, une pression sur
actuelle du menu d'introduction en question.
Dans les menus d'introduction, les paramètres modifiables clignotent.
La sélection du paramètre est réalisée en actionnant
1
actionnant .
Dans les menus indiquant les fonctions vous changez entre les différentes
1
fonctions en actionnant
Pour mémoriser temporairement les valeurs, actionner
Pour sauvegarder définitivement les changements il faut retourner au menu 0.0.
Le retour au menu précédent sans modification des paramètres s'obtient en actionnant
0.0. Mise sous tension - La valeur de la Ivanne.
L'affichage prend cet état lors de la mise sous tension ou si aucune touche n'est actionnée pendant deux minutes.
1.0 VAL - Accès à la programmation
1.1 PAS - Accès à la programmation.
Ce mot de passe est valide jusqu'à ce que la tension d'alimentation soit déconnectée.
Le mot de passe est 030.
2.0 CUA - Réglage des courants pour vanne A
2.1 LOA - Offset de démarrage pour la vanne A
La valeur est réglée en % de la Ivanne.
Les sélections possibles sont 0...99,9%.
2.2 IA1 - Limite de courant Imax1
La valeur est réglée en % de la Ivanne.
Les sélections possibles sont 0...99,9%.
2.3 IA2 - Limite de courant Imax2
La valeur est réglée en % de la Ivanne.
Les sélections possibles sont 0...99,9%.
3.0 CUB - Réglage des courants pour vanne B
Ils sont réglés de la même manière que pour la vanne A.
2
affichera la valeur de paramètre
.
3
et sa valeur modifiée en
31
simultanément.
2224V104-FR

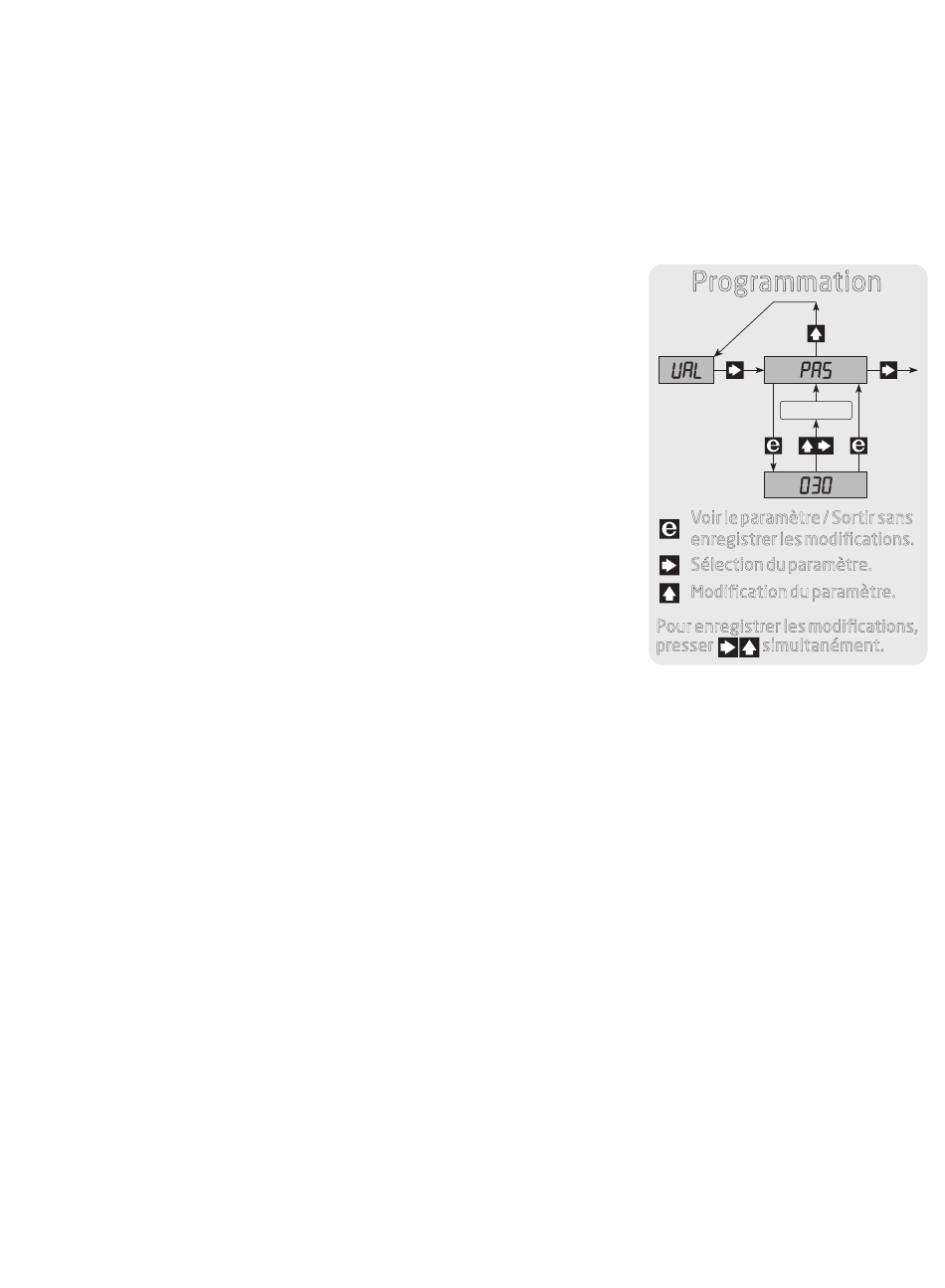

Programmation
