Premier allumage

4.5
ENVOYER LA SIGNALISATION DES
ANOMALIES À DISTANCE
Les éventuels défauts pouvant arriver lors du fonctionnement
normal de l'aérotherme peuvent être identifiés à l'aide d'un
code d'erreur sur l'écran du thermostat programmable (pour
plus d'informations, voir le Tableau 6.5 p. 35 ).
Tout défaut peut également être signalé à distance en connec-
tant un voyant d'avertissement aux bornes X9 de la carte moteur
(sortie 230V - 50Hz, voir schéma en Figure 4.4 p. 26 ).
La longueur maximale autorisée du câble de connexion
est de 200 mètres.
Tableau 4.1 Allumage DEL pour signalisation des anomalies
Défaut de la flamme
Déclenchement du thermostat de sécurité ou du thermostat de température
minimale des fumées (1)
Autre type d'anomalie
1 Le thermostat de température des fumées est présent sur les aérothermes de la série G.
2 Après 72 heures de clignotement continu, le voyant devient fixe.
4.6
RÉINITIALISATION DES ERREURS À
DISTANCE
La réinitialisation à distance peut également être effectué. Pour
ce faire, un bouton doit être connecté aux bornes X11 de la carte
moteur (sortie 230V - 50Hz, voir schéma en Figure 4.5 p. 26 ).
La fermeture du contact provoque la réinitialisation du défaut.
5 PREMIER ALLUMAGE
Le premier allumage prévoit le contrôle/réglage des
paramètres de combustion et peut être effectué exclusi-
vement par le SAV Robur. L'utilisateur/installateur N'EST
PAS autorisé à effectuer ces opérations, sous peine d'an-
nulation de la garantie.
L'installateur est tenu d'effectuer les contrôles préalables
décrits au Paragraphe 5.1 p. 26 .
5.1 CONTRÔLES PRÉALABLES
Paragraphe dédié à l'installateur.
5.1.1 Contrôles préalables pour le premier allumage
L'installation terminée, avant de contacter le SAV, l'installateur
est tenu de contrôler:
installations électrique et gaz adaptées pour les débits né-
▶
cessaires et dotées de tous les dispositifs de sécurité et
contrôle prescrits par les normes en vigueur.
26
Anomalie

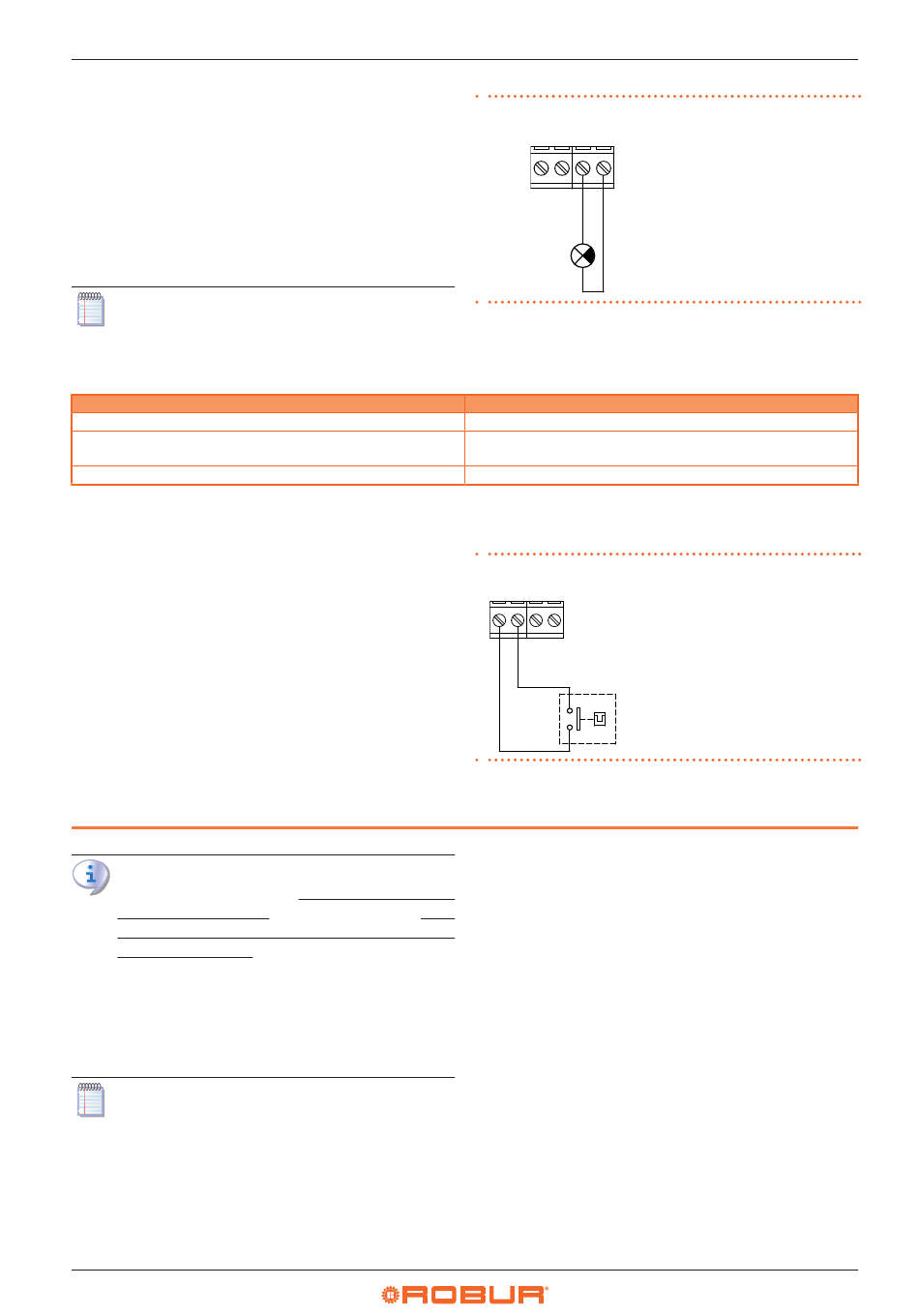

Figure 4.4 Raccordement voyant défaut de flamme
X11 X9
L1
Lorsque la DEL s'allume, de la manière décrite dans le Tableau
4.1 p. 26 , elle indique la présence d'un défaut.
État de la DEL
Fixe
Clignotant (on = 4 secondes, off = 1 seconde) (2)
Clignotant (on = 1 seconde, off = 4 secondes) (2)
Figure 4.5 Raccordement bouton de réarmement défaut de flamme
X9
X11
P1
Pas de fuites dans l'installation gaz.
▶
Type de gaz pour lequel l'appareil est prédisposé (gaz natu-
▶
rel, GPL ou autre).
Pression du gaz d'alimentation répondant aux valeurs de
▶
Tableau 3.1 p. 17 , avec tolérance max ±15%.
Fonctionnement correct du conduit d'évacuation des fu-
▶
mées.
Amenée de l'air comburant ainsi qu'évacuation des fumées
▶
réalisées de façon correcte et conformes aux normes en vi-
gueur.
Réseau électrique répondant aux données de la plaque de
▶
l'appareil.
Appareil installé correctement, selon les instructions du
▶
constructeur.
Installation effectuée conformément aux règles de l'art, se-
▶
lon les normes nationales et locales en vigueur.
5.1.2 Situations d'installation anormale ou
dangereuse
Si des situations d'installation anormale ou dangereuse sont
L1 Voyant défaut
P1 Bouton de réarmement
