ALIMENTATION ÉLECTRIQUE

4.3.1 Ligne d'alimentation

Prévoir (à la charge de l'installateur) une ligne protégée mono-
phasée (230 V 1-N 50 Hz) avec:
Câble type H05 VVF 3x1,5 mm
▶
maximal de 12 mm.
Interrupteur bipolaire avec ouverture de contacts minimale
▶
de 3 mm.
Comment raccorder l'alimentation
Pour connecter le câble tripolaire d'alimentation:
1. Accéder à la carte électronique conformément à la Procédure
4.2 p. 23 .
2. Raccorder les trois conducteurs à la carte électronique
comme indiqué sur la Figure 4.1 p. 24 .
3. Prévoir le conducteur de terre plus long que le câble sous
tension (dernier à s'arracher en cas de traction accidentelle).

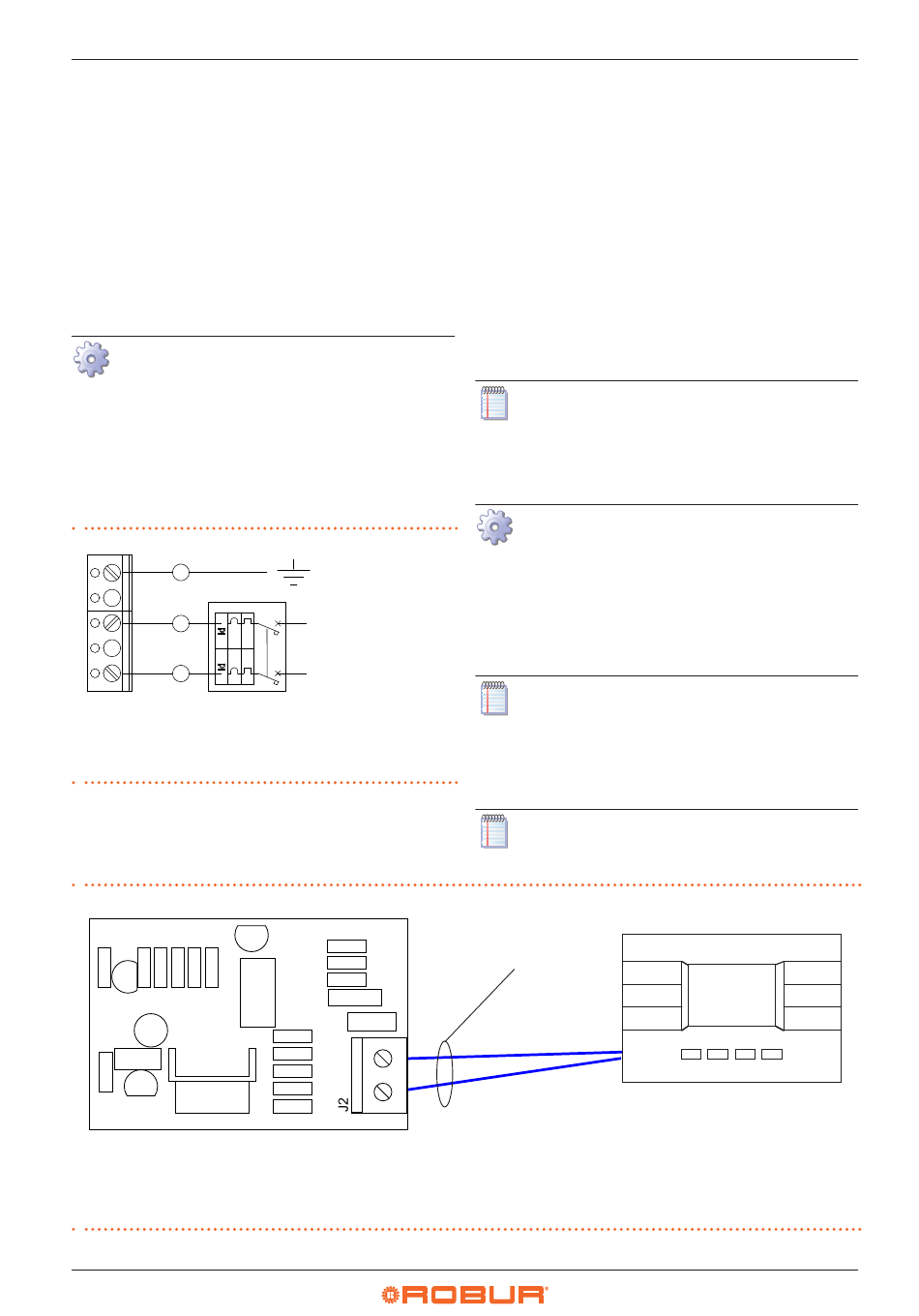

Figure 4.1 Raccordement de l'appareil au réseau électrique
X1
L Phase
N Neutre
Figure 4.2 Branchement du thermostat programmable et de la carte de dialogue si le câble fourni n'est pas utilisé
A Carte de dialogue située sur la carte de contrôle en position X13
B Câble 2x0,75 mm 2 , résistance maximale pour conducteur 5 Ω, longueur
24
2 avec un diamètre extérieur
GND
N
230 V ~ 50 Hz
L
GS
Composants NON FOURNIS :
GS Interrupteur bipolaire
J1
A
4.4
SYSTÈME DE CONTRÔLE
4.4.1 Emplacement du système de contrôle
Installer le thermostat programmable en respectant les indica-
tions suivantes:
Placer le thermostat à 1,5 m environ du sol, à l'abri de cou-
▶
rants d'air, rayons du soleil, sources de chaleur directes
(lampes, flux d'air chaud de l'appareil même, etc.).
Si possible, pas sur des parois donnant sur l'extérieur pour
▶
ne pas fausser la température relevée et donc le fonctionne-
ment de l'installation. Dans le cas contraire, protéger le sys-
tème de contrôle en interposant, entre ce dernier et la paroi,
une feuille en matériel isolant (liège, isolant thermique ou
autre).
Le respect des instructions ci-dessus permet d'éviter les
démarrages et les arrêts intempestifs et de garantir un
confort optimal.
4.4.2 Thermostat programmable
Comment installer le thermostat programmable
Le thermostat programmable doit être installée sur le
mur dans une position adéquate, en utilisant des vis à
expansion.
Le thermostat programmable est fourni déjà raccordé
à la carte électronique de l'aérotherme au moyen d'un
câble de 5 mètres de long (Figure 4.2 p. 24 ).
Pour les longueurs supérieures à 5 mètres, utiliser un
câble non blindé de 2x0,75 mm
male 5 Ω pour chaque conducteur (utiliser un câble
blindé si l'installation présente de fortes interférences
électromagnétiques).
La longueur maximale autorisée du câble de connexion
est de 30 mètres.
B


maximale 30 mètres
C Thermostat programmable
4
2 ayant résistance maxi-


C
