Installateur hydraulique
„ Longueur du conduit des fumées > 1,5 m: le condensat
produit par le conduit d'évacuation doit être correcte-
ment recueilli et évacué par un système d'évacuation ap-
proprié, conformément à la réglementation en vigueur.
En cas d'installation de conduits de fumées verticaux
ayant longueur supérieure à 1,5 m, au but d'éviter que
des gouttes de condensats n'arrivent à l'aérotherme, il
est nécessaire de prévoir un té à la base du conduit fu-
mées vertical, pour l'évacuation des condensats (Figure
3.2 p. 19 ).
Chaque coude à 45° équivaut à une longueur de 1,2
mètres.

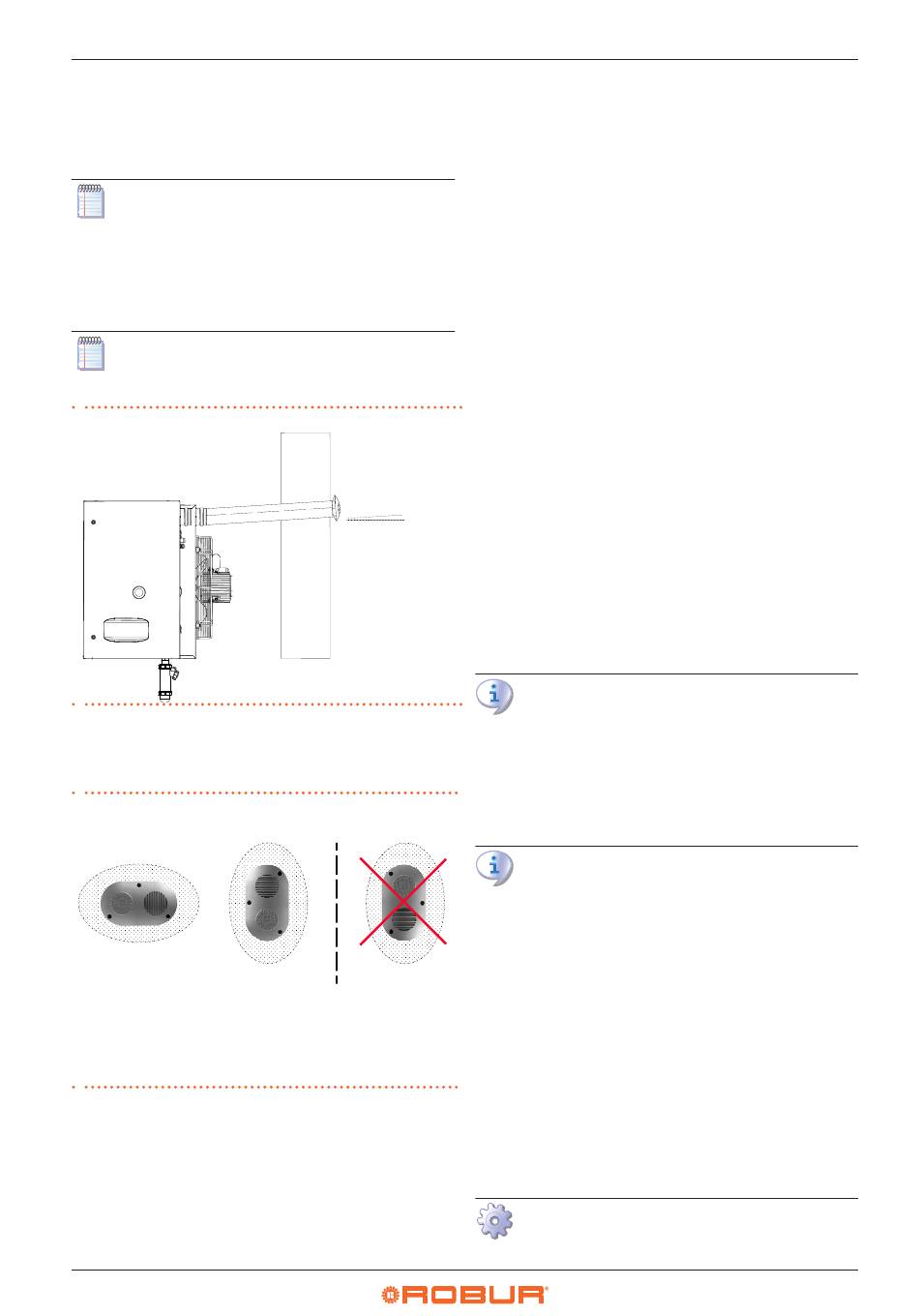

Figure 3.7 Contre-pente des conduits horizontaux
Pour une installation correcte des terminaux externes d'évacua-
tion des fumées et de prise d'air comburant, suivre les indica-
tions en Figure 3.8 p. 22 .
Figure 3.8 Positionnement terminal mural
A
IN OUT
IN prise air comburant
OUT évacuation fumées
A position conseillée (OK)
B position admissibile
3.3.5 Example de calcul
Imaginons d'installer un G100 en configuration C13 (Figure
3.3 p. 19 ). Le système air/fumées sera réalisé avec des tuyaux
séparés de Ø 80 de la façon suivante:
7 m de conduit de fumées Ø 80
▶
1 courbe de 90° sur le conduit fumées
▶
6 m de conduit air Ø 80
▶
22
B
OUT
IN
OK
(OK)
C position INTERDITE
(NON)
Il est possible de procéder au calcul de vérification en se rap-
pelant que la perte de charge maximale autorisée est 200 Pa
(Tableau 3.11 p. 21 ).
conduit fumées Ø 80
▶
7 m x 22,4 Pa/m =
Coude 90°
▶
1 x 31,6 Pa =
conduit air Ø 80
▶
6 m x 7,5 Pa/m =
Perte de charge totale =
La perte de charge totale du système de tuyaux est supérieure
à la perte de charge maximale autorisée (200 Pa) donc l'installa-
tion n'est pas permise.
L'installation sera possible en adoptant une des mesures
suivantes:
Réduire la longueur des conduits air/fumées.
▶
Augmenter le diamètre des tuyaux, par exemple en utilisant
▶
le Ø 110. Dans ce cas, la perte totale serait de:
7 m x 4,6 Pa/m =
1 x 8,6 Pa =
6 m x 1,6 Pa/m =
Perte de charge totale =
2-3%
qui est donc compatible avec la perte de charge maximale
autorisée.
3.4 ÉVACUATION DE LA CONDENSATION DES
FUMÉES
L'unité G est un appareil à condensation qui produit donc de
l'eau de condensation par les fumées de combustion.
Acidité de la condensation et normes d'évacuation
L'eau de condensation des fumées contient des subs-
tances acides agressives. Pour l'évacuation et l'élimina-
tion de la condensation, se référer aux normes ne vi-
gueur applicables.
„ Si nécessaire, installer un neutraliseur d'acidité de débit
adéquat.
C
Ne pas utiliser de gouttières pour évacuer la conden-
sation
IN
Ne pas évacuer l'eau de condensation des fumées dans
OUT
les gouttières, pour le risque de corrosion des matériaux
et de formation de glace.
NO
3.4.1 Raccord condensation fumées
Le raccord pour l'évacuation des condensats des fumées se
trouve en bas de l'appareil.
Le tuyau d'évacuation de la condensation doit être relié à un
▶
collecteur d'évacuation adéquat.
Le raccord entre le tuyau et le collecteur doit être visible.
▶
3.4.2 Installation du kit d'évacuation des condensats
Un kit d'évacuation des condensats est fourni et doit être
raccordé (par l'installateur) à la sortie appropriée en bas de
l'aérotherme.
Comment installer le kit d'évacuation des condensats
156,8 Pa
31,6 Pa
45,0 Pa
233,4 Pa
32,2 Pa
8,6 Pa
9,6 Pa
50,4 Pa
