7.5
Anschluss des RCC
am Condair CS
1. Den Condair RCC gemäss dem untenste-
henden Schema an die entsprechenden
Klemmen auf dem Steuerprint des Condair
CS anschliessen. Anschliessend mit dem
Jumper "AO" das Ausgangssignal des
Reglers auf "0-10V" einstellen.
2. Bei einer Regelung mit Begrenzung der
Zuluftfeuchte wird ein zusätzlicher Sensor
Condair CDC (Signal Z) gemäss dem un-
tenstehenden Schema angeschlossen.
3. Den Condair RCC auf den ge wünsch ten
Feuchtesollwert einstellen (siehe nach-
folgende Programmieranleitung).
Signal Y
RCC
Regler mit Sensor
Controller with sensor
Régulateur avec sonde
**
**
AO
AO
UI1
0...10V
CDC
Sensor
Sensor
Sonde
***
JP1 JP3
3
3
2
2
1
1
0...10V
1 2 3
Strömungswächter
Feuchtewächter
Air flow monitor
Humidity monitor
Contôleur flux d'air
Contrôleur d'humidité
∆p
All manuals and user guides at all-guides.com
7.5
Connecting the RCC
to the Condair CS

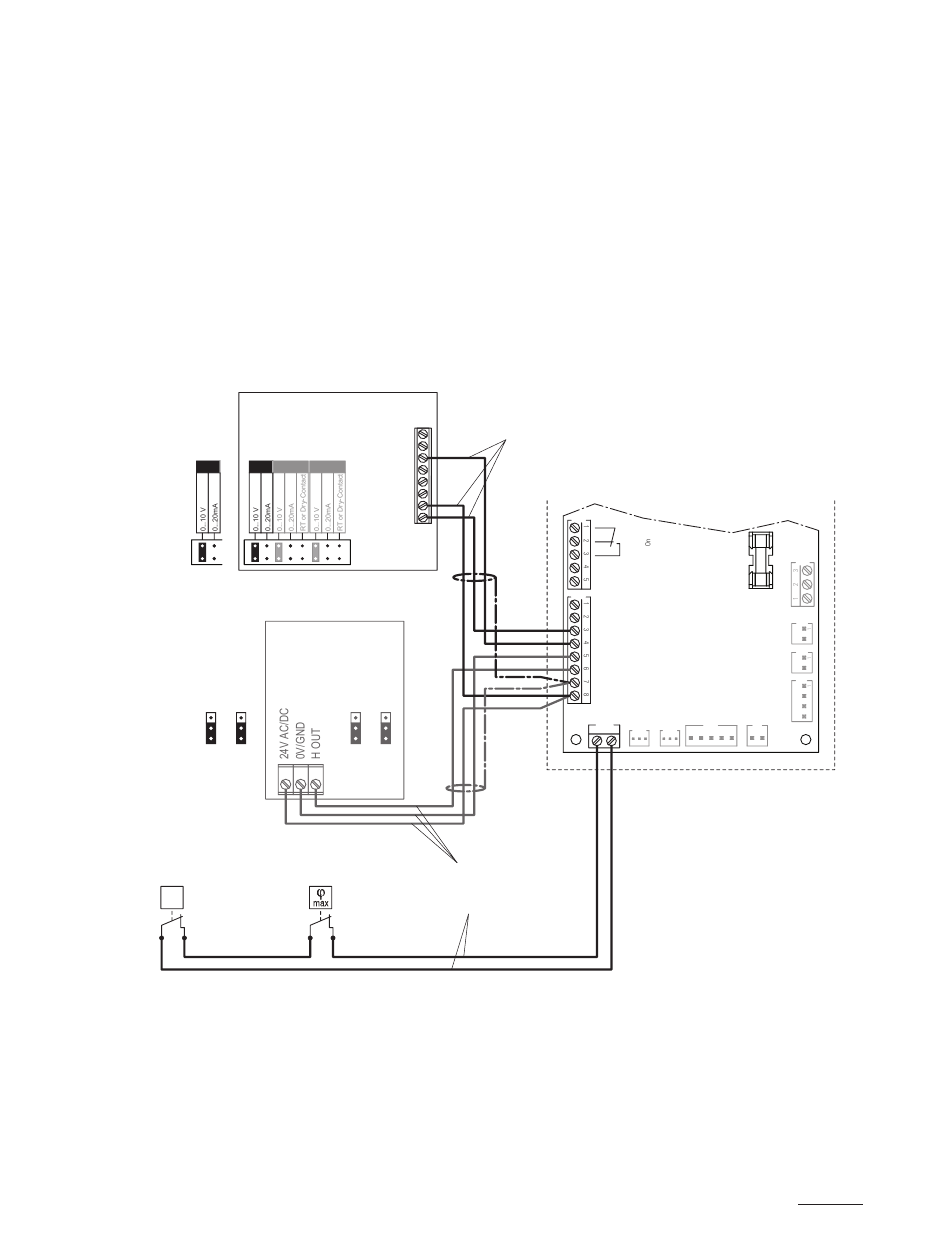

1. Connect the Condair RCC to the appropri-
ate terminal block located on the control
board of the Condair CS according to the
wiring diagram below. Then, set the output
signal of the controller to "0-10V" using the
Jumper "AO.
2. In case of humidity control with limitation
of the supply air humidity, a additional
humidity sensor Condair CDC (signal Z)
is to be connected according to the wiring
diagram below
3. Set the RCC controller to the desired
humidity setpoint (see following program-
ming instructions).
8
UI2
UI1
7
AO1
6
UI2
5
4
3
24 V
2
0V/GND
1
Signal Z
***
JP1 JP3
3
3
2
2
1
1
min. Querschnitt pro Litze 0.5 mm
min. cross section per wire 0.5 mm
Section min. par fil 0.5 mm
24 V DC
7.5
Raccordement du RCC
au Condair CS
1. Brancher le Condair RCC se lon le schéma
électrique ci-dessous aux bornes corre-
spondantes de la platine de commande du
Condair CS. Puis, régler le signal de sortie
du régulateur à "0-10V" par l'intermédiaire
du cavalier "AO".
2. En cas d'une régulation d'humidité avec
limi tation du taux d'humidité de l'air
d'ali menta tion, une sonde d'humidité
additionelle Condair CDC (signal Z) doit
être raccordée selon le schéma électrique
ci-dessous.
3. Régler le Condair RCC sur la valeur
hyg ro métrique de consigne désirée
(voir instructions de programmation suiv-
antes).
min. Querschnitt pro Litze 0.5 mm
2
min. cross section per wire 0.5 mm
2
Section min. par fil 0.5 mm
2
Condair CS
X14
COM
NC
NO
GND
24 VDC/6W
X13
R-GND
R
Z-GND
Z
GND
24 VDC
Ext. Safety chain
X12
X11
X10
1
2
1
1
Sicherheitskette
Safety circuit
Chaîne de sécurité
2
2
2
F4
X4
PE
N
P
X5
X6
X7
X9
X8
1
1
9
