Boîtier du capteur et boîtier externe (boîtier d'appareil)

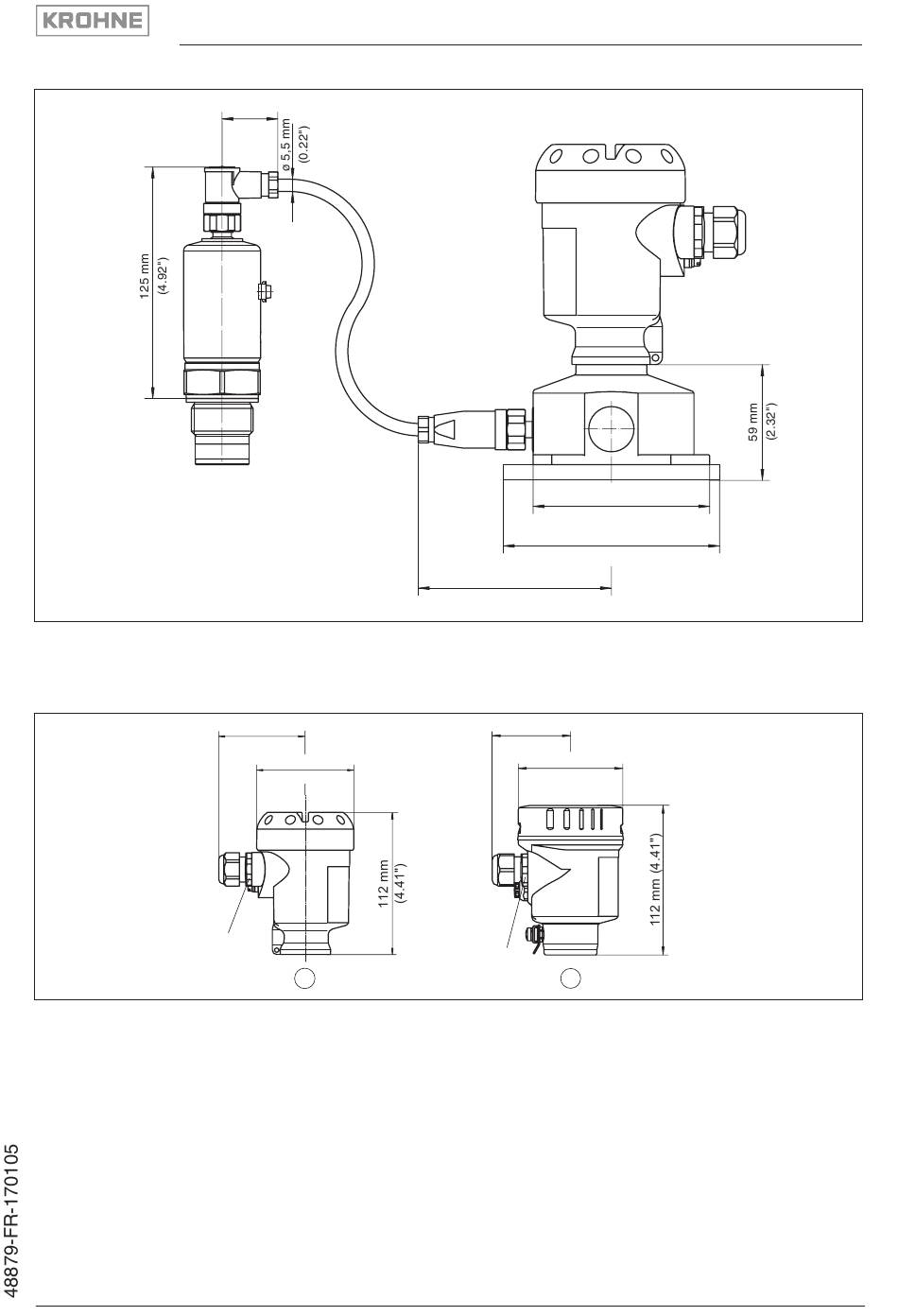

Fig. 7: Boîtier du capteur et boîtier externe (boîtier d'appareil)
Variantes de boîtiers - boîtier d'appareil
Fig. 8: Variantes de boîtiers - boîtier d'appareil
1 Boîtier d'appareil - plastique
2 Boîtier d'appareil - acier inoxydable, électropoli
Boîtier externe • OPTISWITCH série 3000
30 mm
(1.81")
~ 69 mm
(2.72")
ø 77 mm
(3.03")
M20x1,5/
½ NPT
1
90 mm
(3.54")
110 mm
(4.33")
ca.98 mm
(3.86")
~ 59 mm
(2.32")
ø 80 mm
(3.15")
M20x1,5/
½ NPT 2
