Weller WXHAP 200 Mode D'emploi

Masquer les pouces Voir aussi pour WXHAP 200:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
WXHAP 200
Betriebsanleitung

Publicité

Table des Matières
loading

Manuels Connexes pour Weller WXHAP 200

Sommaire des Matières pour Weller WXHAP 200

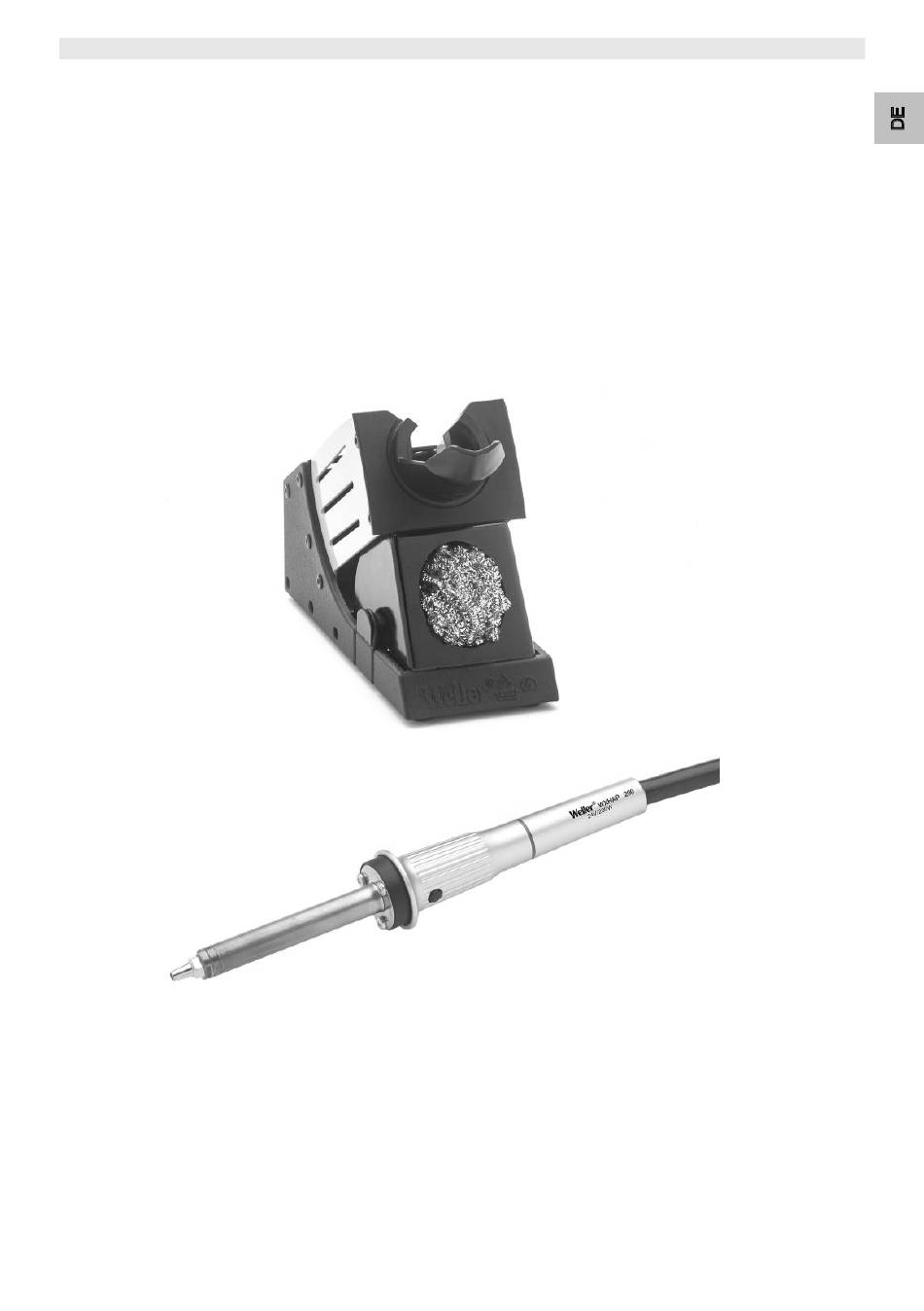

  • Page 1 WXHAP 200 Betriebsanleitung...

  • Page 2: Geräteübersicht

    WXHAP 200 WXHAP 200 Geräteübersicht Elektrisches Anschlusskabel Anschluss Heißluftschlauch Fingerschalter Ablage Düsenadapter Düse Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab.

  • Page 3: Table Des Matières

    Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie die Sicherheitshinweise im beiliegenden Sicherheitsheft sowie die Warnhinweise in dieser Anleitung nicht beachten. Geben Sie den WXHAP 200 an Dritte stets zusammen mit der Betriebsanleitung weiter.

  • Page 4: Das Müssen Sie Beachten

     Lesen und beachten Sie die Betriebsanleitung der jeweiligen verwendeten Weller WXA 2, WXR 3 Versorgungseinheit. Bestimmungsgemäßer Gebrauch Verwenden Sie den WXHAP 200 ausschließlich gemäß dem in der Betriebsanleitung angegebenen Zweck zum Löten und Entlöten von oberflächenmontierten Bauelementen unter den hier angegebenen Bedingungen.

  • Page 5: Gerätebeschreibung

    3. Den Heißluftkolben WXHAP 200 in der Sicherheitsablage (4) ablegen. 4. Den elektrischen Anschlussstecker (1) des WXHAP 200 in die Anschlussbuchse des Steuergeräts einstecken und durch kurze Rechtsdrehung verriegeln. 5. Die Schlauchleitung des WXHAP 200 (2) auf den „Air"-Nippel des Steuergeräts schieben.

  • Page 6: Zubehör

    Hinweis Um die Düsen zu verwenden den mitgelieferten Düsenadapter (5) (T005 87 617 28) mit dem SW8 Steckschlüssel in den WXHAP 200 einschrauben. (siehe Überblick Hot Air Nozzles). Ersatzheißluftkolben sind justiert und können ohne Nachjustierung angeschlossen und verwendet werden.
  • Page 7 WXHAP 200 Operating Instructions...

  • Page 8: Device Overview

    WXHAP 200 WXHAP 200 Device overview Connector with cable Hot air hose connection Push button Stand Nozzle adaptor Nozzle Always place the soldering tool in the safety rest while not in use.

  • Page 9: About These Instructions

    8 Warranty .................. 7 About these instructions Thank you for placing your trust in our company by purchasing the Weller WXHAP 200 Hot Air Tool. This product meets or exceeds the requirements established by Weller for superior performance, versatility and quality.

  • Page 10: Please Observe The Following

    WXHAP 200 Always pass on the WXHAP 200 on to third parties along with these operating instructions. The manufacturer shall not be liable for damage resulting from misuse of the machine or unauthorized alterations  State of California warning: When used for soldering and similar applications, this product produces chemicals known to the State of California to cause cancer and birth defects or other reproductive harm.

  • Page 11: Scope Of Supply (Operating Instructions)

    R06 Ø 3,0 mm Nozzle adaptor M6 4 Device description The Weller WXHAP 200 Hot Air Tool with integrated finger switch (3) is suitable for soldering and desoldering surface-mounted components. A wide range of nozzles adds to the versatility of the WXHAP 200 tool.

  • Page 12: Commissioning The Device

    5. Push the air hose of the WXHAP 200 (2) onto the air nipple on the control unit. 6. Turn on the control unit at the power switch and set the temperature and air flow.

  • Page 13: Accessories

    WXHAP 200 6 Accessories WXHAP 200 Hot Air Nozzles (see overview Hot Air Nozzles) 7 Disposal Dispose of replaced equipment parts, filters or old devices in accordance with the rules and regulations applicable in your country. 8 Warranty Claims by the buyer for physical defects are time-barred after a period of one year from delivery to the buyer.
  • Page 14 WXHAP 200 Model d'emploi...
  • Page 15 WXHAP 200 WXHAP 200 Schéma de l'appareil Connecteur avec câble Flexible d'air chaud Bouton poussoir Support Embout à buse Buse En cas de non utilization de l'outil de soudage, toujours le poser dans la plaque reposoir de sécurité...

  • Page 16: A Propos De Ce Manuel

     Manuel d'instruction de l'unité de commande 2 Pour votre sécurité  L'outil à air chaud WXHAP 200 a été fabriqué selon l'état de l'art et les règles de sécurité reconnues. Toutefois, le non-respect des consignes de sécurité et des avertissements décrits dans le livret en annexe au présent manuel d'instruction peut être à...

  • Page 17: Respectez Les Consignes Suivantes

     Ne dirigez pas le jet d'air chaud vers des personnes et ne regardez pas à l'intérieur du jet d'air chaud.  Ne laissez pas le WXHAP 200 chaud sans surveillance.  N'exécutez pas les travaux sur des pièces sous tension ...

  • Page 18: Contenu De La Livraison (Manuel D'instruction)

    Embout de buse M6 4 Description de l'outil L'outil à air chaud Weller WXHAP 200 à bouton poussoir intégré (3) convient au soudage et au dessoudage des composants montés en surface. Une large gamme de buses étend la souplesse d'utilisation du WXHAP 200.

  • Page 19: Mise En Service De L'outil

    à droite. 5. Insérez le flexible à air (2) du WXHAP 200 dans le raccord à air comprimé sur l'unité de commande. 6. Mettez l'unité de commande en marche en activant l'interrupteur principal, puis réglez la température et le débit d'air.

  • Page 20: Accessoires

    (T005 87 278 08) qui s'accouple sur un thermocouple gainé (Ø 0.5 mm). 6 Accessoires Buses à air chaud WXHAP 200 (voir le schéma Buses à air chaud dans la section au verso et sur www.weller-tools.com) 7 Élimination Éliminez les pièces remplacées, les filtres ou les appareils usagés...
  • Page 21 WXHAP 200 Hot Air Nozzles Hot Air Nozzles for WXHAP 200 Model Type Dimensions A x B Order-No. inch Flat nozzle .059 x .315 1,5 x 8,0 T005 87 277 74 Flat nozzle .059 x .413 1,5 x 10,5 T005 87 277 73 Flat nozzle .059 x .472...
  • Page 22 WXHAP 200 – Exploded Drawing...
  • Page 23 G E R M A N Y G R E A T B R I T A I N F R A N C E Weller Tools GmbH Apex Tool Group Apex Tool Group S.N.C. Carl-Benz-Str. 2 (UK Operations) Ltd...
