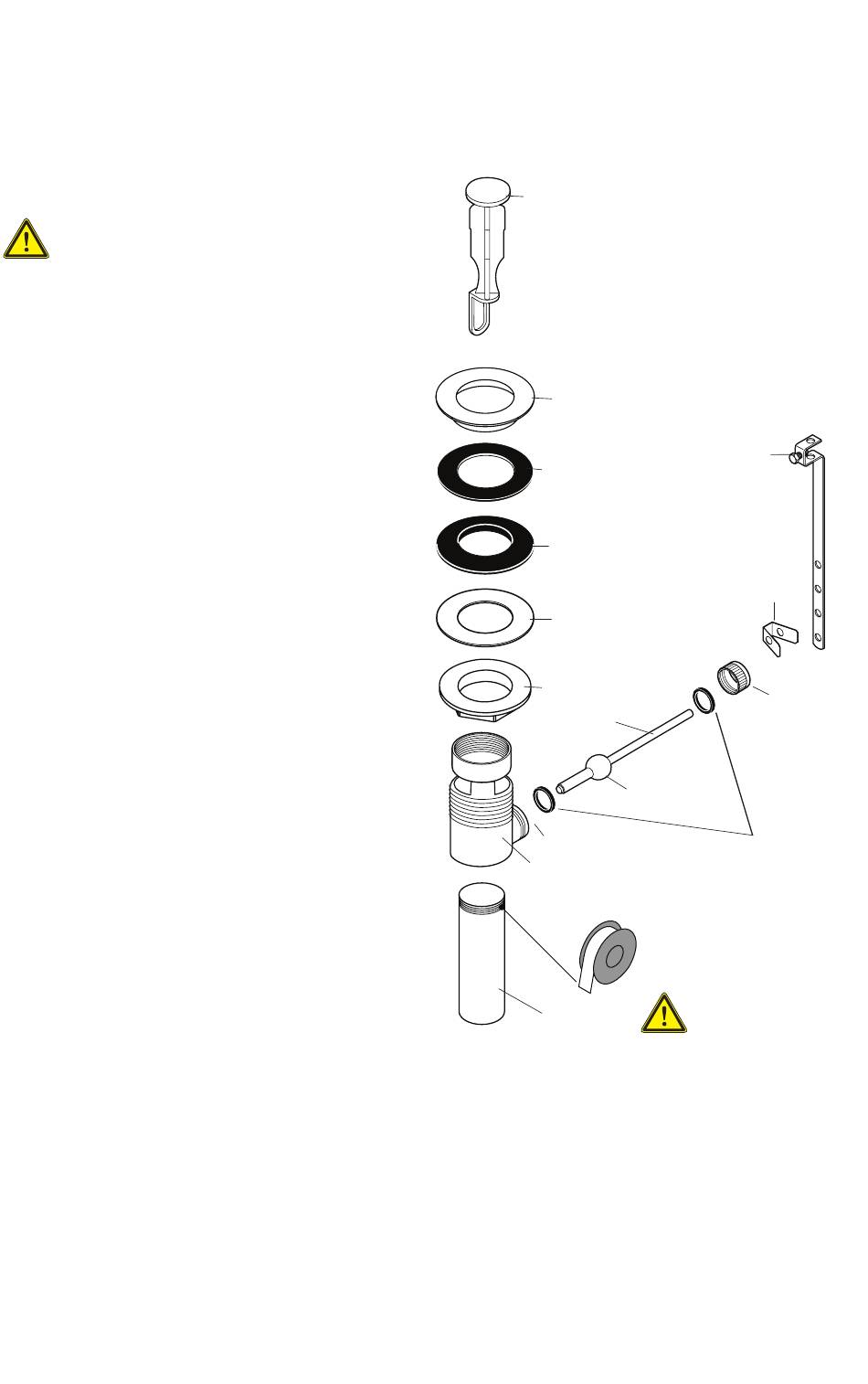

Installation de l'obturateur à clapet
Retirez le plongeur.
Dévissez la collerette du raccord en T.
Dévissez la queue du raccord en T.
Enrobez les filets de ruban de plom-
berie Téflon et remettez en place.
Installez le joint d'étanchéité sur la colle-
rette. Installez-les dans l'évier.
Par le dessous, installez le joint mack,
l'anneau de friction et l'écrou de retenue
sur la collerette. Ne serrez pas complète-
ment l'écrou.
Installez le raccord en T et la queue. Au
besoin, tournez l'obturateur de façon à ce
que le pivot soit face au robinet.
Serrez l'écrou de retenue.
Mettez le plongeur dans l'obturateur.
Installez les joints sphériques sur la tige
horizontale, un de chaque côté de l'écrou
sphérique. Poussez la tige horizontale
dans le pivot. Serrez l'écrou.
Faites glisser la tringle sur l'extrémité de la
tige d'entraînement. Serrez la vis.
Glissez la tringle sur la tige horizontale.
Vérifiez le mouvement de la tige d'en-
traînement et du butoir. Repositionnez la
tringle si nécessaire. La tringle comporte
plusieurs ouvertures – la tige horizontale
peut être insérée dans l'une d'entre elle
au choix.
Si le mouvement de l'obturateur semble
adéquat, faites glisser la pince à ressort
sur l'extrémité de la tige horizontale.
plongeur
collerette
joint d'étanchéité
joint mack
anneau de
friction
écrou de
retenue
tige hori-
zontale
pivot
pivot
T
queue
tringle
pince
écrou
joint spherique
11
