5.2.5 Réglage du volet d'air
Les chaudières sont équipées d'un volet de réglage d'air
6
permettant d'ajuster la combustion en fonction du
raccordement de la ventouse. Ce volet d'air
monté d'origine en position A pour les modèles 5 et
6 éléments. Sa position doit être modifiée en fonction de
la longueur de raccordement de la ventouse (voir
tableaux ci-dessous).

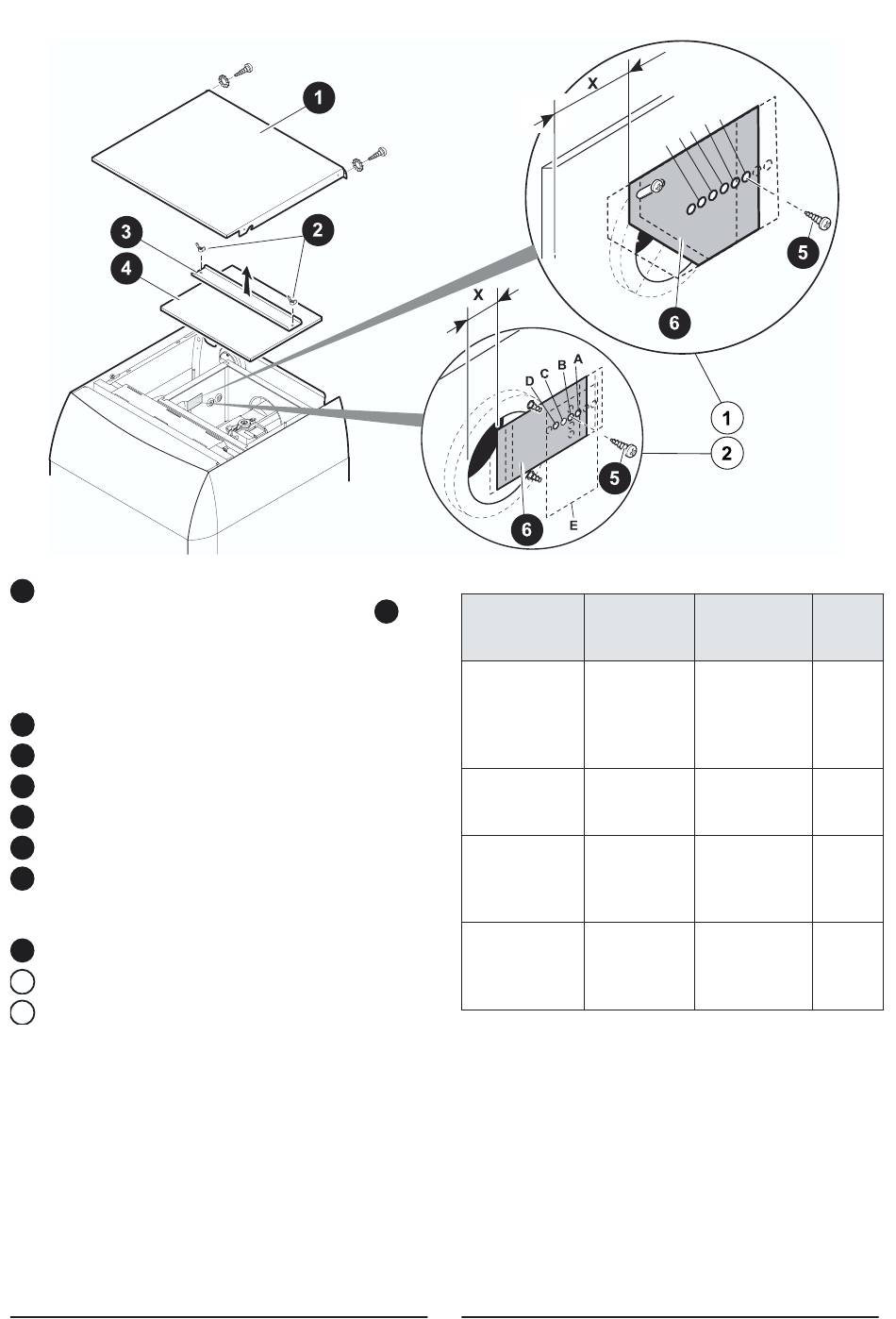

1
Retirer le chapiteau fixé par 2 vis + rondelles à dents
2
Dévisser les 2 écrous à oreilles de la traverse
3
Retirer la traverse
4
Retirer le couvercle d'accès
5
Dévisser la vis de fixation
6
Placer le volet d'air en fonction de la cote X en res-
pectant les critères du tableau ci-après
Revisser et serrer impérativement la vis de fixation
5
afin de garantir l'étanchéité du caisson d'air.
1
Chaudières 5 éléments
2
Chaudières 6 éléments
➤ Chaudières 5 éléments
6
est
Désignation
Ventouse hori-
zontale C
3CE concen-
trique C
42
Ventouse ver-
ticale C
32
3CE parallèle
C
42
23
Réglage du
Longueur L
volet d'air :
(*)
distance X
de 0 à 1 m
de 1 à 4 m
de 4 à 7 m
12
de 7 à 10 m
de 10 à 13 m
de 0 à 3 m
de 3 à 6 m
de 6 à 9 m
de 0 à 2 m
de 2 à 6 m
de 6 à 11 m
de 11 à 14 m
de 0 à 3 m
de 3 à 7 m
de 7 à 10 m
de 10 à 13 m
Pos.
40 mm A
45 mm B
50 mm C
55 mm D
60 mm E**
50 mm C
55 mm D
60 mm E**
45 mm B
50 mm C
55 mm D
60 mm E**
45 mm B
50 mm C
55 mm D
60 mm E**
