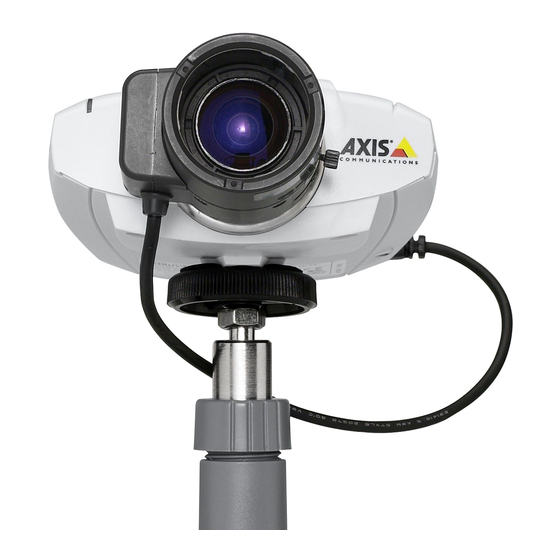

Axis 211M Guide D'installation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel

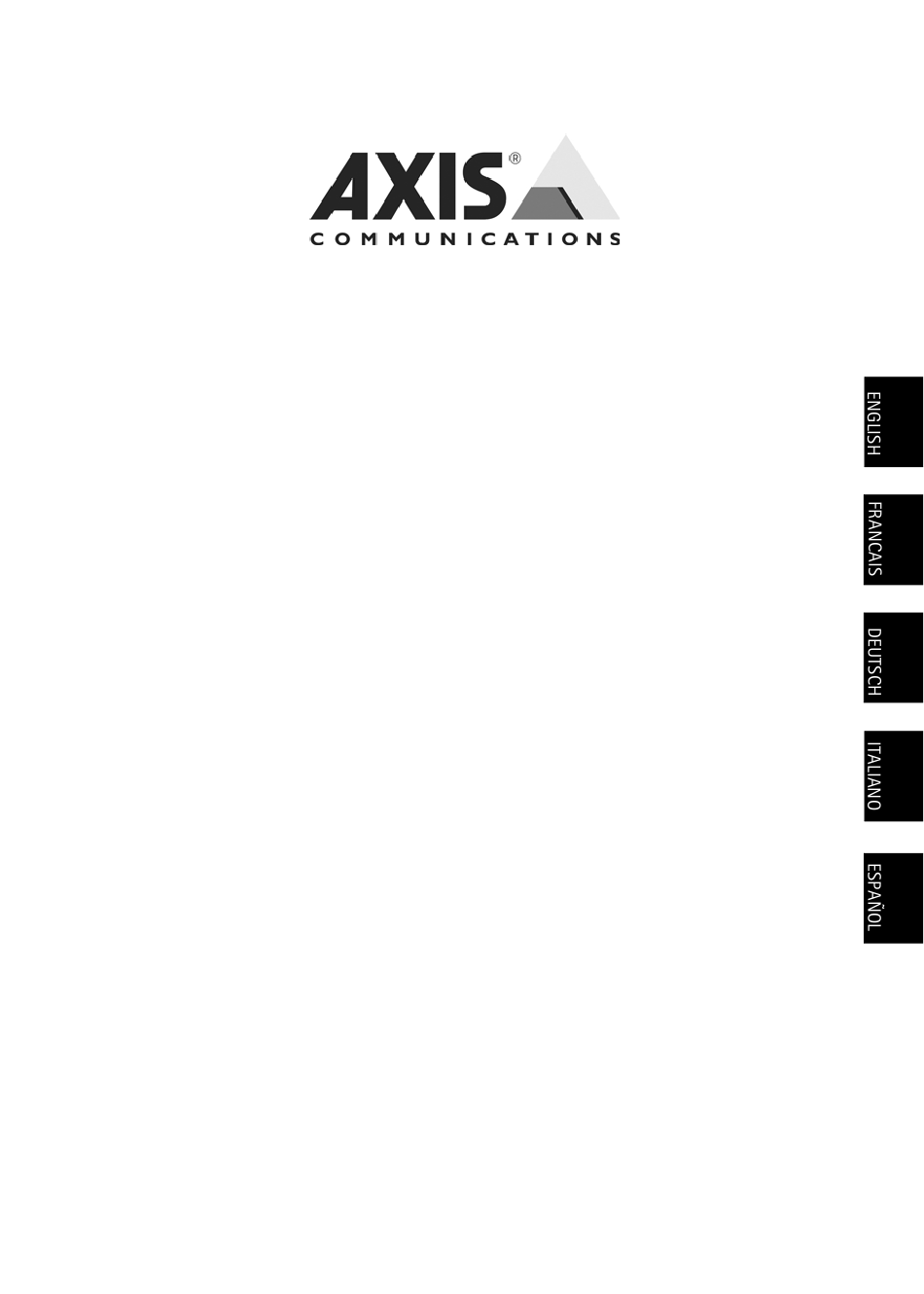

AXIS 211M
Network Camera
Installation Guide

Publicité

Table des Matières
loading

Manuels Connexes pour Axis 211M

Sommaire des Matières pour Axis 211M

  • Page 1 AXIS 211M Network Camera Installation Guide...

  • Page 3: Installation Steps

    AXIS 211M Installation Guide This installation guide provides instructions for installing the AXIS 211M Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com/techsup Installation steps 1.

  • Page 4: Hardware Overview

    Page 4 AXIS 211M Installation Guide Hardware overview Status indicator & Internal microphone I/O terminal connector Tele/wide puller Power Focus puller connector Network Rear panel connector Underside Audio out Audio in DC-Iris control cable Serial number Control button Power indicator LED...

  • Page 5: Install The Hardware

    Page 5 Install the hardware IMPORTANT! - The AXIS 211M is designed for indoor and outdoor use. To use the camera outdoors, it must be installed in an approved outdoor housing. Please see www.axis.com for more information on outdoor housings.
  • Page 6 Notes: • If assigning the IP address fails, check that there is no firewall blocking the operation. • For other methods of assigning or discovering the IP address of the AXIS 211M, e.g. in other operating systems, see page 11.
  • Page 7 (physical subnet) as the AXIS 211M. Automatic discovery 1. Check that the AXIS 211M is connected to the network and that power has been applied. 2. Start AXIS IP Utility. 3. When the camera appears in the window, double-click it to open its home page.
  • Page 8 Automatic discovery 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the AXIS 211M appears in the window, double- click it to open the camera’s home page.
  • Page 9 Note: The default administrator user name root cannot be deleted. 3. Enter the password as set above, and click OK. If the password is lost, the AXIS 211M must be reset to the factory default settings. See page 14.
  • Page 10 Accessing the AXIS 211M from the Internet Once installed, your AXIS 211M is accessible on your local network (LAN). To access the camera from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port.
  • Page 11 Bonjour bookmark in your browser (e.g. Safari) and click on the link to access the camera’s web pages. A free service from Axis that allows you to quickly and simply AXIS Dynamic DNS install your camera. Requires an Internet connection with no Service HTTP proxy.
  • Page 12 1 transistor output - For connecting exter- nal devices such as relays and LEDs. Con- Pin 4 Pin 2 nected devices can be activated by AXIS Pin 1 Pin 3 VAPIX AP, output buttons on the Live Terminal connector. Note that the pins View page or by an Event Type.

  • Page 13: Connection Diagram

    AXIS 211M Installation Guide Page 13 Connection diagram AXIS 211M e.g. pushbutton max. 100mA LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. Amber Steady for connection to 10 Mbit/s network. Flashes for network activity.

  • Page 14: Resetting To The Factory Default Settings

    For more information, please see the online help or the user’s manual. Further information The user’s manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your...

  • Page 15: Étapes De L'installation

    Guide d'installation Ce Guide d'installation vous explique comment installer l'appareil Caméra réseau AXIS 211M sur votre réseau. Pour d'autres informations sur l'utilisation de ce produit, consultez le Manuel de l'utilisateur, disponible sur le CD fourni ou sur www.axis.com/techsup. Étapes de l'installation 1.

  • Page 16: Présentation Du Matériel

    Page 16 AXIS 211M Guide d'installation de l'appareil Présentation du matériel Voyant d'état & Microphone interne Connecteur pour terminaux E/S Zoom avant/arrière Connecteur Mise au point Connecteur de Face arrière Réseau Vue de dessous Entrée audio Sortie audio Câble de commande de l'iris DC Numéro de série...

  • Page 17: Installation Du Matériel

    AXIS 211M Guide d'installation de l'appareil Page 17 Installation du matériel IMPORTANT ! - L'AXIS 211M est conçue pour une utilisation intérieure et extérieure. Pour pouvoir être utilisée à l'extérieur, la caméra doit être placée dans une housse homologuée. Visitez le site www.axis.com pour plus d'informations sur les housses.

  • Page 18: Attribution D'une Adresse Ip

    • En cas d'échec de l'attribution de l'adresse IP, vérifiez qu'aucun pare-feu ne bloque l'opération. • Pour connaître les autres méthodes d'affectation ou de repérage de l'adresse IP de la caméra AXIS 211M, par exemple sur d'autres systèmes d'exploitation, reportez-vous à la page 23.

  • Page 19: Axis Ip Utility - Une Seule Caméra/Petite Installation

    2. Cliquez sur le bouton Affecter l'adresse IP en utilisant le numéro de série, puis saisissez le numéro de série et l'adresse IP de l'AXIS 211M. Le numéro de série se trouve sur l'étiquette du produit. 3. Cliquez sur le bouton Affecter et suivez les instructions.

  • Page 20: Détection Automatique

    Détection automatique 1. Vérifiez que la caméra est connectée au réseau et que l'alimentation est activée. 2. Démarrez AXIS Camera Management. Double-cliquez sur l'icône de l'AXIS 211M lorsqu'elle apparaît dans la fenêtre de façon à ouvrir la page d'accueil. 3. Consultez la page 21 pour savoir comment définir le mot de passe.

  • Page 21: Définition Du Mot De Passe

    Internet Explorer. Pour ce faire, vous devrez être connecté à votre ordinateur avec les droits d'administrateur. La page Live View (Vidéo en direct) de l'AXIS 211M s'affiche, avec des liens vers les outils de configuration pour adapter la caméra à vos besoins.

  • Page 22: Réglez L'image Et La Mise Au Point

    Accès à l'appareil AXIS 211M à partir d'Internet Une fois installé, votre appareil AXIS 211M est accessible sur votre réseau local (LAN). Pour accéder à la caméra depuis Internet, vous devez configurer les routeurs réseau afin d'autoriser l'entrée de données, ce qui se fait généralement sur un port spécifique.

  • Page 23: Autres Méthodes De Définition De L'adresse Ip

    1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l'étiquette de la caméra AXIS 211M. 3. Ouvrez une invite de commande sur votre ordinateur et entrez les commandes suivantes:...

  • Page 24: Connecteurs De L'unité

    Broche 1 dispositifs connectés peuvent être activés à Broche 3 l'aide de l'API VAPIX AXIS, des boutons de sor- Connecteurs de borne. Notez que les tie sur la page Vidéo en direct ou à l'aide d'un broches sont numérotées de 1 à 4, de type d'événement.

  • Page 25: Diagramme De Connexion

    AXIS 211M Guide d'installation de l'appareil Page 25 Diagramme de connexion AXIS 211M par exemple, un bouton de commande max. 100 mA Témoins DEL Témoin Couleur Indication Réseau Vert Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité...

  • Page 26: Rétablissement Des Paramètres D'usine Par Défaut

    Web. Pour plus d'informations, reportez-vous à l'aide en ligne ou au Manuel de l'utilisateur. Plus d'informations Le Manuel de l'utilisateur est disponible sur le site Web d'Axis, ou sur le CD du produit vidéo réseau Axis fourni avec l'appareil. Conseil : Visitez le site www.axis.com/techsup pour vérifier si des microcodes mis à...

  • Page 27: Lieferumfang

    Seite 27 AXIS 211M Installationsanleitung In dieser Anleitung wird die Installation der AXIS 211M Netzwerkkamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD enthalten ist und auf unserer Webseite unter www.axis.com/techsup zur Verfügung steht.

  • Page 28: Hardwareübersicht

    Seite 28 AXIS 211M Installationsanleitung Hardwareübersicht Statusanzeige und internes Mikrofon E/A- Anschluss Tele/Weitwinkel Schärferegler Stromanschluss Netzwerkanschluss Rückseite Unterseite Audioeingang Audioausgang Steuerkabel der DC-Blende Seriennummer Steuertaste Betriebsanzeige Netzwerkanzeige Abmessungen H × B × T = 44 × 88 × 172 mm...

  • Page 29: Hardware Installieren

    AXIS 211M Installationsanleitung Seite 29 Hardware installieren WICHTIG! - Die AXIS 211M ist für die Verwendung sowohl in Innenräumen als auch für den Außeneinsatz geeignet. Um die Kamera im Freien zu verwenden, muss sie in einem zugelassenen Außengehäuse installiert werden.
  • Page 30 Hinweise: • Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden. • Weitere Informationen zu alternativen Methoden zum Festlegen der IP-Adresse der AXIS 211M (z. B. in anderen Betriebssystemen) finden Sie auf Seite 35.
  • Page 31 Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich die AXIS 211M und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d. h. physischen Subnetz) befinden müssen. Automatische Erkennung 1.
  • Page 32 1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung ange- schlossen ist. 2. Starten Sie AXIS Camera Management. Doppelklicken Sie auf das Symbol der AXIS 211M, um die Startseite der Kamera zu öffnen. 3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 33.
  • Page 33 Kennwort vergessen haben, muss die AXIS 211M auf die Werkseinstellungen zurückgesetzt werden (siehe Seite 38). 4. Klicken Sie auf Ja, um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. Zur Installation müssen Sie über Administratorrechte für den Computer verfügen.
  • Page 34 Internetzugriff auf die AXIS 211M Sobald die AXIS 211M installiert ist, können Sie über Ihr lokales Netzwerk (LAN) auf die Kamera zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die Netzwerk-Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen.
  • Page 35 Sie zum Bonjour-Lesezeichen Ihres Browsers (z. B. Safari), und klik- ken Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell und ein- AXIS Dynamic DNS fach installieren können. Voraussetzung ist eine Internetverbindung ohne Service HTTP-Proxy.
  • Page 36 Pin 4 Pin 2 angeschlossenen Geräte können mit Hilfe Pin 1 Pin 3 der AXIS VAPIX AP, der Ausgangsschalt- flächen auf der Seite Direktübertragung Anschlüsse. Die Pins 1-4 sind von rechts nach links nummeriert. oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird unter Ereignis- konfiguration >...

  • Page 37: Led-Anzeigen

    AXIS 211M Installationsanleitung Seite 37 Anschlussschaltbild AXIS 211M z. B. Taster max. 100 mA LED-Anzeigen Farbe Bedeutung Netzwerk Grün Leuchtet dauerhaft bei einer Netzwerkverbindung mit 100 Mbit/s. Blinkt bei Netz- werkaktivität. Gelb Leuchtet dauerhaft bei Netzwerkverbindung mit 10 Mbit/s. Blinkt bei Netzwerkak- tivität.

  • Page 38: Weitere Informationen

    Firmware-Version anzuzeigen. Sicherheitshinweis zum Batterieaustausch Die AXIS 211M benötigt eine Lithium-Batterie CR2032 3,0 V, um die interne Echtzeituhr (RTC) zu versorgen. Die Lebensdauer dieser Batterie beträgt unter normalen Betriebsbedingungen mindestens 5 Jahre. Bei niedrigem Batteriestand muss die RTC bei jedem Einschalten nachgestellt werden. Es wird eine Protokollnachricht angezeigt, wenn die Batterie ausgetauscht werden muss.

  • Page 39: Guida All'installazione

    Guida all'installazione Nel presente documento vengono fornite le istruzioni per installare la Videocamera di rete AXIS 211M nella propria rete. Per tutti gli altri aspetti sull'utilizzo del prodotto, vedere il manuale dell'utente disponibile sul CD incluso nella confezione oppure all'indirizzo www.axis.com/techsup...

  • Page 40: Panoramica Dell'hardware

    Pagina 40 Guida all'installazione di AXIS 211M Panoramica dell’hardware Indicatore di stato e microfono interno Connettore I/O Levetta zoom (Tele/Wide) Connettore Levetta messa a fuoco di alimentazione Connettore Pannello posteriore di rete Etichetta lato inferiore Ingresso audio Uscita audio Cavo di controllo...

  • Page 41: Collegamento Dei Cavi

    Guida all'installazione di AXIS 211M Pagina 41 Installazione l'hardware IMPORTANTE: il dispositivo AXIS 211M è progettato per un uso interno ed esterno. Per utilizzare la videocamera all’esterno, è necessario installarla in un alloggiamento per esterni approvato. Per ulteriori informazioni sull’alloggiamento per esterni, vedere il sito Web all’indirizzo www.axis.com.
  • Page 42 • Se l'assegnazione dell'indirizzo IP non è riuscita correttamente, verificare che non siano presenti firewall a bloccare l’operazione. • Per altri metodi di assegnazione o di rilevazione dell’indirizzo IP per il dispositivo AXIS 211M, ad esempio in altri sistemi operativi, vedere pagina 47.
  • Page 43 2. Fare clic sul pulsante Assegna nuovo indirizzo IP mediante numero di serie e immettere il numero di serie e l'indirizzo IP del dispositivo AXIS 211M, che si trova sull'etichetta del prodotto stesso. 3. Fare clic sul pulsante Assegna e seguire le istruzioni visualizzate.
  • Page 44 Guida all'installazione di AXIS 211M AXIS Camera Management: più videocamere/grandi installazioni È possibile utilizzare AXIS Camera Management per individuare automaticamente la presenza di più dispositivi Axis, mostrare lo stato di connessione, gestire gli aggiornamenti del firmware e impostare gli indirizzi IP. Rilevamento automatico 1.

  • Page 45: Impostazione Della Password

    AXIS 211M. Vedere pagina 50. 4. Se necessario, fare clic su Sì per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.

  • Page 46: Regolazione Della Messa A Fuoco

    Pagina 46 Guida all'installazione di AXIS 211M Regolazione della messa a fuoco Per eseguire la messa a fuoco del dispositivo AXIS 211M, seguire le istruzioni seguenti. 1. Nella pagina Configurazione base degli strumenti di configurazione, aprire la pagina Regolazione messa a fuoco.
  • Page 47 1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer utiliz- zato. 2. Individuare il numero di serie indicato sull'etichetta del dispositivo AXIS 211M. 3. Aprire un prompt dei comandi sul computer e digitare i seguenti comandi:...
  • Page 48 Pin 1 Pin 3 vate da AXIS VAPIX AP, i pulsanti di Morsettiera di alimentazione: si noti uscita sulla pagina Immagini dal vivo o da che i pin sono numerati da 1 a 4, da un tipo di evento.

  • Page 49: Schema Delle Connessioni

    Guida all'installazione di AXIS 211M Pagina 49 Schema delle connessioni AXIS 211M Esempio: pulsante max. 100 mA Indicatori LED Colore Indicazione Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete. Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.

  • Page 50: Ripristino Delle Impostazioni Di Fabbrica

    È possibile inoltre ripristinare le impostazioni di fabbrica mediante l’interfaccia Web. Per ulteriori informazioni, consultare la Guida in linea o il Manuale per l'utente. Ulteriori informazioni Il Manuale per l’utente è disponibile sul sito Web di Axis all’indirizzo www.axis.com oppure sul CD fornito con il prodotto. Suggerimento Visitare il sito Web Axis all'indirizzo www.axis.com/techsup per verificare se sono...

  • Page 51: Pasos Para La Instalación

    Esta guía de instalación incluye las instrucciones necesarias para instalar la Cámara de red AXIS 211M en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o en la página www.axis.com/techsup.

  • Page 52: Parte Inferior

    Página 52 Guía de instalación de AXIS 211M Presentación del hardware Indicador de estado y micrófono interno Conector del terminal de E/S Botón de alejar/acercar Conector Botón de enfoque de alimentación Conector Panel posterior de red Parte inferior Entrada de audio...

  • Page 53: Instalación Del Hardware

    Guía de instalación de AXIS 211M Página 53 Instalación del hardware IMPORTANTE: La AXIS 211M está destinada al uso en interiores y exteriores. Para utilizar la cámara en exteriores, debe instalarse en una caja protectora para exterior aprobada. Para obtener más información sobre cajas para exterior, consulte la página www.axis.com.
  • Page 54 • Si no puede asignar la dirección IP, compruebe que no haya ningún firewall que bloquee la operación. • Consulte la página 59 para conocer otros métodos para asignar o detectar la dirección IP de la AXIS 211M, por ejemplo, en otros sistemas operativos.
  • Page 55 AXIS IP Utility encuentra y muestra automáticamente los dispositivos Axis que existen en la red. Además, puede utilizarse para asignar manualmente una dirección IP estática. Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la AXIS 211M.
  • Page 56 Detección automática 1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando aparezca la AXIS 211M en la ventana, haga doble click en el icono para abrir la página de inicio.

  • Page 57: Configuración De La Contraseña

    AXIS 211M a los valores iniciales. Consulte la página 62. 4. En caso necesario, haga click en Sí para instalar el AMC (AXIS Media Control) y así permitir la visualización del flujo de vídeo continuo en Internet Explorer. Para ello, debe tener derechos de administrador en su ordenador.

  • Page 58: Ajuste Del Enfoque

    Acceso a la AXIS 211M desde Internet Una vez instalado, puede acceder a la AXIS 211M desde su red local (LAN). Para acceder a la cámara desde Internet, los routers de red deben estar configurados para permitir el tráfico de datos de entrada, que normalmente se efectúa en un puerto específico.
  • Page 59 1. Obtenga una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (N/S) en la etiqueta de la AXIS 211M. 3. Abra una línea de comandos en su equipo y escriba los comandos siguientes:...
  • Page 60 Pin 3 dispositivos conectados se pueden activar Conector de terminal. Observe que los mediante la AP de AXIS VAPIX, los boto- pines están numerados del 1 al 4 de nes de salida de la página En vivo o medi- derecha a izquierda.

  • Page 61: Diagrama De Conexiones

    Guía de instalación de AXIS 211M Página 61 Diagrama de conexiones AXIS 211M p. ej., pulsador máx. 100 mA Indicadores LED Color Indicación Verde Fijo para indicar conexión a una red de 100 Mbit/s. Parpadeo para indicar actividad de red.

  • Page 62: Más Información

    Web. Si desea más información, consulte la ayuda en línea o el manual del usuario. Más información Podrá acceder al Manual del usuario desde el sitio Web de Axis www.axis.com, o bien a través del CD sobre el producto de vídeo de red de Axis suministrado con este producto.
  • Page 64 AXIS 211M Installation Guide v1.1 February 2010 Copyright © Axis Communications AB, 2007-2010 Part No. 38392...
