Sommaire des Matières pour Axis P33 Serie

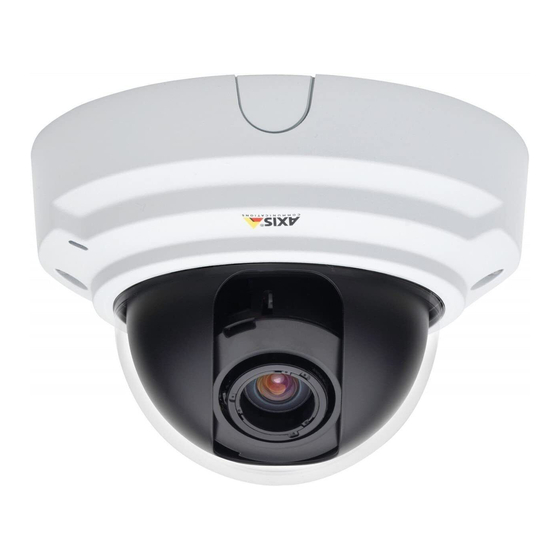

- Page 1 INSTALLATION GUIDE AXIS P33 Network Camera Series AXIS P3346 Network Camera AXIS P3346-V Network Camera AXIS P3367-V Network Camera AXIS P3384-V Network Camera...
-
Page 2: Electromagnetic Compatibility (Emc)
Korea - can: • download user documentation and firmware updates • find answers to resolved problems in the FAQ database. Search by product, category, or phrases • report problems to Axis support by logging in to your private support area. - Page 3 • Use only spare parts provided by or recommended by Axis. • Do not attempt to repair the product by yourself, contact Axis or your Axis reseller for ser- vice matters. • This Axis product shall be used in compliance with local laws and regulations.
-
Page 4: Battery Replacement
Battery Replacement This Axis product uses a 3.0 V CR2032 lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up. A log message will appear when the battery needs replacing. -
Page 5: Package Contents
• Before you begin, make sure that the package contents, the required cables, tools, and documentation are available. See Package contents below. • This network camera is intended to operate with PoE; if not available use AXIS PoE Midspan 1 port (not included). -
Page 6: Hardware Overview
Network cable Wall screws Dimension (HxW) AXIS P3346 = 101 x 148 mm (4” x 5.83”) AXIS P3346-V = 104 x 148 mm (4.07” x 5.83”) AXIS P3367-V = 104 x 148 mm (4.07” x 5.83”) AXIS P3384-V = 104 x 148 mm (4.07” x 5.83”) Weight AXIS P3346 = 490 g (1.1 lb) - Page 7 Please remove the rubber band for transport-safety from the camera unit before you mount the camera. a. This Axis product can be mounted with the cables routed through or along the wall. This product can also be fitted with a metal conduit for protecting the cabling when they are routed along the wall.
- Page 8 Page 8 AXIS P33/P33-V Network Camera Series Installation Guide AXIS P3346 Metal conduit (Optional/not included) Mounting bracket (Optional/not included) Network cable M4x8 screw Network cable Wall screws...
- Page 9 If your network does not have a DHCP server, the network camera will use 192.168.0.90 as the default IP address. AXIS IP Utility and AXIS Camera Management are the recommended methods for setting an IP address in Windows. These free applications are available on the Axis Network Video Product CD supplied with this product, or they can be downloaded from www.axis.com/techsup Depending on...
- Page 10 AXIS IP Utility automatically discovers and displays Axis devices on your network. You can also manually set a static IP address through this application. AXIS IP Utility is available on the Axis Network Video Product CD, or it can be downloaded from www.axis.com/techsup Note that you must install the network camera on the same network segment (physical subnet) as the computer running AXIS IP Utility.
- Page 11 Automatic discovery 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the camera appears in the window, right-click the link and select Live View Home Page. 3. See page 12 for instructions on how to set the password.
- Page 12 See page 21. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. You will need administrator rights on the computer to do this.
- Page 13 Note: Only applicable to AXIS P3384-V. Power line frequency is set the first time the Axis product is accessed and can only be changed by resetting the product to factory default. Select the power line frequency (50 Hz or 60 Hz) used at the location of the Axis product. Selecting the wrong frequency may cause image flicker if the product is used in fluorescent light environments.
- Page 14 The Live View page of the network camera is displayed with links to the setup tools which allow you to customize the camera. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. You will need administrator rights on the computer to do this.
- Page 15 AXIS P33/P33-V Network Camera Series Installation Guide Page 15 Adjust the Lens Horizontal line Tilt adjustment screw Tilt adjustment screw Locking screw Open the Live View page in the web interface and make the following adjustments to the camera: 1. Loosen the locking screw and tilt adjustment screws.
-
Page 16: Complete The Installation
Page 16 AXIS P33/P33-V Network Camera Series Installation Guide Complete the installation 1. If the cables are routed along the wall, remove the side lid from the camera’s dome cover. 2. Rotate the black protective shield inside the dome casing to match the camera’s position. - Page 17 AVHS service, follow the instructions in the Service Provider’s Installation Guide. For more information and help to find a local AVHS Service Provider, go to www.axis.com/hosting The camera owner authentication key is supplied with this product. The key is associated with the camera’s unique serial number (S/N) as shown on the top of the label.
- Page 18 Page 18 AXIS P33/P33-V Network Camera Series Installation Guide Set the IP address with ARP/Ping 1. Acquire a free static IP address on the same network segment your computer is connected to. 2. Locate the serial number (S/N) on the camera’s label.
- Page 19 AXIS P33/P33-V Network Camera Series Installation Guide Page 19 I/O terminal connector - Used in applications for e.g. motion detection, event triggering, time lapse recording and alarm notifications. In addition to an auxiliary power and a GND pin, it provides the interface to:...
-
Page 20: Led Indicators
Page 20 AXIS P33/P33-V Network Camera Series Installation Guide LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. Amber Steady for connection to 10 Mbit/s network. Flashes for network activity. Unlit No network connection. -
Page 21: Resetting To The Factory Default Settings
Please refer to the documentation for your router for further instructions. For more information on this and other topics, visit the Axis Support Web at www.axis.com/techsup Further information The user’s manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your Axis product. - Page 22 Page 22 AXIS P33/P33-V Network Camera Series Installation Guide...
-
Page 23: Mesures De Sécurité
Ce produit Axis doit être utilisé conformément aux lois et réglementations locales en vigueur. • Pour pouvoir être utilisé à l'extérieur, ce produit Axis doit être placé dans un boîtier d'extérieur homologué. • Le produit Axis doit être installé par un professionnel qualifié. Veuillez vous conformer aux règlements nationaux et locaux relatifs à... -
Page 24: Remplacement Des Piles
Remplacement des piles Ce produit Axis nécessite une pile au lithium CR2032 de 3,0 V pour l'alimentation de son horloge en temps réel interne. Dans des conditions normales d'utilisation, cette pile est censée durer au moins 5 ans. Si la pile est faible, le fonctionnement de l'horloge en temps réel peut être affecté et entraîner sa réinitialisation à... -
Page 25: Contenu De L'emballage
Guide d’installation de la Série de caméras réseau AXIS P33/P33-V Ce guide d’installation vous explique comment installer une Série de caméras réseau AXIS P33/P33-V sur votre réseau. Pour tous les autres aspects liés à l'utilisation de ce produit, veuillez consulter le Manuel de l'utilisateur, disponible sur www.axis.com. -
Page 26: Vue D'ensemble Du Matériel
Câble réseau Vis murales Dimensions (H x l) AXIS P3346 = 101 x 148 mm (4” x 5,83”) AXIS P3346-V = 104 x 148 mm (4,07” x 5,83”) AXIS P3367-V = 104 x 148 mm (4,07” x 5,83”) AXIS P3384-V = 104 x 148 mm (4,07” x 5,83”) -
Page 27: Montage De La Caméra
Série de caméras réseau AXIS P33/P33-V Guide d’installation Page 27 Montage de la caméra Remarque : Veuillez retirer la bande de sécurité en caoutchouc de la caméra avant de monter la caméra. a. Cette caméra peut être montée avec les câbles d’alimentation acheminés à travers ou le long du mur. - Page 28 Page 28 Série de caméras réseau AXIS P33/P33-V Guide d'installation AXIS P3346 Conduit métallique (en option, non fourni) Support de fixation (en option, non fourni) Câble réseau Vis M4x8 Câble réseau Vis murales...
-
Page 29: Attribution D'une Adresse Ip
AXIS IP Utility ou AXIS Camera Management. Ces deux applications gratuites sont disponibles sur le CD accompagnant votre caméra vidéo sur IP Axis. Vous pouvez également les télécharger à partir du site www.axis.com/techsup. Choisissez la méthode qui vous convient le mieux en fonction du nombre de caméras à... -
Page 30: Axis Ip Utility - Une Seule Caméra/Petite Installation
AXIS IP Utility détecte et affiche automatiquement les périphériques Axis sur votre réseau. Cette application permet également de définir manuellement une adresse IP statique. Vous trouverez l’outil AXIS IP Utility sur le CD de la caméra vidéo sur IP Axis, ainsi qu’à l’adresse www.axis.com/techsup. - Page 31 1. Vérifiez que la caméra réseau est bien connectée au réseau et qu’elle est sous tension. 2. Lancez AXIS Camera Management. Lorsque la caméra apparaît dans la fenêtre, cliquez sur le lien avec le bouton droit de la souris et sélectionnez Live View Home Page (Page d’accueil –...
-
Page 32: Configuration Du Mot De Passe
Page 32 Série de caméras réseau AXIS P33/P33-V Guide d'installation 2. Sélectionnez Assign the following IP address range (Attribuer la plage d’adresses IP suivante) et saisissez la plage d’adresses IP, le masque de sous-réseau ainsi que le routeur par défaut que les périphériques utiliseront. -
Page 33: Fréquence D'alimentation
Reportez-vous à la section page 41. Si le système vous le demande, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de pouvoir visualiser les flux de données vidéo dans Internet Explorer. Pour ce faire, vous devrez être connecté... -
Page 34: Accès Aux Flux De Données Vidéo
à vos besoins. Si le système vous le demande, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de pouvoir visualiser les flux de données vidéo dans Internet Explorer. Pour ce faire, vous devrez être connecté... -
Page 35: Réglage De L'objectif
Série de caméras réseau AXIS P33/P33-V Guide d’installation Page 35 Réglage de l'objectif Ligne horizontale Vis de réglage de Vis de réglage de l’inclinaison l’inclinaison Vis de verrouillage Ouvrez la page Live View (Visualisation en temps réel) dans l’interface Web et effectuez les réglages suivants sur la caméra :... -
Page 36: Fin De L'installation
Page 36 Série de caméras réseau AXIS P33/P33-V Guide d'installation Fin de l'installation 1. Si les câbles sont acheminés le long du mur, retirez la capot latéral du couvercle du dôme de la caméra. 2. Tournez le bouclier noir à l'intérieur du boîtier du dôme de la caméra pour l'aligner à la position de la caméra. -
Page 37: Autres Méthodes De Configuration De L'adresse Ip
Série de caméras réseau AXIS P33/P33-V Guide d’installation Page 37 Autres méthodes de configuration de l’adresse IP Le tableau ci-dessous indique les autres méthodes permettant de configurer ou de déterminer l’adresse IP. Toutes les méthodes sont activées par défaut et peuvent être désactivées. -
Page 38: Définition De L'adresse Ip À L'aide D'arp/Ping
Page 38 Série de caméras réseau AXIS P33/P33-V Guide d'installation Définition de l’adresse IP à l’aide d’ARP/Ping 1. Trouvez une adresse IP statique inutilisée sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l’étiquette de la caméra. - Page 39 Série de caméras réseau AXIS P33/P33-V Guide d’installation Page 39 Connecteur pour terminaux E/S: Utilisé dans le cadre d’applications telles que la détection de mouvements, le déclenchement d’événements, l’enregistrement à intervalles et les notifications d’alarmes. En plus d’une alimentation auxiliaire et d’une broche GND, il assure l’interface avec :...
-
Page 40: Voyants Lumineux
Page 40 Série de caméras réseau AXIS P33/P33-V Guide d'installation Le schéma de connexion ci-après montre comment connecter une dispositif auxiliaire à la Caméra réseau à dôme fixe. E.g. push button 3.3V max. 50mA Voyants lumineux Couleur Indication Réseau Vert Continu en cas de connexion à... -
Page 41: Réinitialisation Des Paramètres D'usine Par Défaut
à ce sujet ou pour toute autre question, consultez la page d’assistance technique d’Axis à l’adresse suivante www.axis.com/techsup. Plus d’informations Le manuel de l’utilisateur est disponible sur le site Web d’Axis (www.axis.com) et sur le CD fourni avec ce produit. Conseil utile ! Consultez le site www.axis.com/techsup pour vérifier si des mises à... -
Page 43: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Bitte lesen Sie diese Installationsanleitung sorgfältig durch, bevor Sie mit der Installation des Axis Produkts beginnen. Halten Sie die Installationsanleitung bereit, falls Sie darauf zurückgreifen müssen. • Lagern Sie das Axis-Produkt in einer trockenen und belüfteten Umgebung. • Setzen Sie das Axis Produkt keinen Vibrationen, Erschütterungen oder starkem Druck aus. - Page 44 Batteriewechsel Dieses Axis-Produkt ist mit einer 3,0 V CR2032 Lithium-Batterie als Stromversorgung für die interne Echtzeituhr (RTC) ausgestattet. Unter normalen Bedingungen hält die Batterie mindestens 5 Jahre. Bei entladener Batterie ist der Betrieb der Echtzeituhr nicht mehr ausreichend gewährleistet, so dass die Uhr bei jedem Systemstart zurückgesetzt wird. Sie erhalten eine Protokollnachricht, wenn ein Batteriewechsel erforderlich ist.
- Page 45 Seite 45 AXIS P33/P33-V Netzwerk-Kamera-Serie Installationsanleitung In dieser Anleitung wird die Installation der AXIS P33/P33-V Netzwerk-Kamera-Serie in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf unserer Website unter „www.axis.com“ zur Verfügung steht.
-
Page 46: Hardwareübersicht
Kuppelabdeckung Netzwerkkabel Wandschrauben Abmessungen (H x B) AXIS P3346 = 101 x 148 mm AXIS P3346-V = 104 x 148 mm AXIS P3367-V = 104 x 148 mm AXIS P3384-V = 104 x 148 mm Gewicht AXIS P3346 = 490 g... -
Page 47: Montieren Der Kamera
Entfernen Sie das schwarze Band von der Kameraeinheit, bevor Sie die Kamera montieren. a. Bei der Montage dieses Axis-Produkts können Sie die Kabel entweder durch die Wand oder entlang der Wand führen. Sie können die Netzwerk-Kamera auch mit einer Kabelführung aus Metall zum Schutz der Kabel ausstatten, wenn die Kabel an der Wand entlang geführt werden. - Page 48 Seite 48 AXIS P33/P33-V Netzwerk-Kamera-Serie Installationsanleitung AXIS P3346 Kabelführung aus Metall (optional/nicht enthalten) Montagehalterung (optional/nicht enthalten) Netzwerkkabel M4x8- Schraube Netzwerkkabel Wandschrauben...
-
Page 49: Zuweisen Einer Ip-Adresse
über keinen DHCP-Server verfügt, wird für die Netzwerk-Kamera die Standard-IP-Adresse 192.168.0.90 verwendet. AXIS IP Utility und AXIS Camera Management sind die empfohlenen Methoden zur Festlegung einer IP-Adresse unter Windows. Diese kostenlosen Anwendungen finden Sie auf der Axis Netzwerkvideoprodukt-CD, die dem Produkt beiliegt. Sie können sie jedoch auch von www.axis.com/techsup herunterladen. - Page 50 „www.axis.com/techsup“ Beachten Sie, dass die Netzwerk-Kamera in dem Netzwerksegment (physisches Subnetz) installiert werden muss, in dem sich auch der Computer befindet, auf dem AXIS IP Utility ausgeführt wird. Automatische Erkennung 1. Stellen Sie sicher, dass die Netzwerk-Kamera an das Netzwerk und an die Stromversorgung angeschlossen ist.
- Page 51 1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Wenn das Symbol der Kamera angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen „Live View Home Page“ (Startseite der Live-Ansicht) aus.
- Page 52 Seite 52 AXIS P33/P33-V Netzwerk-Kamera-Serie Installationsanleitung Zuweisen von IP-Adressen für mehrere Geräte AXIS Camera Management beschleunigt die Zuweisung von IP-Adressen für mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden. 1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt werden) und klicken Sie auf die...
- Page 53 Netzwerk-Kamera auf die Werkseinstellungen zurückgesetzt werden. Siehe Seite 62. Klicken Sie auf „Yes“ (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme im Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.
- Page 54 Die Netzfrequenz wird beim ersten Zugriff auf das Axis-Produkt festgelegt und kann nur geändert werden, wenn das Produkt auf die Werkseinstellungen zurückgesetzt wird. Wählen Sie die Netzfrequenz (50 oder 60 Hz), die am Standort des Axis-Produkt vorherrscht. Durch die Auswahl der falschen Frequenz entsteht möglicherweise Bildflackern, falls das Produkt in Umgebungen mit Neonlicht eingesetzt wird.
- Page 55 Die Seite „Live-View“ (Live-Ansicht) der Netzwerk-Kamera enthält Links zu den Setup-Tools, mit denen Sie die Kamera Ihren Bedürfnissen entsprechend anpassen können. Klicken Sie auf „Yes“ (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme im Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.
- Page 56 Seite 56 AXIS P33/P33-V Netzwerk-Kamera-Serie Installationsanleitung Anpassen des Objektivs Horizontale Linie Schraube zur Schraube zur Einstellung des Einstellung Feststellschraube des Neigewinkels Neigewinkels Öffnen Sie die Seite Live View (Live-Ansicht) und nehmen Sie die folgenden Einstellungen an der Kamera vor: 1. Lösen Sie die Feststellschraube und die Einstellschrauben für die Neigung.
-
Page 57: Installation Abschließen
AXIS P33/P33-V Netzwerk-Kamera-Serie Installationsanleitung Seite 57 Installation abschließen 1. Wenn die Kabel entlang der Wand verlegt sind, nehmen Sie das Seitenteil von der Kuppelabdeckung der Kamera ab. 2. Bringen Sie das schwarze Schutzschild in der Kuppelhaube durch Drehen in Übereinstimmung mit der Kameraposition. - Page 58 Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell AXIS Dynamic DNS und einfach installieren können. Eine Internetverbindung ohne Service HTTP-Proxyserver ist Voraussetzung.
- Page 59 AXIS P33/P33-V Netzwerk-Kamera-Serie Installationsanleitung Seite 59 Zuweisen der IP-Adresse per ARP/Ping 1. Wählen Sie eine freie statische IP-Adresse aus dem Netzwerksegment aus, in dem sich auch Ihr Computer befindet. 2. Suchen Sie nach der Seriennummer (S/N) auf dem Aufkleber der Kamera.
- Page 60 Seite 60 AXIS P33/P33-V Netzwerk-Kamera-Serie Installationsanleitung E/A-Anschluss - Wird z. B. für Bewegungserkennung, Ereignisauslösung, Zeitrafferaufnahmen, Alarmbenachrichtigungen usw. verwendet. Zusätzlich zu den Anschlüssen für die Zusatzstromversorgung und Masse fungiert er als Schnittstelle für: Kontakt4 Kontakt2 Kontakt3 Kontakt1 • 1 Transistorausgang – Zum Anschluss externer Geräte, wie Relais und LEDs.
-
Page 61: Led-Anzeigen
AXIS P33/P33-V Netzwerk-Kamera-Serie Installationsanleitung Seite 61 Das folgende Anschlussschaltbild zeigt ein Beispiel für den Anschluss eines Zusatzgeräts an die Fest-Dome-Netzwerk-Kamera. E.g. push button 3.3V max. 50mA LED-Anzeigen Farbe Bedeutung Netzwerk Grün Leuchtet dauerhaft bei Verbindung mit einem 100-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. -
Page 62: Weitere Informationen
• RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen Ausführliche Informationen dazu finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter „www.axis.com/techsup“. Weitere Informationen Das Benutzerhandbuch ist auf der Axis Website unter „http://www.axis.com“ erhältlich und befindet sich auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte. - Page 63 • Utilizzare solo parti di ricambio fornite o raccomandate da Axis. • Non tentare di riparare il prodotto da soli, contattare Axis o il rivenditore di zona Axis per assistenza. • Questo prodotto Axis deve essere utilizzato in conformità alle leggi e alle disposizioni locali.
-
Page 64: Sostituzione Della Batteria
Sostituzione della batteria Questo prodotto Axis utilizza una batteria al litio CR2032 da 3.0 V per alimentare il real-time clock (RTC) interno. In normali condizioni questa batteria ha una durata di almeno 5 anni. La batteria scarica determina il malfunzionamento dell'RTC, che viene reimpostato ad ogni accensione. Un messaggio di registro apparirà... -
Page 65: Contenuto Della Confezione
Telecamere di rete serie AXIS P33/P33-V Questo Guida all'installazione fornisce le istruzioni necessarie per installare una Telecamere di rete serie AXIS P33/P33-V nella rete in uso. Per ulteriori informazioni sull’utilizzo del prodotto, consultare la Guida per l'utente disponibile all’indirizzo www.axis.com. -
Page 66: Panoramica Dell'hardware
Cavo di rete Viti per il montaggio a parete Dimensioni (HxL) AXIS P3346 = 101 x 148 mm (4” x 5,83”) AXIS P3346-V = 104 x 148 mm (4,07” x 5,83”) AXIS P3367-V = 104 x 148 mm (4,07” x 5,83”) AXIS P3343-V = 104 x 148 mm (4,07”... -
Page 67: Montaggio Della Telecamera
Rimuovere la fascia in gomma di protezione, prima di procedere al montaggio della telecamera. a. Questo prodotto Axis può essere montato installando i cavi all'interno della parete o lungo di essa. Questo prodotto può anche essere munito di una canalina metallica per proteggere i cavi nel caso in cui vengano installati lungo la parete. - Page 68 Pagina 68 Telecamere di rete serie AXIS P33/P33-V Guida all'installazione AXIS P3346 Canalina in metallo (opzionale/non inclusa) Staffa di montaggio (opzionale/non inclusa) Cavo di rete Vite M4x8 Cavo di rete Viti per il montaggio a parete...
- Page 69 IP predefinito 192.168.0.90. I metodi consigliati per assegnare un indirizzo IP in Windows sono l'utilizzo di AXIS IP Utility e AXIS Camera Management. Queste applicazioni gratuite sono disponibili sul CD Axis Network Video fornito con il prodotto, oppure possono essere scaricate dalla pagina web www.axis.com/techsup.
- Page 70 Telecamere di rete serie AXIS P33/P33-V Guida all'installazione AXIS IP Utility: telecamera singola/piccole installazioni AXIS IP Utility rileva e visualizza automaticamente i dispositivi Axis collegati alla rete. È possibile anche usare questa applicazione per assegnare manualmente un indirizzo IP statico. AXIS IP Utility è...
- Page 71 Rilevamento automatico 1. Verificare che la telecamera sia collegata alla rete ed alimentata. 2. Avviare AXIS Camera Management. Appena viene visualizzata la telecamera, fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Pagina iniziale Visualizzazione in diretta).
-
Page 72: Impostazione Della Password
Pagina 72 Telecamere di rete serie AXIS P33/P33-V Guida all'installazione 2. Selezionare Assign the following IP address range (Assegna il seguente intervallo di indirizzi IP) e immettere l’intervallo di indirizzi IP, la subnet mask e il router predefinito utilizzati dalle periferiche. - Page 73 Vedere la pagina81. Se necessario, fare clic su Yes (Sì) per installare AMC (AXIS Media Control) che consente di visualizzare il flusso video in Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.
- Page 74 Se necessario, fare clic su Yes (Sì) per installare AMC (AXIS Media Control) che consente di visualizzare il flusso video in Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.
- Page 75 Telecamere di rete serie AXIS P33/P33-V Guida all'installazione Pagina 75 Regolazione dell'obiettivo Linea orizzontale Vite di regolazione Vite di regolazione dell’inclinazione dell’inclinazione Vite di fissaggio Aprire la pagine Live View (Visualizzazione in diretta) dell'interfaccia web ed eseguire le seguenti regolazioni per la telecamera: 1.
-
Page 76: Completamento Dell'installazione
Pagina 76 Telecamere di rete serie AXIS P33/P33-V Guida all'installazione Completamento dell'installazione 1. Se i cavi sono stati posizionati lungo la parete, rimuovere il coperchio laterale dalla copertura a cupola della telecamera. 2. Ruotare lo schermo protettivo nero all'interno dell'alloggiamento cupola per farlo corrispondere alla posizione della telecamera. - Page 77 AVHS, seguire le istruzioni della Guida all'installazione del provider Internet. Per ulteriori informazioni su come trovare un provider di servizi AVHS locale, accedere a www.axis.com/hosting Insieme al prodotto viene fornita una chiave di autenticazione del proprietario della telecamera. La chiave è...
- Page 78 Pagina 78 Telecamere di rete serie AXIS P33/P33-V Guida all'installazione Impostazione dell'indirizzo IP con ARP/Ping 1. Acquisire un indirizzo IP statico disponibile sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie (S/N) indicato sull'etichetta della telecamera.
- Page 79 Telecamere di rete serie AXIS P33/P33-V Guida all'installazione Pagina 79 Collegamenti morsettiera I/O Utilizzata per varie applicazioni; ad esempio la rilevazione del movimento, l’attivazione di eventi, la registrazione continua, la notifica di allarmi e così via. Oltre a fungere da connettore di alimentazione ausiliario e pin di messa a terra, può...
-
Page 80: Indicatori Led
Pagina 80 Telecamere di rete serie AXIS P33/P33-V Guida all'installazione Lo schema seguente illustra un esempio di collegamento di un dispositivo ausiliario alla Telecamera di rete a cupola fissa. E.g. push button 3.3V max. 50mA Indicatori LED Colore Indicazione Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. -
Page 81: Ripristino Delle Impostazioni Predefinite
Web per il supporto Axis all’indirizzo www.axis.com/techsup Ulteriori informazioni La Guida per l’utente è disponibile sul sito Web di Axis all’indirizzo www.axis.com oppure sul CD dei prodotti video di rete Axis fornito con il prodotto. -
Page 83: Medidas Preventivas
Medidas preventivas Lea detenidamente esta Guía de instalación antes de instalar el producto Axis. Guarde la Guía de instalación para poder consultarla en el futuro. • Guarde el producto Axis en un entorno seco y ventilado. • Evite exponer el producto Axis a vibraciones, golpes o presiones excesivas. No instale el producto en soportes inestables ni en superficies o paredes inestables o con vibraciones, ya que esto podría dañarlo. -
Page 84: Sustitución De La Batería
Sustitución de la batería Este producto Axis utiliza una batería de litio CR2032 3.0 de 3,0 V como fuente de alimentación para su reloj de tiempo real interno (RTC). En condiciones normales, esta batería durará un mínimo de 5 años. Cuando la batería tiene poca carga, el funcionamiento del RTC se puede ver afectado, ya que esto puede hacer que se reinicie cada vez que se encienda. -
Page 85: Contenido Del Paquete
AXIS P33/P33-V Esta guía de instalación incluye las instrucciones necesarias para instalar una Serie de cámaras de red AXIS P33/P33-V en su red. Para cualquier otra cuestión relativa al uso del producto, consulte el Manual del usuario, disponible en www.axis.com. - Page 86 Página 86 Guía de instalación de la Serie de cámaras de red AXIS P33/P33-V Presentación del hardware Unidad de cámara Micrófono integrado Entrada Salida audio Botón de control Conector de red audio (PoE) Conector de E/S Indicadores LED Ranura para tarjeta de memoria SD Unidad de cámara...
-
Page 87: Montaje De La Cámara
Retire la banda elástica de la cámara que la protege durante el transporte antes de proceder a su montaje. a. Este producto Axis puede montarse haciendo pasar los cables a través o a lo largo de la pared. También se puede instalar con un conducto metálico para proteger el cableado cuando los cables se guíen a lo largo de la pared. - Page 88 Página 88 Guía de instalación de la Serie de cámaras de red AXIS P33/P33-V AXIS P3346 Conducto metálico (opcional/no incluido) Escuadra de montaje (opcional/no incluida) Cable de red Tornillo M4x8 Tornillos de Cable de red montaje en pared...
- Page 89 Si su red no dispone de un servidor DHCP, la cámara de red utilizará 192.168.0.90 como dirección IP predeterminada. AXIS IP Utility y AXIS Camera Management son los métodos recomendados para configurar una dirección IP en Windows. Estas aplicaciones gratuitas están disponibles en el CD de productos de vídeo en red de Axis suministrado con este producto, o pueden descargarse en...
- Page 90 AXIS IP Utility detecta y muestra automáticamente los dispositivos Axis que existen en su red. A través de esta aplicación también puede configurar manualmente una dirección IP estática. AXIS IP Utility está disponible en el CD de productos de vídeo en red de AXIS, o bien puede descargarse en www.axis.com/techsup .
- Page 91 1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando la cámara aparezca en la ventana, haga clic con el botón derecho en el enlace y seleccione Live View Home Page (Página de inicio de visualización en directo).
-
Page 92: Configuración De La Contraseña
Página 92 Guía de instalación de la Serie de cámaras de red AXIS P33/P33-V Asignación de direcciones IP en varios dispositivos AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado. - Page 93 Consulte la página 102 En caso necesario, haga clic en Yes (Sí) para instalar AMC (AXIS Media Control) y así permitir la visualización de transmisiones de vídeo en Internet Explorer. Para ello, debe tener derechos de administrador en el equipo.
- Page 94 Nota: Solo es pertinente para el modelo AXIS P3384-V. La frecuencia de la línea de alimentación se establece la primera vez que se accede al producto Axis y solamente se puede modificar restableciendo el producto a los valores iniciales. Seleccione la frecuencia de la línea de alimentación (50 Hz o 60 Hz) que se utilice en la ubicación del producto Axis.
- Page 95 En caso necesario, haga clic en Yes (Sí) para instalar AMC (AXIS Media Control) y así permitir la visualización de transmisiones de vídeo en Internet Explorer. Para ello, debe tener derechos de administrador en el equipo.
- Page 96 Página 96 Guía de instalación de la Serie de cámaras de red AXIS P33/P33-V Ajuste del objetivo Línea horizontal Tornillo de ajuste de Tornillo de ajuste de movimiento vertical movimiento vertical Tornillo de bloqueo Abra la página Live View (Visualización en directo) en la interfaz web y realice los siguientes ajustes en la cámara:...
-
Page 97: Finalización De La Instalación
Guía de instalación de la Serie de cámaras de red AXIS P33/P33-V Página 97 Finalización de la instalación 1. Si se guían los cables lo largo de la pared, retire la tapa lateral de la cubierta del domo de la cámara. - Page 98 Página 98 Guía de instalación de la Serie de cámaras de red AXIS P33/P33-V Otros métodos para configurar la dirección IP En esta tabla se presentan otros métodos disponibles para configurar o detectar la dirección IP. Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos.
- Page 99 Guía de instalación de la Serie de cámaras de red AXIS P33/P33-V Página 99 Configuración de la dirección IP con ARP/Ping 1. Obtenga una dirección IP estática libre en el mismo segmento de red en el que está conectado su equipo.
- Page 100 Página 100 Guía de instalación de la Serie de cámaras de red AXIS P33/P33-V Conector de terminales de E/S: Se utiliza en aplicaciones como detección de movimiento, activación de eventos, grabación de secuencias y notificaciones de alarma. Además de un pin de alimentación auxiliar y un pin de masa, proporciona a la interfaz la conexión de:...
-
Page 101: Indicadores Led
Guía de instalación de la Serie de cámaras de red AXIS P33/P33-V Página 101 El diagrama de conexiones siguiente ofrece un ejemplo de cómo conectar un dispositivo auxiliar a la Cámara de red domo fija. E.g. push button 3.3V max. 50mA... -
Page 102: Más Información
Axis en www.axis.com/techsup. Más información El manual del usuario está disponible en el sitio web de Axis, www.axis.com, o en el CD de productos de vídeo en red de Axis suministrado con este producto. - Page 104 Installation Guide Ver.4.1 AXIS P33/P33-V Network Camera Series Printed: July 2012 © Axis Communications AB, 2009-2012 Part No. 47662...
