Compact 12 Rc - Electra COMPACT 7 Notice Technique

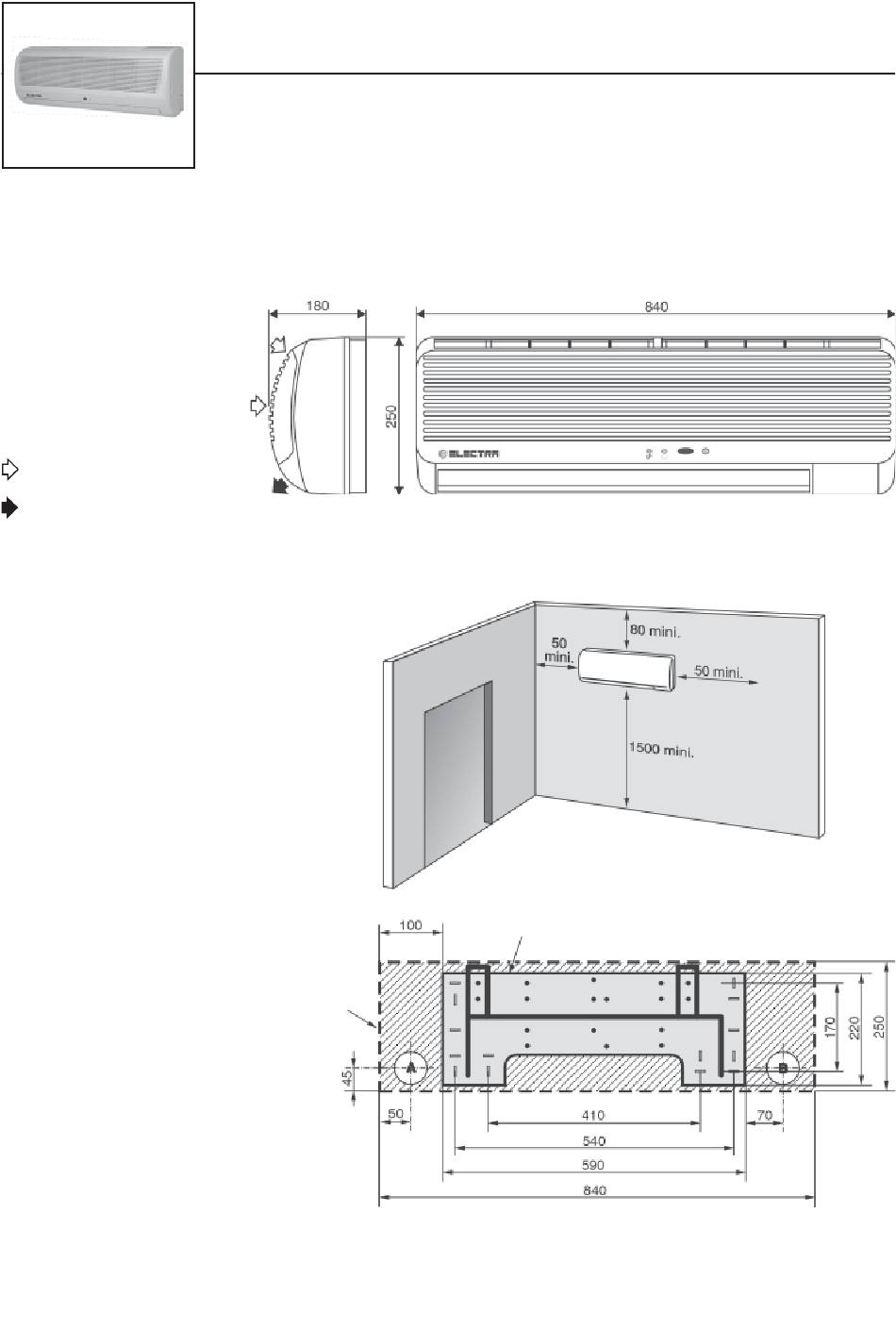

ENCOMBREMENTS
Unités intérieures

COMPACT 12 RC

ASPIRATION
SOUFFLAGE
Dégagements
Gabarit de montage à utiliser
pour le placement de l'unité
intérieure sur le mur
vue latérale
dimensions
extérieures
du COMPACT
A ∅ ∅ ∅ ∅ ∅ 65
orifice de passage de la liaison dans le mur (entrée arrière gauche).
B ∅ ∅ ∅ ∅ ∅ 65
orifice de passage de la liaison dans le mur (entrée arrière droite).
COMPACT
COMPACT
COMPACT 12 RC poids = 8 kgs
dimensions extérieures
de la plaque de fixation
14
Dimensions en mm
vue de face
