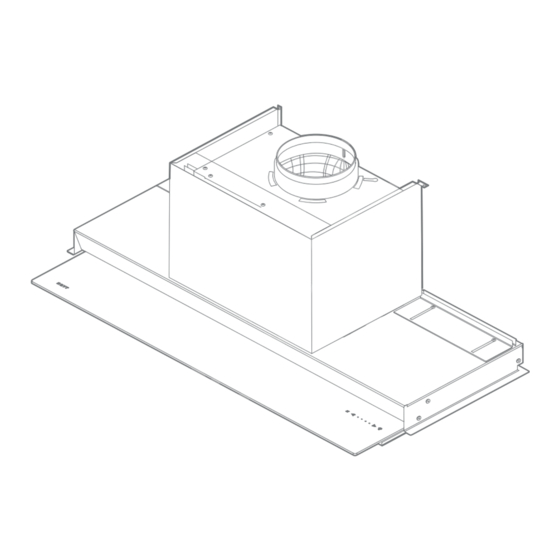

- Page 1 All manuals and user guides at all-guides.com Fusion Pro | 87XX MONTAGE INSTRUCTIE INSTRUCTIONS D’INSTALLATION MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS 87XX_10524_MA1...
- Page 2 All manuals and user guides at all-guides.com...
- Page 3 All manuals and user guides at all-guides.com INHOUD INHOUD CONTENU CONTENU 1. ALGEMENE INFORMATIE 1. INFORMATION GÉNÉRAL 2. INHOUD VERPAKKING 2. CONTENU DE L’EMBALLAGE 3. AFMETINGEN 3. DIMENSIONS 4. INSTALLATIE 4. INSTALLATION Voorbereiding montage préparation d’assemblage Montage van de beugels Montage des supports Bepalen en bevestigen van de afdichtplaten Attacher les plaques d’étanchéité...
-
Page 4: Algemene Informatie
• Defecte of beschadigde onderdelen mogen alleen door brengen. originele Novy onderdelen worden vervangen. • Indien het elektrische aansluitsnoer beschadigd is, dient dit vervangen te worden door een origineel Novy aansluit- Accessoires snoer. Recirculatie Belangrijk voordat u gaat monteren: •... -
Page 5: Information General
En cas de raccordement en toiture, il est nécessaire de Généralités mettre en place un antirefouleur pour stopper un retour Il s’agit de la notice de montage de l’appareil Novy illus- d’air froid en cuisine. tré en page de couverture. Le mode d’emploi consiste •... - Page 6 Installation und elektrischer Anschluss des Geräts sollten • Verwenden Sie fl ache Kanäle mit abgerundeten Ecken und einem qualifi zierten Fachmann überlassen werden. Luftführungen in den Kurven. Diese Kanäle sind bei Novy • Der Hersteller haftet nicht für Schäden, die durch unsach- erhältlich.
-
Page 7: General Information
Novy parts. • Replace a damaged power cable with an original Novy If you opt for recirculation, Novy off ers a monoblock power cable. recirculation fi lter which is placed in the hood. In the manual that comes with the recirculation kit Important before mounting: you will fi nd the assembly and user instructions. -
Page 8: Inhoud Verpakking
All manuals and user guides at all-guides.com 2. INHOUD VERPAKKING 2. INHOUD VERPAKKING CONTENU DE L’EMBALLAGE / PACKUNGSINHALT / PACKAGE CONTENT x 10 (2x) (2x) (2x) - Page 9 All manuals and user guides at all-guides.com 3. AFMETINGEN 3. AFMETINGEN DIMENSIONS / ABMESSUNGEN / DIMENSIONS Model 8710 374 74 7 310-351 562-568 ...
- Page 10 All manuals and user guides at all-guides.com Model 8740 862-868 310-351 150...
- Page 11 All manuals and user guides at all-guides.com Model 8770 1157 310-351 1162-1168 150...
-
Page 12: Installatie
All manuals and user guides at all-guides.com 4. INSTALLATIE 4. INSTALLATIE INSTALLATION/ INSTALLATION/ INSTALLATION Voorbereiding montage / Préparation de montage Vorbereitung Montage / Preparation assembly / 4.1.1 Het model 8710 is bestemd voor inbouw in een keukenkast La hotte aspirante est destinée à être installée dans une armoire van 60 cm breed, het model 8740 is bestemd voor inbouw de cuisine de 60 cm de large, le modèle 8740 est destiné... - Page 13 All manuals and user guides at all-guides.com 4.1.1 4.1.2...
- Page 14 All manuals and user guides at all-guides.com 4.1.3 Uithalen van de vetfilters. Retrait des filtres à graisse. In model 8710 bevinden zich 2 vetfilters. Le modèle 8710 comprend 2 filtres à graisse. In model 8740 bevinden zich 3 vetfilters. Le modèle 8740 comprend 3 filtres à graisse. In model 8770 bevinden zich 4 vetfilters.
- Page 15 All manuals and user guides at all-guides.com 4.1.3...
- Page 16 All manuals and user guides at all-guides.com Montage van de beugels / Montage des supports Montage des Halterungen / Mounting the brackets 4.2.1 Zorg voor een keukenkast zonder bodem. De kastdeur mag Prévoyez une armoire de cuisine sans fond. La porte de l’ar- nooit lager zijn dan de onderkant van de afzuigkap.
- Page 17 All manuals and user guides at all-guides.com 4.2.1 x 10 906108...
- Page 18 All manuals and user guides at all-guides.com Bevestigen van de afdichtplaten / Attacher les plaques d’étanchéité /Anbringen der Dichtungsplatten / Attaching the sealing plates 4.3.1 Om de achterzijde aan de binnenkant van de kast af te dichten: Pour obturer l’arrière à l’intérieur de l’armoire : Meet de binnenmaat van de kast (voorzijde van kast tot achter- Mesurez la dimension intérieure de l’armoire (de l’avant de l’ar- wand).
- Page 19 All manuals and user guides at all-guides.com 4.3.1 4.3.2 906161...
- Page 20 All manuals and user guides at all-guides.com Montage van de afzuigkap / Montage de la hotte aspirante / Montage der dunstabzugshaube Mounting the extractor hood 4.4.1 Poussez la hotte directement vers le haut dans l’armoire de cui- Druk de afzuigkap vanaf de onderzijde recht omhoog in het sine par le bas.
- Page 21 All manuals and user guides at all-guides.com 4.4.1...
-
Page 22: Verbind Het Afvoeerkanaal / Connecter Le Drain
All manuals and user guides at all-guides.com Verbind het afvoeerkanaal / Connecter le drain / Abfluss anschließen / Connect the drain 4.5.1 Verbind het afvoerkanaal met een slangklem of aluminium tape Raccordez le canal d’évacuation du moteur à l’aide d’un collier aan de uitlaat van de motor. - Page 23 All manuals and user guides at all-guides.com 4.5.1 4.6.1 906151...
-
Page 24: Zet Het Toestel Vast / Réparer L'appareil
All manuals and user guides at all-guides.com Zet het toestel vast / Réparer l’appareil / Repariere das Gerät / Fix the device 4.7.1 Aan de linker en de rechterzijde ziet u in totaal 4 schroeven. Sur les côtés gauche et droit, vous verrez en tout 4 vis. Span deze aan om het toestel vast te zetten. - Page 25 All manuals and user guides at all-guides.com 4.7.1...
- Page 26 All manuals and user guides at all-guides.com Afdichten van de onderkant / Sceller le fond / Boden abdichten / Sealing the bottom 4.8.1 Pour obturer hermétiquement l’arrière de la partie inférieure, la Om de achterzijde aan de onderkant af te dichten, kan de barre de réglage peut être coulissée vers l’arrière.
- Page 27 All manuals and user guides at all-guides.com 4.8.1 4.8.2...
- Page 28 All manuals and user guides at all-guides.com Afdichten van de zijkant / Joint latéral / Abdichtung von der Seite / Sealing the side / 4.9.1 Om de opening tussen de kap en de kast af te dichten druk je Pour obturer l’espace entre la hotte et l’armoire, enfoncez les bijgeleverde rubbers tussen de kap en de kast caoutchoucs fournis entre la hotte et l’armoire.
- Page 29 All manuals and user guides at all-guides.com 2.9.1...
