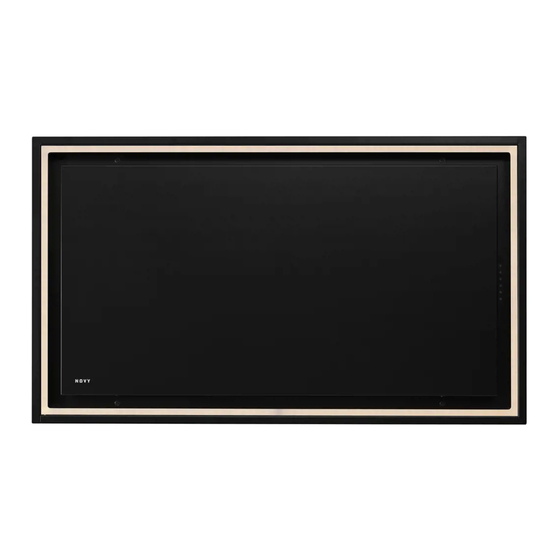

Novy Pureline Pro Cubic Manuel D'entretien

Masquer les pouces

page de 36

/ 36
Signets

Liens rapides

Télécharger ce manuel

FR V1.0

MANUEL D'ENTRETIEN Pureline Pro Cubic / Compact

Généralités

Remplacement du cadre d'éclairage

Réparation du circuit imprimé de la carte contrôleur (problème d'éclairage)

Remplacement de la carte contrôle

Remplacement du câble plat

Support de la carte électronique

Réglage des témoins lumineux

Bouton-poussoir avec câblage derrière le filtre à graisses

Remplacement du moteur (modèle de moteur Cubic)

Remplacement du capteur (modèle de moteur Cubic)

Remplacement du capteur complet (modèle de moteur Cubic)

Remplacement du moteur (modèle de moteur Compact)

Pureline Compact V01/V18 et Pureline Pro Compact V01

Remplacement du moteur (modèle de moteur Compact)

Pureline Compact ≥V19 et Pureline Pro Compact ≥V02

Remplacement du capteur (modèle de moteur Compact)

Remplacement du capteur complet (modèle de moteur Compact)

Annexes 1 et 2 Schéma électrique

Sommaire des Matières pour Novy Pureline Pro Cubic

Page 1 FR V1.0 MANUEL D'ENTRETIEN Pureline Pro Cubic / Compact Généralités Remplacement du cadre d'éclairage Réparation du circuit imprimé de la carte contrôleur (problème d'éclairage) Remplacement de la carte contrôle Remplacement du câble plat Support de la carte électronique Réglage des témoins lumineux Bouton-poussoir avec câblage derrière le filtre à...
Page 2 • Les pièces défectueuses ou endommagées ne peuvent être remplacées que par des pièces d'origine Novy. • L'installation, la réparation et le raccordement électrique de l'appareil doivent être confiés à un professionnel qualifié.
Page 3 FR V1.0 Remplacement du cadre d'éclairage Attention : 1 ou plusieurs bandeaux LED sont défectueux ? Remplacez tout le cadre LED. • Ouvrez le panneau inférieur et retirez les filtres à graisses de la hotte de cuisine pour éviter qu'ils ne tombent. •...
Page 4 FR V1.0 • Déconnectez les 4 connecteurs à 3 broches servant au câblage LED de la carte contrôle.
Page 5 FR V1.0 • Détachement des attaches. • Attachez une cordelette de tirage au câblage LED du bandeau LED court le plus éloigné de la carte contrôleur. Le câblage des 3 autres bandes de LED est proche de la trappe de service. Aucune cordelette de tirage n'est nécessaire pour celles la. •...
Page 6 FR V1.0 • Insérez délicatement un petit tournevis plat dans l'angle entre le boîtier de la hotte et le cadre LED. Le cadre LED est retenu par des ressorts. • La pièce d'angle sera modifiée dans la prochaine mise à jour du produit. Vous pouvez ensuite utiliser un petit tournevis pour déclipser le cadre d'éclairage sous la pièce d'angle et entre le boîtier.
Page 7 • Reliez les connecteurs à la carte contrôleur comme indiqué sur l'illustration. Numéro d'article LED-frame Pureline Pro Cubic / Compact voir liste des pièces de rechange Installation : suivre l'ordre inverse + schéma électrique (voir annexe 1 : schéma électrique).
Page 8 FR V1.0 Réparation du circuit imprimé de la carte contrôle (problème d'éclairage) • Ouvrez le panneau inférieur et retirez les filtres à graisses de la hotte de cuisine pour éviter qu'ils ne tombent. • Retirez les vis de la trappe de service. L'électronique est située derrière cette trappe. Utilisez un tournevis / un embout TX15.
Page 9 FR V1.0 • Les contacts Insérez le petit circuit imprimé de réparation dans la carte contrôle. enfichables se trouvent derrière les connecteurs. Ils ne s'adaptent que dans un seul sens. • Cette solution sera incorporée à la carte contrôle lors de la prochaine mise à jour de celle-ci.
Page 10 FR V1.0 Remplacement de la carte contrôleur • Ouvrez le panneau inférieur et retirez les filtres à graisse de la hotte de cuisine pour éviter qu'ils ne tombent. • Retirez les vis de la trappe de service. L'électronique est située derrière cette trappe. Utilisez un tournevis / un embout TX15.
Page 11 FR V1.0 • Débranchez les connecteurs électriques de la carte contrôleur. Notez attentivement l'emplacement et la position des connecteurs.
Page 12 FR V1.0 • Dévissez les deux antennes avec un tournevis (PZ0). • Veillez à ne pas endommager le câble avec les connecteurs. • 5x écarteurs : les pincer un à un avec une pince à bec plat de façon à dégager le circuit imprimé.
Page 13 Carte contrôle avec antenne BT-RF Pureline Pro Compact voir liste des pièces de rechange Carte contrôle avec antenne BT-RF Pureline Pro Cubic voir liste des pièces de rechange Installation : suivre l'ordre inverse + schéma électrique (voir annexe 1 : schéma électrique).
Page 14 FR V1.0 Remplacement du câble plat • Voir l'explication « Remplacement de la carte contrôle. • Du module des témoins lumineux Notez la position du connecteur du câble plat et le côté du câble plat marqué en rouge. Numéro d'article Câble plat voir liste des pièces de rechange...
Page 15 FR V1.0 Remplacement du moteur (modèle de moteur Cubic) • Ouvrez le panneau inférieur. • Retirez les filtres à graisses de la hotte.
Page 16 FR V1.0 • Retirez la grille de sécurité. • Retirez le moteur de son support. Il y a 2 ergots sur le boîtier du moteur. Ces ergots sont emboités dans le support métallique. Saisissez le moteur à deux mains et faites- le glisser vers la droite jusqu’à...
Page 17 FR V1.0 • Détachez le câble du moteur. • Enlevez le moteur. Numéro d'article Moteur Cubic voir liste des pièces de rechange Installation : suivre l'ordre inverse + schéma électrique (voir annexe 1 : schéma électrique). Attention : veillez à ce que les câbles de connexion soient correctement placés, afin qu'ils ne soient pas endommagés...
Page 18 FR V1.0 Remplacement du capteur (modèle de moteur Cubic) • Voir l'explication « Remplacement du moteur (modèle de moteur Cubic) ». • Trouvez le capteur avec votre main et retirez-le en l'extrayant du support du capteur. Le capteur est maintenu en place magnétiquement sur le support du capteur. Le nouveau capteur se fixe automatiquement sur le support du capteur.
Page 19 FR V1.0 Remplacement du capteur complet (modèle de moteur Cubic) • Voir l'explication « Remplacement du moteur (modèle de moteur Cubic) » et « Remplacement du capteur (modèle de moteur Cubic) ». • Débranchez précautionneusement l'ensemble du support de la gaine. •...
Page 20 FR V1.0 Remplacement du moteur (modèle de moteur Compact) Ce qui suit s'applique aux modèles et versions suivants : • Pureline Compact V01 et V18 6710/6711/6712/6720/6721/6810/6811/6812/6820/6821/6822 • Pureline Pro Compact V01 6910/6911/6912/6920/6921/6922 • Ouvrez le panneau inférieur. • Retirez les filtres à graisses de la hotte.
Page 21 FR V1.0 • Retirez la grille de sécurité en dévissant les 4 vis.
Page 22 FR V1.0 • Retirez les 4 vis de la plaque de base du moteur. • Sortez le moteur de la hotte de cuisine avec sa plaque de base, en l'inclinant.
Page 23 FR V1.0 • Retirez le clips placé sur la connexion du connecteur. • Déconnectez les connecteurs de façon à ce que le moteur soit complètement séparé de la hotte.
Page 24 FR V1.0 • Retirez les vis du couvercle du connecteur. • Détachez les fils du connecteur.
Page 25 FR V1.0 • Retirez les vis de la plaque de base du moteur et détachez le moteur de sa plaque de base. • de la même manière que sur Prenez le nouveau moteur et coupez et démontez les câbles l'ancien moteur Numéro d'article Moteur Compact voir liste des pièces...
Page 26 FR V1.0 Remplacement du moteur (modèle de moteur Compact) Ce qui suit s'applique aux modèles et versions suivants : • Pureline Compact ≥V19 6710/6711/6712/6720/6721/6810/6811/6812/6820/6821/6822 • Pureline Pro Compact ≥V02 6910/6911/6912/6920/6921/6922 • Ouvrez le panneau inférieur. • Retirez les filtres à graisses de la hotte.
Page 27 FR V1.0 • Retirez les vis de la trappe de service. L'électronique est située derrière cette trappe. Utilisez un tournevis / un embout TX15. • Retirez le clips du câble du moteur.
Page 28 FR V1.0 • Déconnectez le connecteur du câble du moteur de la carte contrôle. • Déconnexion du câble de terre.
Page 29 FR V1.0 • Fixez une cordelette de tirage au câble du moteur avec du ruban adhésif. Assurez- vous qu'il y est fermement fixé. • La cordelette de tirage permet de placer facilement le nouveau câblage du moteur dans l'unité.
Page 30 FR V1.0 • Retirez la grille de sécurité en dévissant les 4 vis.
Page 31 FR V1.0 • Retirez les 4 vis de la plaque de base du moteur. • Sortez le moteur de la hotte avec sa plaque de base, en l'inclinant.
Page 32 FR V1.0 • Tirez précautionneusement le câble du moteur à travers la hotte. Faites-le délicatement, et vérifiez que la cordelette de tirage ne se détache pas du câblage. • Détachez la cordelette de tirage et attachez-la sur le nouveau câble du moteur. •...
Page 33 FR V1.0 Remplacement du capteur (modèle de moteur Compact) • Voir l'explication « Remplacement du moteur (modèle de moteur Compact) ». Le moteur ne doit pas être enlevé. • Trouvez le capteur avec votre main et retirez-le en l'extrayant du support du capteur. Le capteur est maintenu en place magnétiquement sur le support du capteur.
Page 34 FR V1.0 Remplacement du capteur complet (modèle de moteur Compact) • Voir l'explication « Remplacement du moteur (modèle de moteur Compact) » et « Remplacement du capteur (modèle de moteur Compact) ». • Débranchez précautionneusement l'ensemble du support de la gaine. •...
Page 35 FR V1.0 Annexe 1 Schéma électrique (Pureline Pro TI-ELEC) Sans module d'entrée/sortie 990036...
Page 36 FR V1.0 Annexe 2 Schéma électrique (Pureline Pro TI-ELEC) Avec module d'entrée/sortie 990036...
