Installation / intégration
Construction X-PM
Alimentation en tension via le convertisseur de fréquences
Tension du moteur/fréquence du moteur
(plaque signalétique du moteur)
300-400 V 3 50-75 Hz

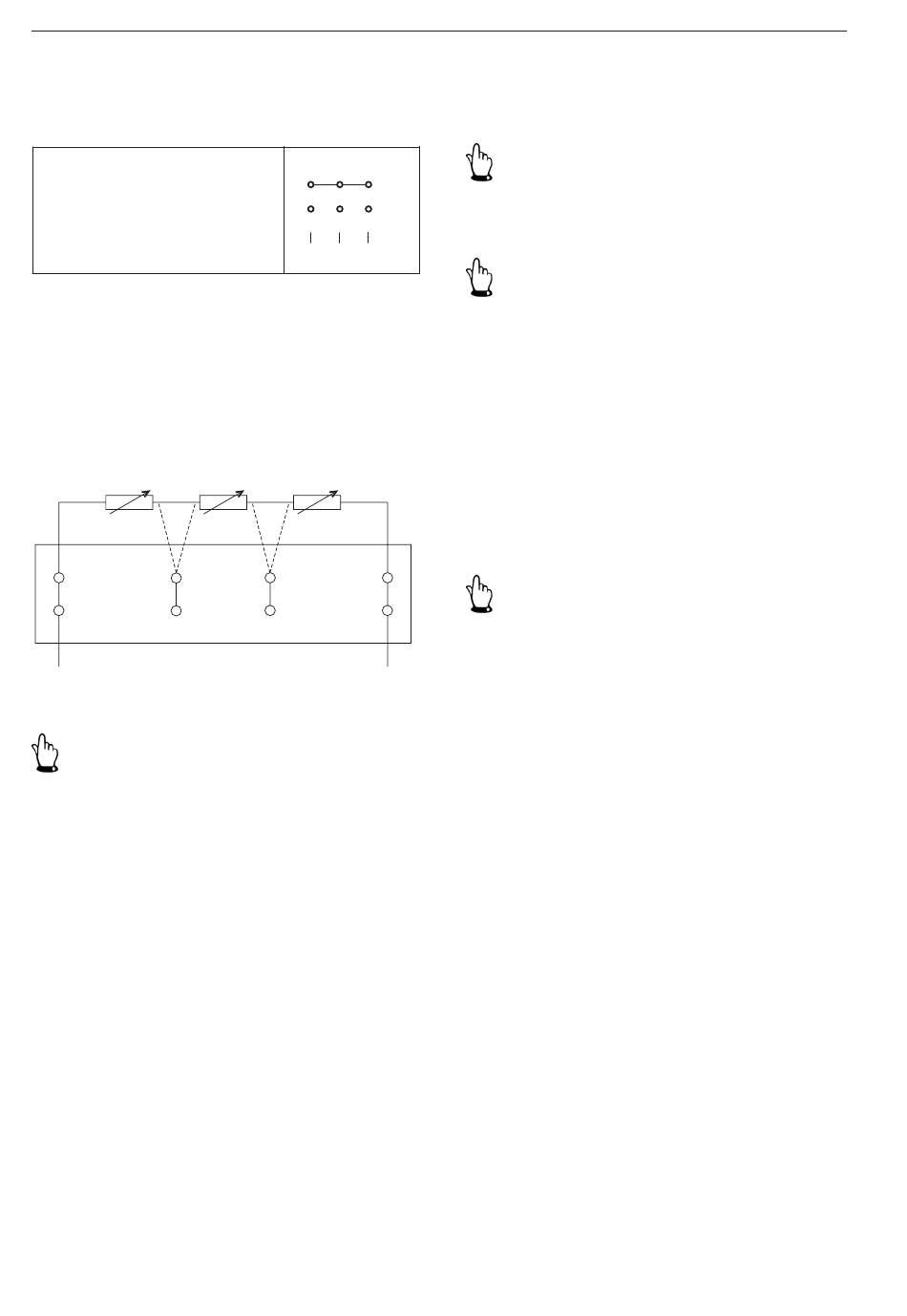

5.7.1 Raccord des thermistors PTC
Des variations sont possibles en raison des divers fabricants
de moteurs et tailles. Prendre en compte les documents
joints au moteur et les informations dans le couvercle de la
boîte à bornes.
1
A1
A propos du déclencheur
Important !
- Tension nominale de max. 2,5 V courant continu !
- Exploiter uniquement en liaison avec un déclencheur !
- Utiliser un pont de mesure ou un ohmmètre pour contrôler
les résistances.
- Affectation des bornes A1 et A2 (si existante) en cas de
défaillance du thermistor PTC.
28
W2 U2
V2
3
U1
V1 W1
L1
L2
L3
A2
2
5.8
Fonctionnement avec convertisseur de fréquen-
ces
Important !
Respecter les instructions de service jointes !
Important !
Pompes du type UNIBAD-PM uniquement pour le mode de
convertisseur de fréquences.
Le raccordement d'un convertisseur de fréquences est aussi
possible, jusqu'à 30/36°kW, en montage direct (UNIBAD-XC
uniquement montage mural).
Régulation de fréquences possibles de la pompe dans la
plage de 30 à 50 Hz (30 à 60 Hz) en fonction des conditions
de service.
Régulation de fréquence des pompes du type UNIBAD-PM
en fonction des conditions de service.
Important !
Les convertisseurs de fréquence doivent répondre à la direc-
tive de basse tension et de CEM de l'Union Européenne.
Utiliser un commutateur de protection contre les courants
de fuite tous-courants si nécessaire.
5.9
ETS X4
Pour le montage et le raccordement électrique de l'ETS X4,
voir les instructions de service jointes.
5.10
Pose des conduites
Poser la conduite de refoulement selon les directives res-
pectives en vigueur ainsi que dans le respect des directives
de prévention des accidents applicables.
