Cartes Enfichables; Carte Téléphonique - Agri-Alert 800EZE Mode D'emploi

Agri-Alert 800EZE

Cartes Enfichables

Pour réduire les risques d'incendie, utiliser
uniquement des conducteurs de télécommunications
ATTENTION
26 AWG ou de section supérieure.
Notes D'installation
Entrée des câbles : Tous les fils entrant dans l'appareil doivent passer à travers la paroi inférieure du boîtier. Utiliser un
marteau et un poinçon pour percer les trous qu'il vous faut. Ne jamais percer le dessus ni les côtés du boîtier pour prévenir
les infiltrations d'eau.
Fixation de l'appareil au mur : Laisser un espace libre d'au moins 12 pouces au-dessus de l'appareil pour permettre d'ôter
le couvercle et d'effectuer l'entretien.
Branchement des zones : Lors du branchement d'une zone, utiliser le bornier "COM" situé au côté immédiat du bornier de
la zone. Un maximum de 2 zones peuvent être connectées sur un même bornier "COM".
Branchement de la sirène : Assurez-vous que la batterie est branchée et qu'elle fonctionne correctement avant de brancher
la sirène. Si la sirène n'est pas utilisée, relier une résistance de 1.5kOhm 1/2W entre le bornier positif et le bornier négatif de
la sirène ou désactiver l'option de la sirène dans l'appareil (consulter la section 3.5 du manuel de l'usager).
Carte Téléphonique
Ligne Téléphonique Sortie
Ligne Téléphonique
Entrée
Terre
"PHONE CARD"
Fiche Métallique
Carte T° Extérieure
IN
COM
Terre
Sonde T° Extérieure
Fiche Métallique

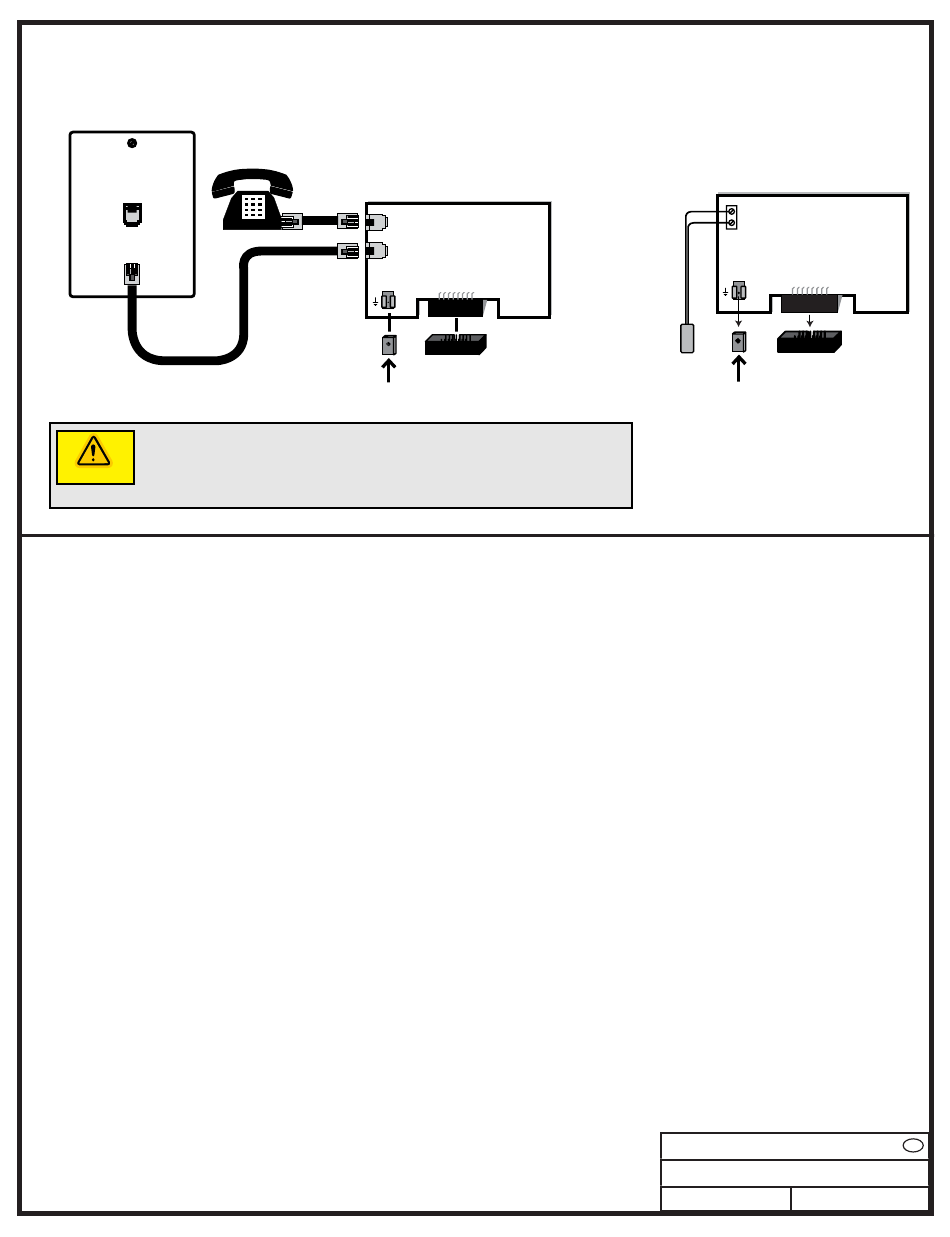

SCHÉMA DE BRANCHEMENT
#891-00441
"OUTDOOR"
FR
AA800EZE
REV 05
Page 2
