Codes de commande - Notes
{1} P<16 bar. Approuvé FDA, mais pas approuvé en 3A.
{2} Seulement 0...400 bar pression relative.
Collier refroidisseur non applicable.
{3} P<16 bar. Ce raccord n'a ni membrane ni remplissage d'huile.
{4} L'affi cheur numérique ne peut être monté qu'en usine (BADK).

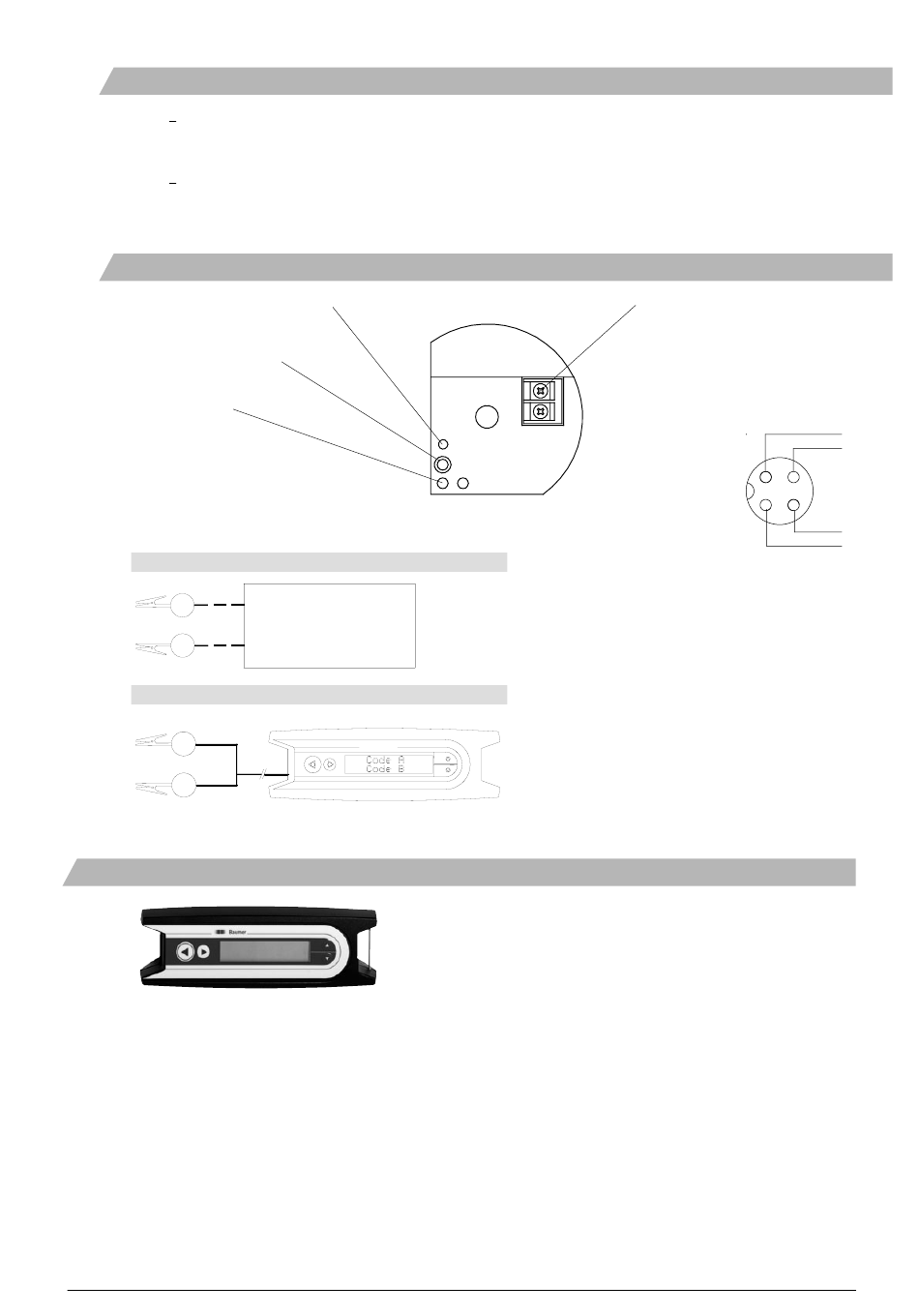

Raccord électrique
LED, allumée pendant le réglage du
point zéro
Bouton poussoir Auto Zéro
1 & 2: Fiches pour relier le
FlexProgrammer
Note:
Déconnectez le fi ls du Profi bus PA avant de connecter
le FlexProgrammer au FlexBar 3431.
FlexProgrammer
1
2
FlexProgrammer 9701
Pince rouge
1
2
Pince noire
Nota: Température ambiante de 0...50°C
Accessories
Le FlexProgrammer 9701 est un outil dédié pour confi gurer tous les
produits programmables Baumer.
La référence 9701-0001 se compose:
D'une interface FlexProgrammer
D'un CD incluant le logiciel fl exProgram et les pilotes du produit (DTM)
D'un câble USB
D'un câble avec 2 pinces crocodile
www.baumerprocess.com
Sous réserve des modifi cations sans préavis
FlexProgrammer
{5} Les accessoires du FlexBar 3431 sont généralement livrés
séparément. Si vous voulez avoir les accessoires montés en
usine, veuillez utiliser le code de commande 81 26-950.
{6} Avec l'affi cheur la température minimale est de -10°C
{7} Mesure avec câble blindé, 2-fi ls, paire torsadée.
{8} Avec joint EPDM en standard.
Joint silicone (VMQ) en option (à spécifi er).
®
FlexBar
+1
-2
Zero
1 2
GSD & EDD fi chier sur diskette 9000-0015
Affi cheur numérique
Câble Profi bus
®
PA
2-fi ls torsadé blindé
Attention: En accord avec le standard
Profi bus
®
PA, le blindage du câble doit être
relié au niveau du presse-étoupe installé sur le
boitier de l'appareil.
9000-0013 {4}
Notice technique 3431-1
2 (-)
N. c.
1 (+)
N. c.
