Réparation
Remplacement de
de la la la cartouche
Remplacement
Remplacement
de
réchauffeur
réchauffeur
réchauffeur

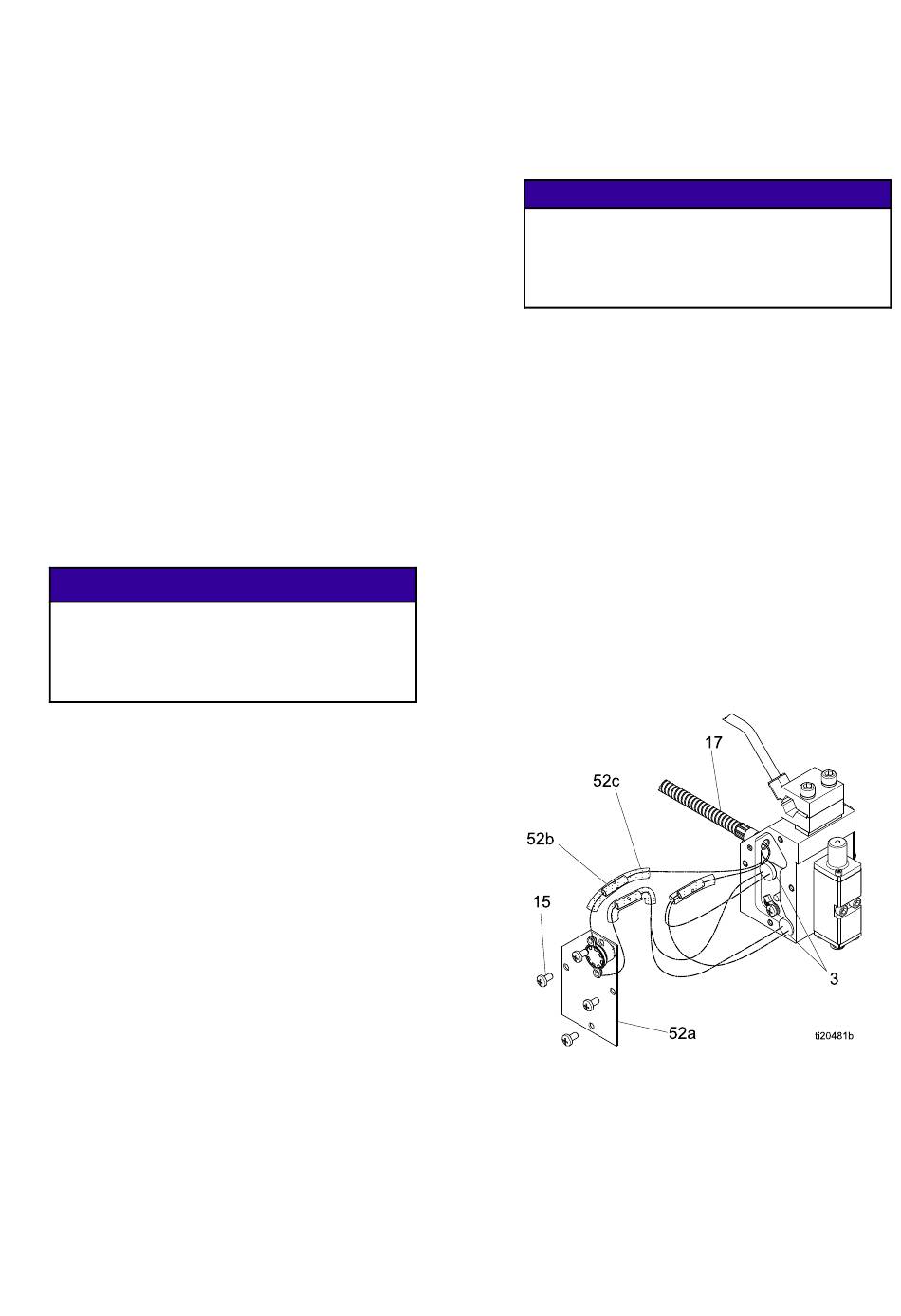

1. Démonter l'ensemble du pistolet.
2. Utiliser un tournevis cruciforme pour retirer les vis (15)
et la plaque-couvercle (52) du collecteur.
3. Retirer les cartouches de réchauffeur (3) du collecteur
(1).
Note
Noter l'emplacement des réchauffeurs et les
longueurs de fils.
Note
Sur les pistolets qui n'ont pas un profil bas
si la cartouche du réchauffeur ne sort pas
facilement, retirer l'autre plaque-couvercle
(18) et pousser pour le faire sortir avec un
petit tournevis.
4. Sortir les manchons bout-à-bout (52b) des fils (3) du
réchauffeur, la coupure thermique (52a) et le guide-fils
(17) du cordon.
5. Resertir les nouveaux fils du réchauffeur dans les
nouveaux manchons (52b). Voir le schéma de câblage.
ATTENTION
ATTENTION
ATTENTION
Pour ne pas avoir de court-circuit et ainsi de griller
un fusible MZLP, veiller à ce que les fils nus soient
recouverts de ruban en fibre de verre et que les
manches (52c) soient centrées sur les manchons
(52b).
6. Introduire les nouvelles cartouches (3) du réchauffeur
dans le collecteur (1), en plaçant le réchauffeur et ses
fils les plus courts à proximité de l'orifice de câblage.
Note
Ne pas appliquer de la graisse thermique sur
la cartouche du réchauffeur.
7. Réinstaller la plaque-couvercle (52) du collecteur.
8. Rebrancher le cordon (17) sur le tuyau chauffé.
9. Rebrancher le connecteur de l'alimentation électrique
de l'électrovanne à sur l'électrovanne (9).
Remplacement du
du RTD
Remplacement
Remplacement
du
Le RTD est remplacé lors du remplacement de tout
le cordon. Voir
Remplacement du cordon, page 22
pour les instructions.
Remplacement de
Remplacement
Remplacement
de la la la coupure
de
thermique
thermique
thermique
1. Démonter l'ensemble du pistolet.
20
cartouche du
du
cartouche
du
,
RTD
RTD
coupure
coupure
2. Utiliser un tournevis cruciforme pour retirer les quatre
vis (15) et la plaque-couvercle (52) du collecteur.
3. Enlever les manchons des fils (3) du réchauffeur et
le cordon (17).
4. Sertir les fils. Voir le
schéma de câblage, page
ATTENTION
ATTENTION
ATTENTION
Pour ne pas avoir de court-circuit et ainsi de griller
un fusible MZLP, veiller à ce que les fils nus soient
recouverts de ruban en fibre de verre et que les
manches (52c) soient centrées sur les manchons
(52b).
a. Glisser les manchons (52c) sur chaque paire de
fils avant de sertir.
b. Sertir le manchon bout-à-bout (52b) sur les fils du
cordon du réchauffeur (17) et les fils du réchauffeur
(3). Tirer légèrement sur le manchon pour vérifier
qu'il est bien serti.
c. Sertir le fil blanc sur un fil (52a) de la coupure
thermique.
d. Sertir l'autre fil (52a) de la coupure thermique sur
un des fils (3) du réchauffeur.
e. Sertir l'autre fil du réchauffeur sur le fil noir(17).
f.
Entourer un petit morceau de ruban de fibre de
verre autour de chaque manchon (52b).
g. Centrer les manchons (52c) sur chaque manchon
(52b) enveloppé de ruban.
5. Pousser prudemment les fils dans le collecteur.
Remettre la plaque (52) et revisser les vis (15).
21.
