Atlas DCA Pro - Manuel de l'utilisateur

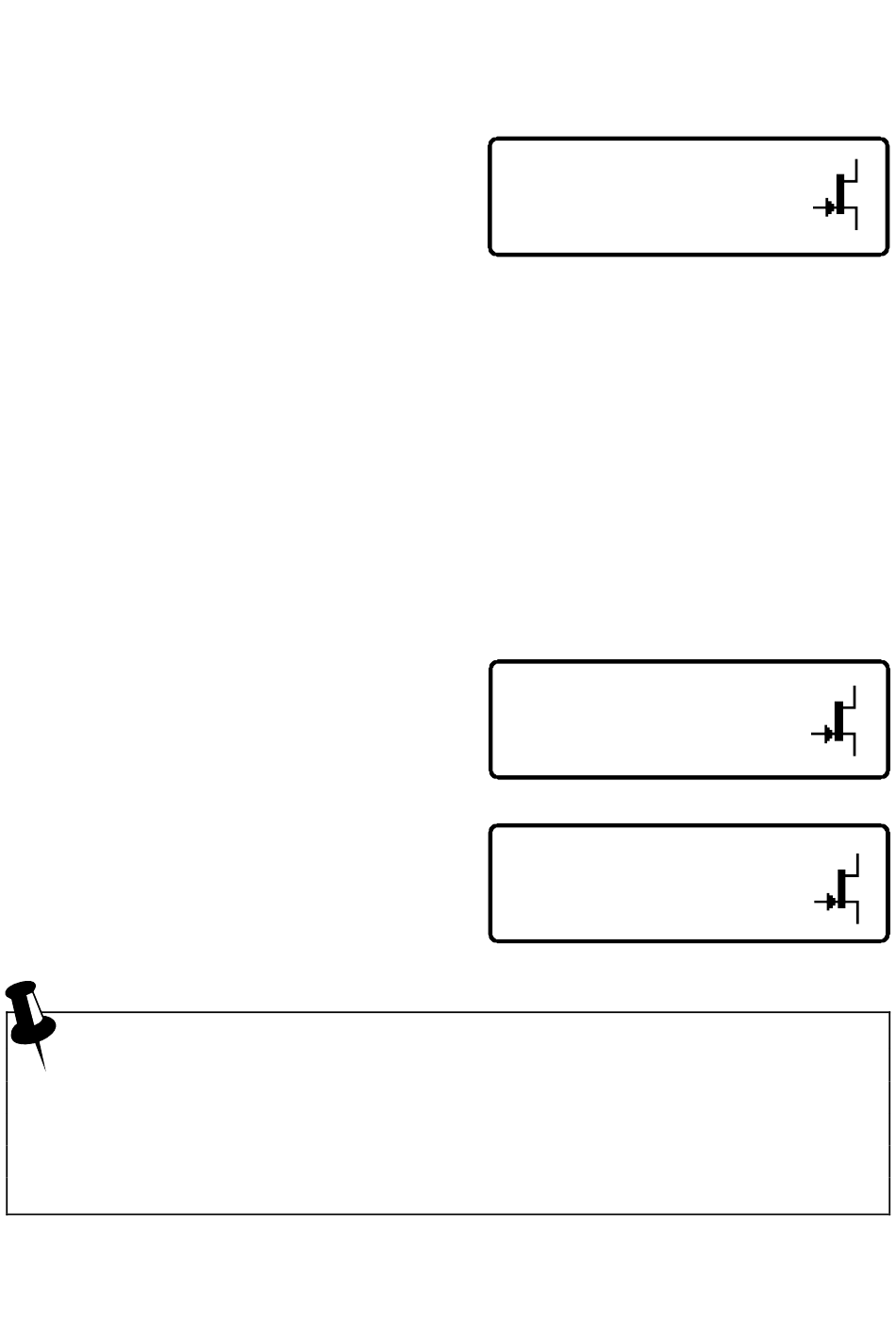

Caractéristiques « On »
L'analyseur DCA Pro mesure la tension
existant entre grille et source, tension
nécessaire pour atteindre le début d'une
bonne conduction entre drain et source
du JFET analysé. Si celui-ci a un
courant de saturation inférieur à 5mA, l'analyseur tentera d'utiliser un courant
« on » plus faible.
Transconductance
Alors que le JFET est conducteur, le gain du JFET (transconductance) est
mesuré. Transconductance est la contraction de « conductibilité de transfert »
La transconductance est souvent mesurée en mA/V (parfois connue sous la
dénomination mmhos (ancienne unité) ou mSiemens). Il s'agit de la variation
du courant de drain qui se traduit en changement de la tension grille-source:
L'analyseur
DCA
transconductance en déterminant le
changement de tension de la grille
nécessaire pour obtenir un changement
de courant de drain de 3,0mA à 5,0mA.
Tension nulle grille-source
Enfin, le courant de drain pour une
tension
nulle
est mesuré.
La transconductance est mesurée par le DCA Pro sur une petite plage
de courant de drain (généralement de 3mA à 5mA). Les valeurs de la
transconductance supérieures à 20mA/V peuvent produire une
résolution de mesure grossière en raison du changement de la tension
de la grille qui doit être infime. De plus, les valeurs supérieures à
99mA/V sont affichées ainsi « >99mA/V ».
ou Pente
g
fs
Pro
mesure
entre grille et source
V GS (on)=-1.10V
at I D =5.00mA
= ∆I
/ ∆V
DS
GS
la
g fs =13.6mA/V
at I D =3mA to 5mA
I D =6.67mA
at V GS =0.00V
and V DS =4.78V
Page 26
Décembre 2015 – Rev 1.4
