Deutschmann Automation GmbH
14.3.3

TERM 6-T

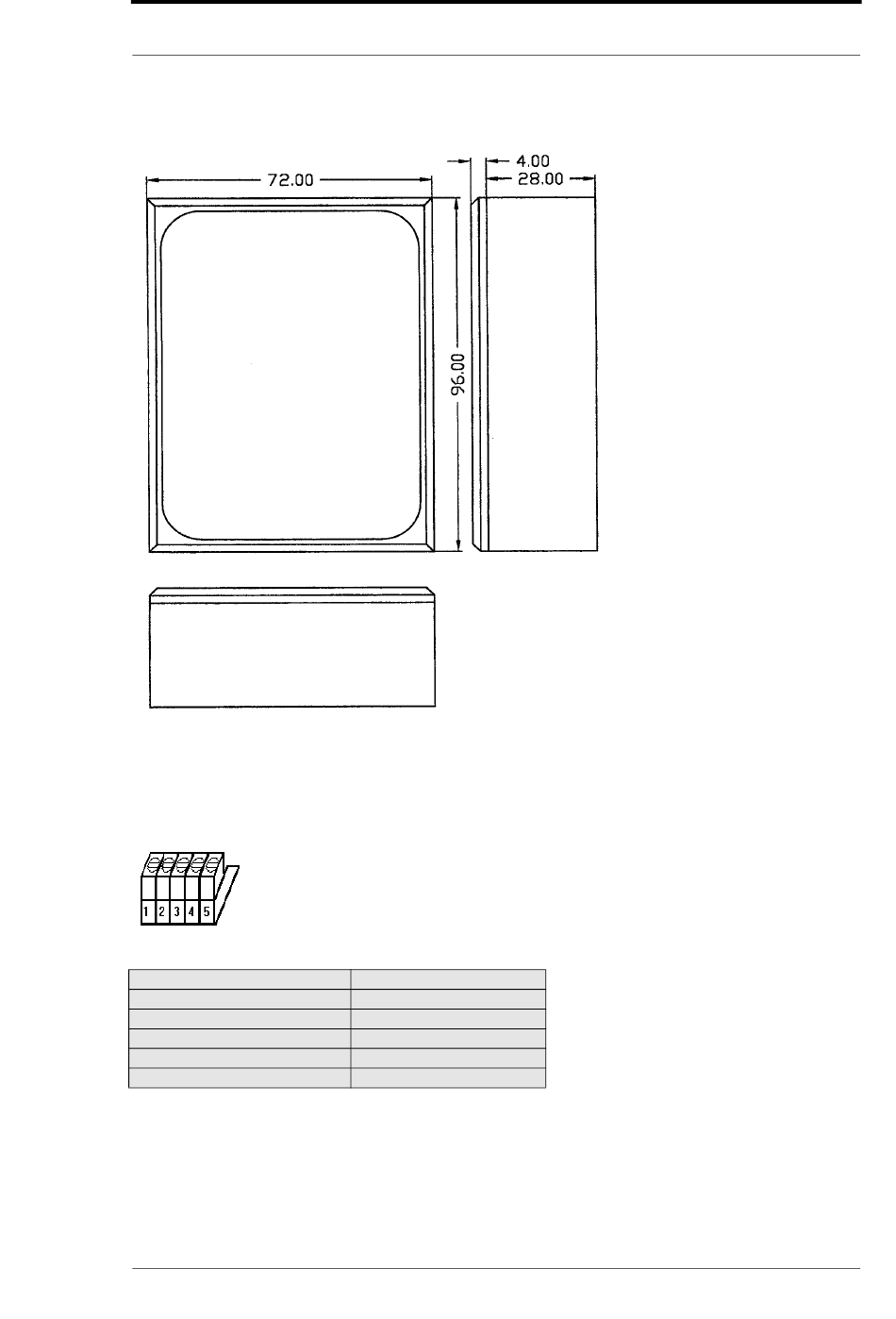

Illustration 14: plan coté technique TERM 6-T

14.4 Affectation des broches TERM 6

L'unité externe de commande peut être raccordée par raccord enfichable à visser à 5 pôles avec
l'affectation suivante:
Illustration 15: affectation des broches TERM 6
Broche n°
1
2
3
4
5
19.10.01 Manuel d'utilisateur LOCON 24, 48, 64 et TERM 24 et TERM 6 V. 6.8
Appareil de base TERM 6 (unité de commande externe)
Signification
24 volts DC
GND
Rx-TERM (DICNET-)
Tx-TERM (DICNET+)
GND
71
