Commande via TERM 24
Vous quittez le menu avec
13.6 Fonctions de logique
16 sorties hardware externes du dispositif de connexion à cames ('Axx' sur l'écran) et 16 sorties
internes (indicateur; 'M' sur l'écran) peuvent être programmées et si besoin est munies d'un
temps de décalage de déclenchement (sorties 1..8). Chaque sortie et chaque indicateur peuvent
être composés au maximum de 3 enchaînements quelconques (ET, OU, ET-PAS, OU-PAS) et
de 4 opérandes. Il est possible d'utiliser comme opérandes pour les enchaînements
•
les 16 entrées hardware externes (E01..E16)
les 16 sorties de cames internes (N01..N16)
•
•
les 16 indicateurs internes (M01..M16)
un registre à décalage 32 bits
•
Les sorties et l'indicateur peuvent être inversés. La représentation se fait sur l'écran LCD avec
les lettres minuscules 'a' ou 'm'.
A l'état de livraison (pas de logique programmée), les sorties externes sont reliées aux sorties de
cames internes correspondantes, c'est-à-dire que le dispositif de connexion à cames se com-
porte comme s'il n'y avait pas de logique.

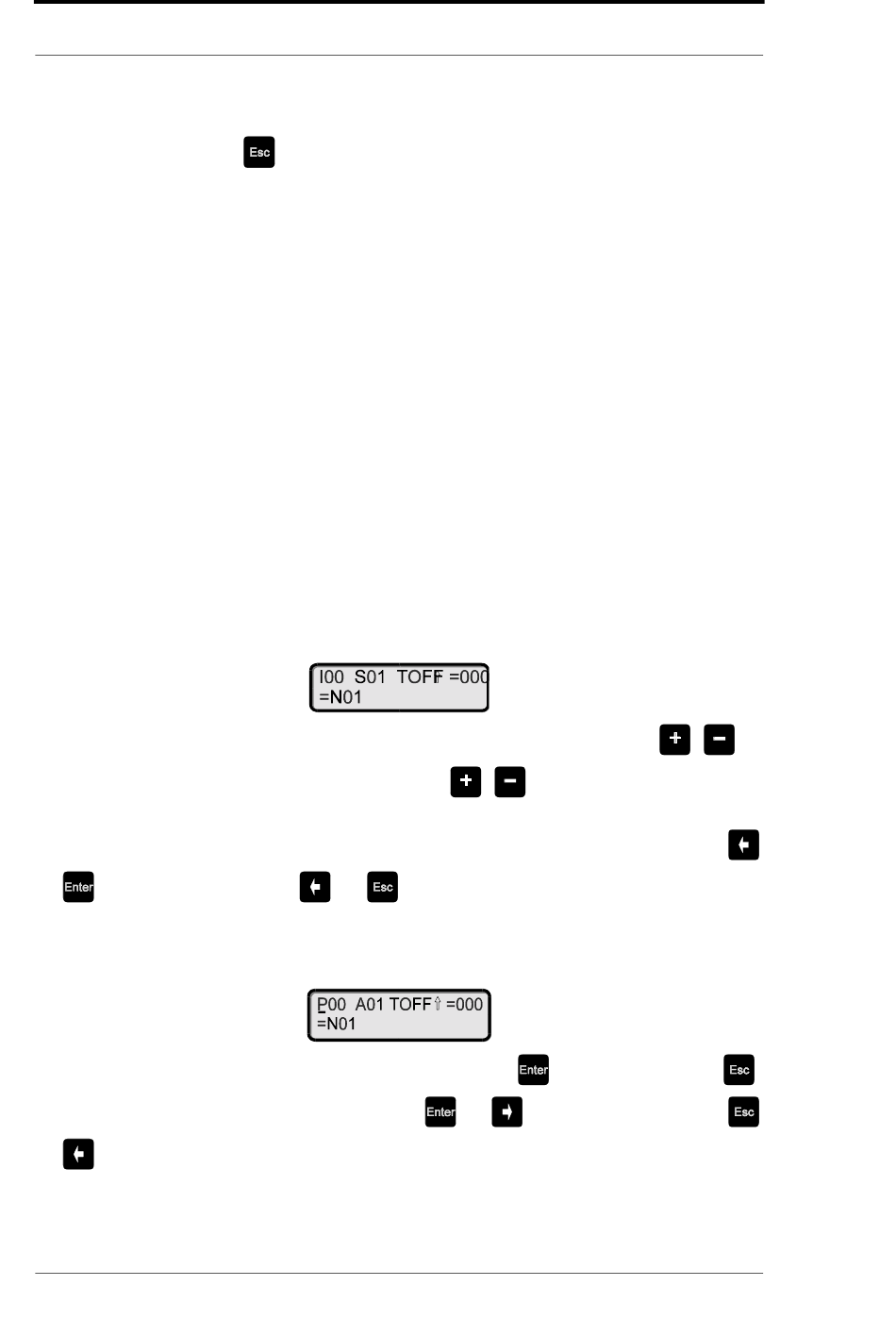

Lorsque ce point de menu est appelé, on a l'image suivante sur l'écran LCD (lorsqu'aucune
logique n'a encore été programmée):
L'entrée dans les différents champs peut être réalisée au choix avec les touches
le pavé numérique. En cas d'entrée avec les touches
senté comme sur l'illustration figurant ci-dessus. La valeur est immédiatement enregistrée et n'a
plus besoin d'être confirmée. Le champ d'entrée suivant peut être atteint avec les touches
ou
. Retour avec les touches
En cas d'entrée par le pavé numérique, le curseur se transforme en un tiret de soulignement
comme représenté ci-dessous:
Avec ce type d'entrée, chaque entrée doit être confirmée avec
Vous parvenez au champ suivant avec les touches
ou
.
62
Manuel d'utilisateur LOCON 24, 48, 64 et TERM 24 et TERM 6 V. 6.8
.
ou
.
Deutschmann Automation GmbH
, vous voyez un curseur repré-
ou interrompue avec
ou
. Retour d'un champ avec
ou
.
19.10.01
