Manuels Connexes pour SHOWTEC SM-8/2
Sommaire des Matières pour SHOWTEC SM-8/2

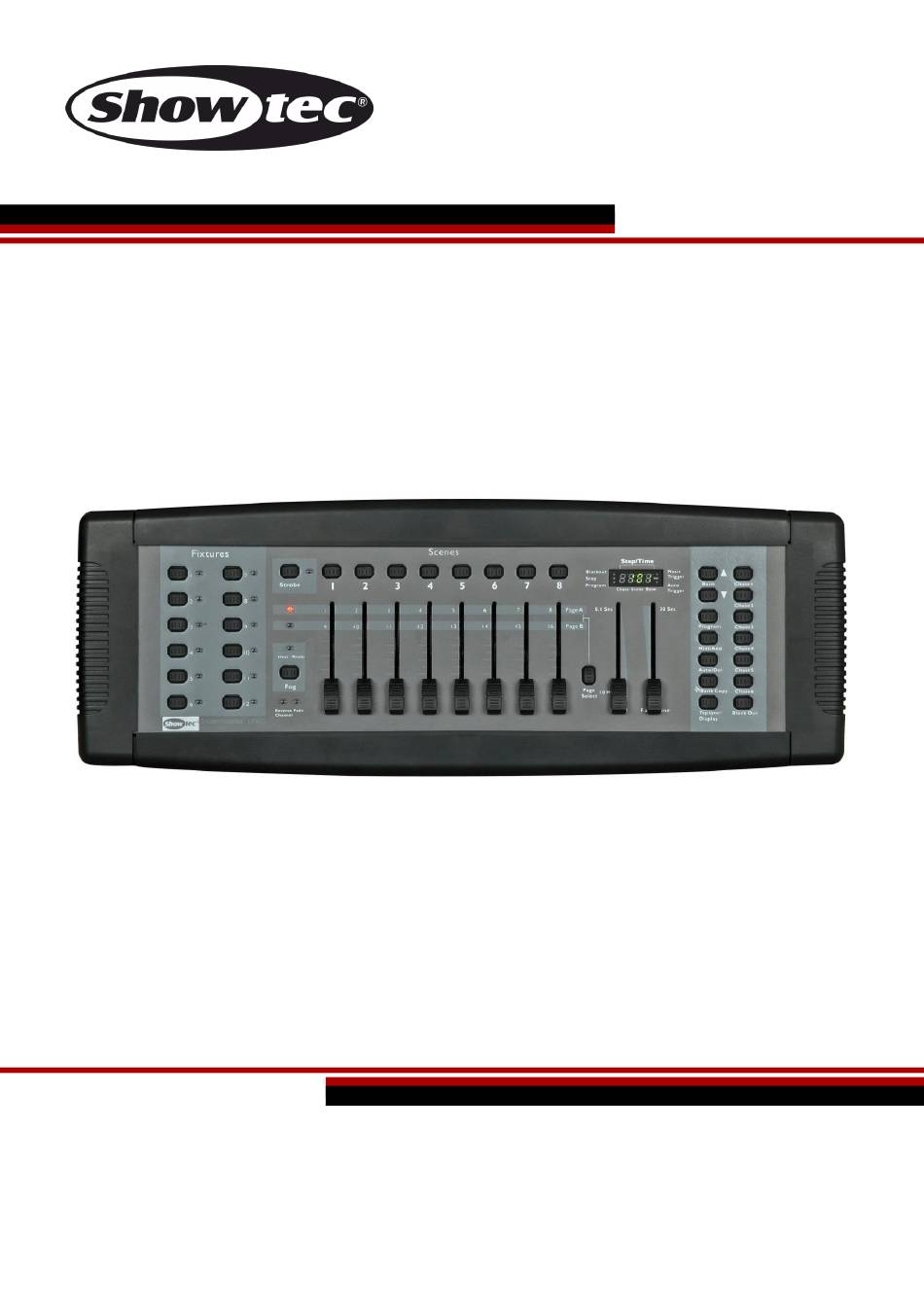

- Page 1 MANUEL FRANÇAIS SM-8/2 Code commande : 50700 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
SM-8/2 Table des matières Avertissement ..................................3 Instructions pour le déballage ........................... 3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................4 Branchement au secteur ............................5 Instructions de retour ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Panneau avant ................................ - Page 3 SM-8/2 Spécifications du produit ...............................20 Remarques :..................................21 Code commande : 50700...
-
Page 4: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Showtec SM-8/2 Adaptateur d'alimentation 9 V C.C., 300 mA (1,5 m) ... -
Page 5: Conditions D'utilisation
À l’usage des adultes seulement. L’appareil doit être installé hors de la portée des enfants. Ne laissez jamais l’unité fonctionner sans surveillance. L’utilisateur est responsable du positionnement et du fonctionnement corrects du SM-8/2. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. -
Page 6: Branchement Au Secteur
SM-8/2 Vous mettriez ainsi en danger votre sécurité et celle des autres ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume- Câble USA... -
Page 7: Instructions De Retour
SM-8/2 Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil
SM-8/2 Description de l’appareil Caractéristiques Le SM-8/2 est un contrôleur d'éclairage Showtec doté des caractéristiques suivantes : • 192 canaux DMX, jusqu'à 12 dispositifs intelligents avec 16 canaux chacun • 30 banques de 8 scènes, 240 scènes maximum • 6 ensembles de poursuites contenant 240 scènes •... - Page 9 02) Témoin Fixture Les LED indiquent quel dispositif est actuellement sélectionné. 03) Bouton Strobe + témoin Appuyez sur ce bouton pour contrôler les stroboscopes Showtec. 04) Témoin Page A Cette LED indique la plage des canaux 1 à 8. 05) Témoin Page B Cette LED indique la plage des canaux 9 à...
-
Page 10: Panneau Arrière
26) Entrée c.c. 9 V, 300 mA Alimentation. 27) Connecteur pour stroboscope Connecteur Showtec Mono Strobe ¼” pour le contrôleur de stroboscope intégré. 28) Connecteur pour machine à fumée Contrôleur de la machine à fumée Showtec. Jack ¼”. 29) Interrupteur d'alimentation ON/OFF Appuyez sur l'interrupteur pour allumer ou éteindre l’appareil. -
Page 11: Installation
SM-8/2 Installation Retirez tout le matériel d'emballage du SM-8/2. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. -
Page 12: Réglage Et Fonctionnement
Tous les programmes et paramètres seront effacés. Adressage du dispositif Le SM-8/2 est programmé pour contrôler 16 canaux DMX par dispositif. Ainsi, les dispositifs que vous souhaitez contrôler avec les boutons FIXTURE correspondants sur l'unité doivent être espacés de 16 canaux les uns des autres (vérifiez le manuel du dispositif respectif pour savoir comment entrer les informations dans le dispositif). -
Page 13: Inversion De La Sortie Du Canal (Configuration Optionnelle)
Un programme (banque) est un enchaînement de plusieurs scènes (ou étapes) qui sont appelées les unes à la suite des autres. Le SM-8/2 vous permet de créer jusqu'à 30 programmes, chacun composé de 8 scènes. Accès au mode programme Appuyez sur le bouton PROGRAM et maintenez-le enfoncé pendant 3 secondes jusqu'à ce que le témoin LED, situé... -
Page 14: Création D'une Scène
Création d’une scène Une scène est une condition d'éclairage statique. Les scènes sont enregistrées dans des banques. Le contrôleur peut mémoriser 30 banques pouvant chacune contenir 8 scènes. Au total, le SM-8/2 peut enregistrer 240 scènes. 01) Appuyez sur le bouton PROGRAM et maintenez-le enfoncé pendant 3 secondes. -
Page 15: Suppression D'une Scène
SM-8/2 Suppression d’une scène 01) Appuyez sur le bouton PROGRAM et maintenez-le enfoncé pendant 3 secondes. 02) Trouvez la scène dans la banque du programme. Appuyez sur les boutons BANK haut/bas pour naviguer parmi les banques du programme. 03) Appuyez sur le bouton AUTO/DEL et maintenez-le enfoncé et appuyez sur le bouton SCENE correspondant à... -
Page 16: Copie D'une Banque Dans Une Poursuite
SM-8/2 Copie d'une banque dans une poursuite 01) Appuyez sur le bouton PROGRAM et maintenez-le enfoncé pendant 3 secondes pour accéder au mode programme. 02) Sélectionnez la banque à copier en appuyant sur les boutons BANK haut/bas. 03) Appuyez sur les boutons MUSIC/BANK COPY et MIDI/ADD et maintenez-les enfoncés pour copier la banque. -
Page 17: Lecture (Scènes)
SM-8/2 Lecture (scènes) Exécution manuelle d'une scène La première fois que le contrôleur est allumé, il est en mode scène manuel. 01) Vérifiez que ni la LED MUSIC TRIGGER ni la LED AUTO TRIGGER ne sont allumées sur l'écran. 02) Appuyez sur les boutons BANK haut/bas pour sélectionner la BANQUE du programme qui contient la scène que vous souhaitez exécuter manuellement. -
Page 18: Lecture (Poursuites)
SM-8/2 Lecture (poursuites) Exécution manuelle des poursuites Cette fonction permet à l'utilisateur d'intervenir manuellement dans chaque étape d'une poursuite. 01) Appuyez sur le bouton PROGRAM et maintenez-le enfoncé pendant 3 secondes pour accéder au mode programme. 02) Lancez une poursuite en appuyant sur l'un des boutons CHASE (1 à 6). -
Page 19: Fonctionnement Du Système Midi
SM-8/2 Fonctionnement du système MIDI Le contrôleur réagit aux commandes MIDI d'un canal MIDI uniquement si ce dernier est totalement arrêté. Tous les contrôles MIDI sont réalisés à l'aide de notes sur les commandes. Toutes les autres instructions MIDI sont ignorées. Pour arrêter une poursuite, envoyez la note extinction activée. -
Page 20: Entretien
02) Les boîtiers, fixations et systèmes d’installation ne devront comporter aucune déformation. 03) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Showtec SM-8/2 ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. - Page 21 SM-8/2 Spécifications du produit Modèle : SM-8/2 Tension d’entrée : 9 V C.C., 300 mA (adaptateur d'alimentation inclus) Dimensions : 535 x 195 x 100 mm (l x L x H) Montage en rack 19" x 3HE (3U) Poids : 2,9 kg Caractéristiques :...
- Page 22 SM-8/2 Remarques : Code commande : 50700...
- Page 23 ©2015 Showtec...
