Sommaire des Matières pour SHOWTEC LED Commander
- Page 1 LED Commander ORDERCODE 50717...
- Page 2 à l’utilisation ou une présentation DMX évoluée, ce produit répond à vos attentes. Vous pouvez compter sur Showtec pour profiter d’un large éventail de produits d’éclairage d'excellente qualité. Nous concevons et fabriquons un matériel d’éclairage professionnel destiné à l’industrie du divertissement.
-
Page 3: Table Des Matières
Showtec Guide du Showtec LED Commander ™ Avertissement...............…...……………..…………………………….………..… Consignes de sécurité………………………………………………………………………………………………….. Utilisations Principales…………...……………………………………………………………………………………. Procédure de retour..………………………………………………………………………........Réclamations..…………………………………………………………………............Description..…................……….……………………………...... Caractéristiques………………………………………………………………………………….……..…....Vue générale…………………………………………………………………………………………………....Face avant du contrôleur..........................Face arrière du contrôleur..........................Installation................…...……………………………………..…....Réglage et fonctionnement............……..…………………………….…....Fonctionnement………..............……….…………………………....- Attribution des canaux...........……………………..........- Réinitialisation d’usine...............…....………....... -
Page 4: Consignes De Désemballage
En cas de retour d’un appareil à l’usine, la pièce doit être rendue dans son emballage d’origine. Le contenu expédié comprend : • Showtec LED Commander • Adaptateur électrique 1,75m inclus • Manuel d’utilisation AVERTISSEMENT PRUDENCE ! Gardez l’appareil à l’abri de la pluie et de l’humidité ! POUR VOTRE PROPRE SECURITE, VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL DE L’UTILISATEUR AVANT LA PREMIERE MISE EN MARCHE DE L’APPAREIL ! -
Page 5: Utilisations Principales
Eteignez l’appareil et laissez-le à la température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez fermement l’appareil (de préférence dans son emballage d’origine), et renvoyez-le à votre détaillant Showtec pour entretien. -
Page 6: Procédure De Retour
Procédure de retour Les marchandises qui font l’objet d’un retour doivent être envoyées prépayées et dans leur emballage d’origine, aucun appel ne sera émis. L’emballage doit clairement indiquer le numéro d’autorisation de renvoi (numéro RMA). Les produits retournés sans numéro RMA seront refusés. Highlite refusera les biens retournés ou dégagera toute responsabilité. -
Page 7: Description
Description de l’appareil Caractéristiques Le Showtec LED Commander est un contrôleur de lumière conçu par Showtec et voici ses caractéristiques : • Facile à utiliser • 8 appareils RGB de contrôle • Commande de vitesse réglable • Délai de fondu réglable •... -
Page 8: Face Avant Du Contrôleur

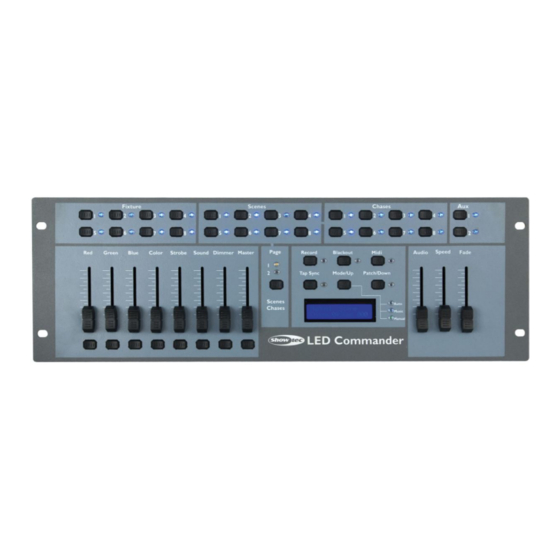

Face avant du contrôleur Fig. 2 1) Boutons Fixture et témoins LED 1-8 : Utilisez les boutons Fixture 1-8 pour sélectionner un appareil. 2) Boutons Scenes et témoins LED 1-8 : Appuyez sur un bouton scene pour activer une scène. 3) Boutons Chase et témoins LED 1-8 : Appuyez sur un bouton chase pour activer une poursuite. -
Page 9: Face Arrière Du Contrôleur
32) Courant CC 9-12V 800mA 33) MARCHE/ARRET Installation Retirez tout le matériel d’emballage du LED Commander. Veuillez ôter toute la mousse ou tout le plastique de rembourrage. Branchez tous les câbles. Débranchez toujours l’appareil de la source d’alimentation avant d’effectuer l’entretien ou la maintenance. -
Page 10: Fonctionnement
Fonctionnement Pour plus d’informations sur le fonctionnement du LED Commander, allez également sur: Lien: http://www.youtube.com/showteclight Attribution des canaux 1) Maintenez le bouton Patch/Down (21) enfoncé pendant 3 secondes. Le témoin LED Patch sera rouge. 2) Sélectionnez une gamme de canaux avec le potentiomètre SPEED (23). Exemple : 1, 17, 33, 49, etc. -
Page 11: Dissociation De Canaux
Dissociation de canaux 1) Maintenez le bouton Patch/Down (21) enfoncé pendant 3 secondes. Le témoin LED Patch sera rouge. 2) Désélectionnez l’appareil. Aucun témoin LED ne sera allumé. 3) Utilisez les potentiomètres de Fondu et de Vitesse (23+24) pour sélectionner le canal DMX que vous souhaitez dissocier. -
Page 12: Effacer Une Scène/Ecraser Une Scène
2) Utilisez le potentiomètre de Vitesse (23) pour régler le canal MIDI. Vous pouvez choisir CH 1-16. 3) Maintenez le bouton MIDI (20) enfoncé pendant 3 secondes pour quitter le mode Midi. La fonction MIDI permet de relier deux LED Commander ou d’utiliser un clavier MIDI pour contrôler la restitution du LED Commander. -
Page 13: Enregistrer Une Poursuite
Enregistrer une poursuite 1) Accédez au mode Enregistrement en appuyant sur le bouton Record (15). 2) Sélectionnez la bonne page en appuyant sur le bouton Page (14). 3) Sélectionnez la poursuite souhaitée en appuyant sur le bouton Chase 1-8 (3). 4) Sélectionnez l’appareil souhaité... -
Page 14: Modes Auto/Musique/Manuel
2) Avec Tap Sync, vous pouvez parcourir les étapes d’une poursuite manuellement. Le délai de fondu (16) est disponible en mode Manuel Vous pouvez utiliser le LED Commander en tant qu'appareil prêt à l’emploi avec les produits Showtec ci- dessous :... -
Page 15: Caractéristiques Du Produit
Caractéristiques du produit Modèle : Showtec LED Commander Adaptateur électrique : CA 12V- 1,25 A Entrée CC LED Commander: CC 9-12V 800mA min. Consommation : 20 Watts Connecteur d’alimentation : Adaptateur (inclus) Facile à utiliser 8 appareils RGB de contrôle Commande de vitesse réglable...
