12.4.1 MENU TECHNIQUE (MOD. MAX PRO)
Pour accéder au menu technique, procéder comme suit :
1) Presser simultanément les boutons UP et DOWN pendant 5 s ; l'écran affiche l'inscription « tECH »
2) Presser le bouton « SET » et sélectionner le paramètre à afficher en pressant les boutons UP ou DOWN (cf. TAB. 23)
3) Presser le bouton « SET » pour sélectionner le paramètre souhaité
LE CIRCULATEUR QUITTE LE MENU TECHNIQUE APRÈS 10 S D'INACTIVITÉ ET REVIENT AU FONCTIONNEMENT NORMAL.
Paramètre
Version du micrologiciel de l'écran
T 0
Version du micrologiciel de l'Inverter
T1
Unité de mesure affichée à l'écran :
• SI = Système international (européen)
T2
• IU = Imperial units (anglo-saxonnes)
Hauteur manométrique maximum de la pompe / modèle (60-80 ou 100)
T 3
Tension de l'entrée analogique 0-10 V
T 4
« Cycle de service » entrée signal PWM
T 5
Tension du réseau
T 6
Tension à l'intérieur de l'Inverter
T 7
Heures de fonctionnement de la pompe (en milliers 0,010 = 10 heures, 101,0 = 101 000 heures)
T 8
Compteur des allumages
T 9
Compteur « standby »
T 10
Compteur des blocages du rotor
T 11
Compteur des pertes de pas
T 12
Compteur des sous-tensions
T 13
Compteur des surtensions
T 14
Compteur des défauts de communication des cartes internes
T15
MKTG-TRA-MAN-E9150400-10/2019-FRA
INFORMATION

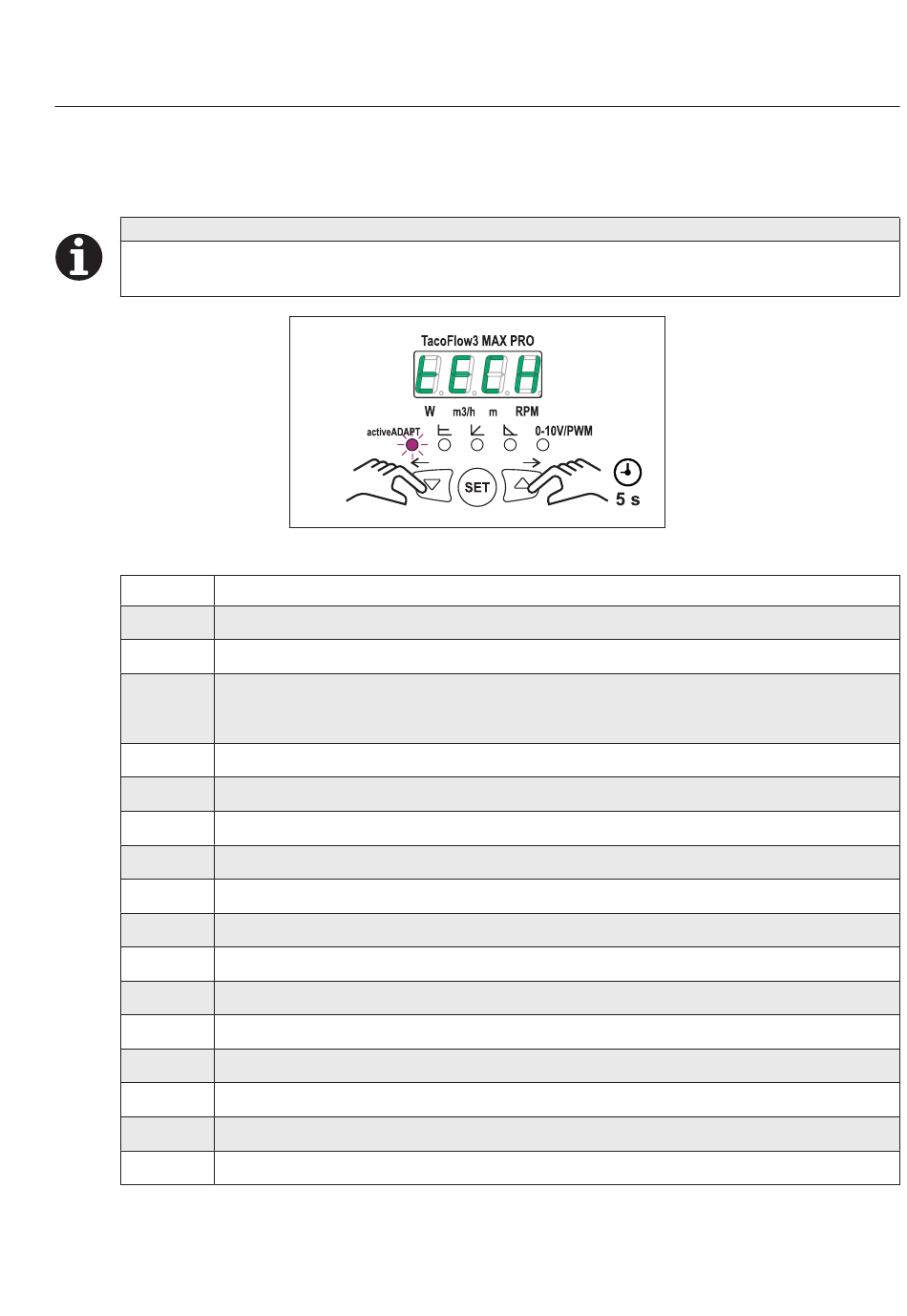

FIG. 14 (Menu technique)
Signification
TAB. 23 (Paramètres du menu technique)
