TACOFLOW3 MAX / MAX PRO
Pour raccorder le circulateur à la source d'énergie électrique, procéder comme suit :
1) Utiliser un câble (FIG. 10 - Réf. 1) doté des caractéristiques reportées sur la FIG. 10
2) Raccorder le fil bleu (neutre) à la borne N (FIG. 10 - Réf. 2)
3) Raccorder le fil noir ou marron (phase) à la borne L (FIG. 10 - Réf. 3)
4) Raccorder le fil jaune-vert (terre) à la borne G (FIG. 10 - Réf. 4)
5) Raccorder la plaque à bornes dans son logement
6) Visser le serre-câble à la main (couple de serrage MAX. 2 Nm)
7) Enlever l'étiquette de protection
8) Insérer le connecteur plug&play sur la pompe jusqu'à entendre le déclic des deux crochets
9) Mettre le circulateur sous tension et vérifier le raccordement en constatant l'allumage de la LED (FIG. 10 - Réf. 5) sur
le mod. MAX et l'allumage de l'écran (FIG. 10 - Réf. 6) sur le mod. MAX PRO

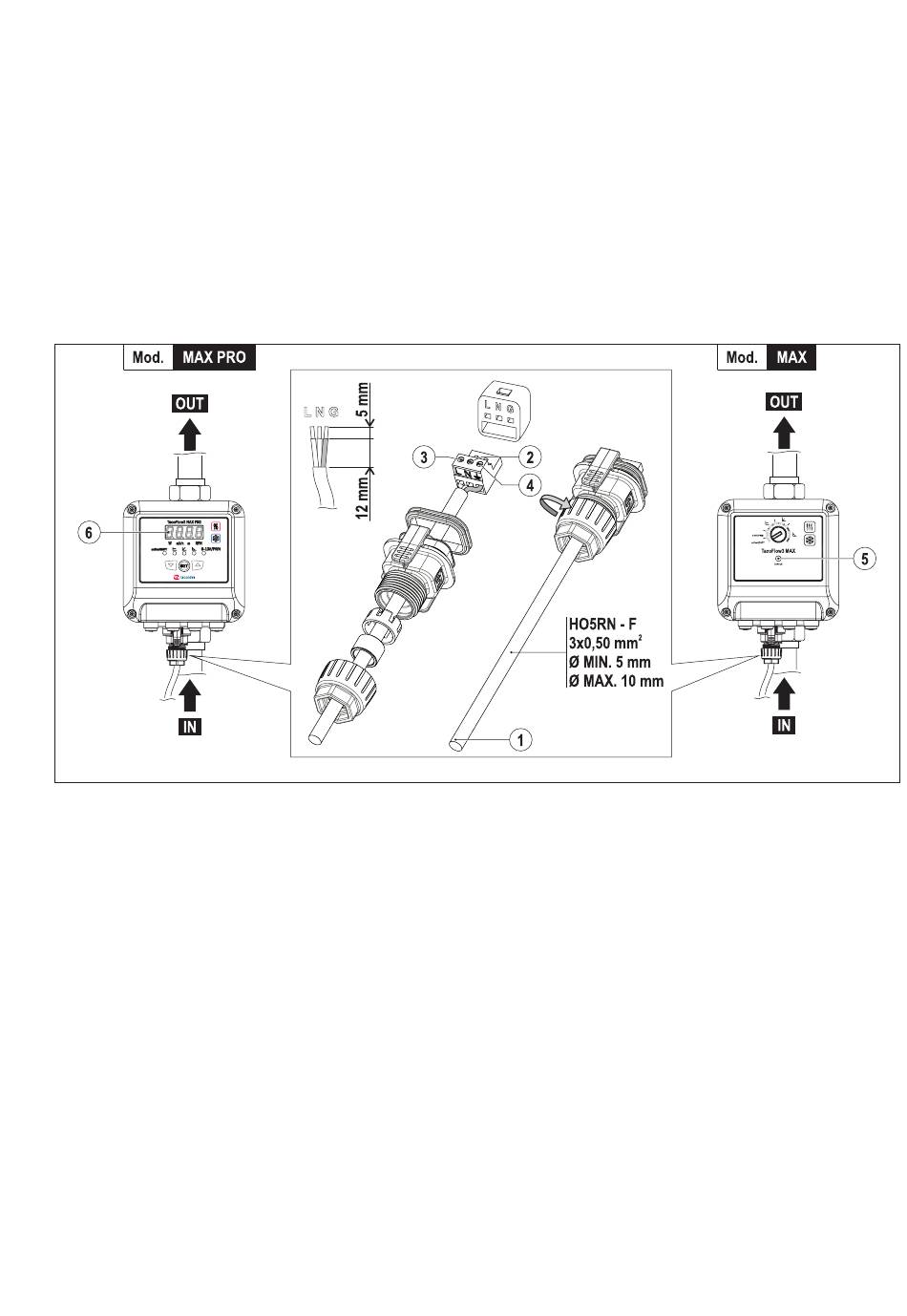

FIG. 10 (Raccordement à la source d'énergie électrique)
MKTG-TRA-MAN-E9150400-10/2019-FRA
Instructions d'installation et d'utilisation
29
