5.11
DISPOSITIF DE COMMANDE ET DE CONTRÔLE MOD. MAX PRO
5.12
DISPOSITIF DE COMMANDE ET DE CONTRÔLE MOD. MAX
LE SITE WWW.TACONOVA.COM FOURNIT LES GRAPHIQUES DES COURBES DE PERFORMANCES / CONSOMMATIONS RÉFÉRÉS
À CHAQUE TAILLE DE POMPE.
MKTG-TRA-MAN-E9150400-10/2019-FRA
AVANT

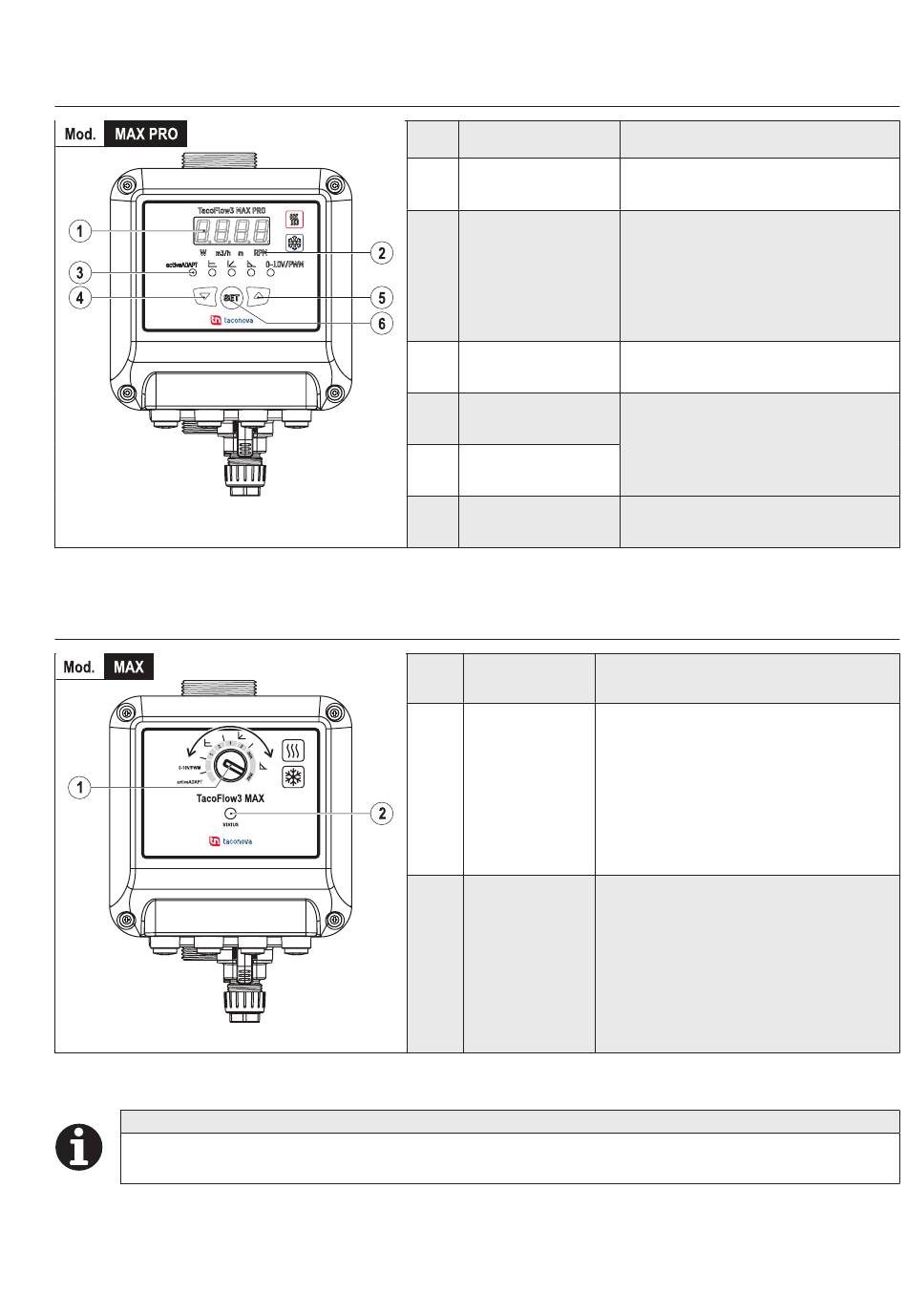

TAB. 12 (Dispositif de commande et de contrôle mod. MAX PRO)
AVANT
TAB. 13 (Dispositif de commande et de contrôle mod. MAX)
Réf.
Désignation
Écran
1
(4 chiffres verts)
LED de mesure
2
sélectionnée
(couleur orange)
3
LED d'état
4
Bouton DOWN
5
Bouton UP
6
Bouton « SET »
Réf.
Désignation
Sélecteur de
1
courbes
2
Indicateur LED
INFORMATION
Instructions d'installation et d'utilisation
TACOFLOW3 MAX / MAX PRO
Fonctions principales
Affiche l'état de la pompe et la
valeur de la mesure sélectionnée
Allumée, elle indique la mesure
sélectionnée :
• W = Puissance électrique absorbée
• m³/h = Flux estimé
• m = Hauteur manométrique estimée
• t/min = Vitesse (t/min)
Signale l'état de fonctionnement du
circulateur (cf. par. 5.12.1)
Sélectionne la valeur souhaitée
Confirme la valeur souhaitée
Fonctions principales
Sélectionne la courbe de performances
désirée (le sélecteur tourne de 270°).
Signale l'état de fonctionnement
du circulateur (cf. par. 5.12.1)
