Configuration
Connexions
Tension d'alimentation capteur à effet Hall
Courant d'alimentation max. du capteur à effet Hall
Tension d'entrée
Tension maximum d'entrée
0 logique
1 logique
Résistance de tirage interne

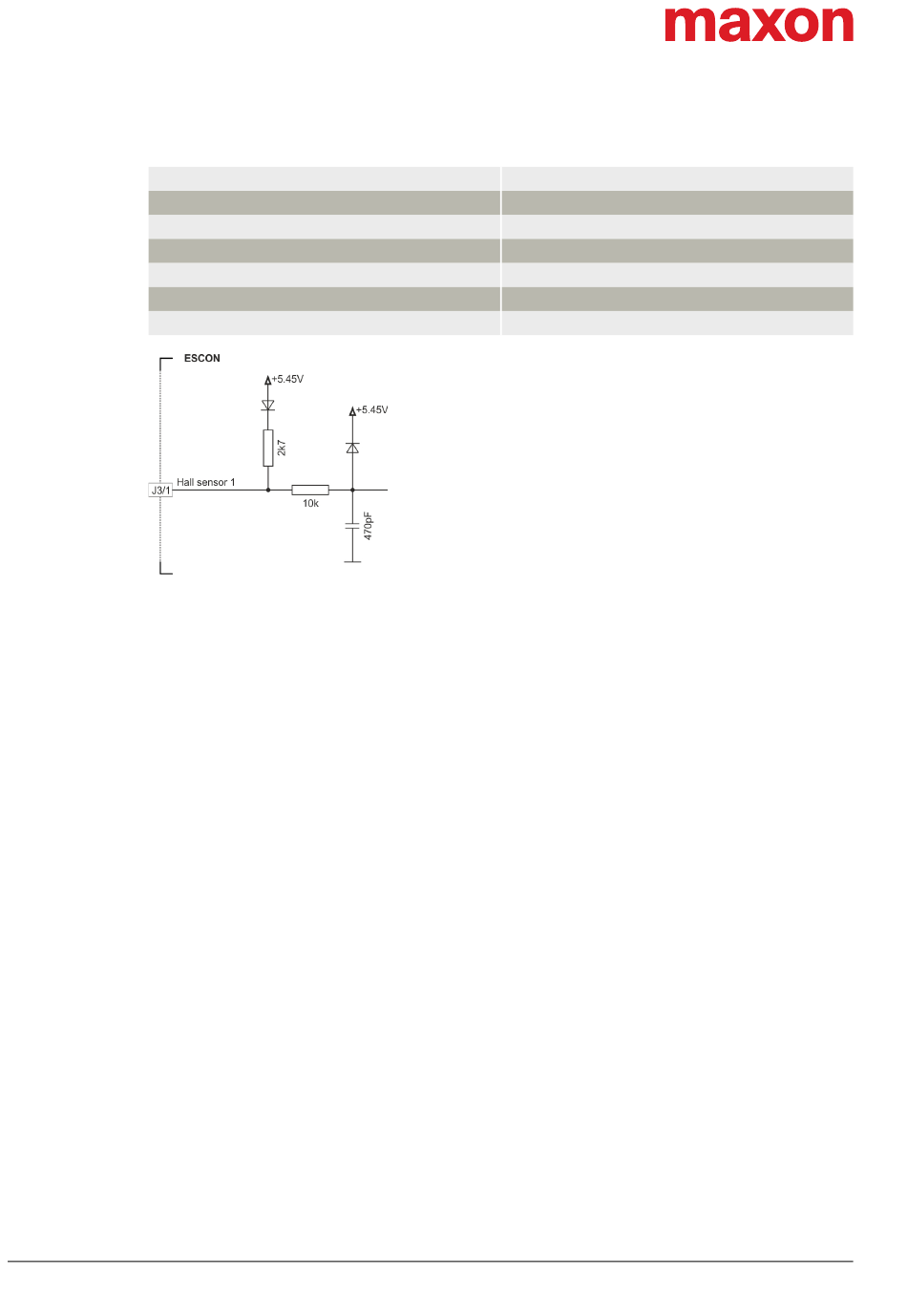

Illustration 3-6 Câblage d'entrée capteur à effet Hall 1 (dans le principe, concerne aussi les capteurs à effet
3-16
Hall 2 & 3)
+5 VDC
30 mA
0...24 VDC
+24 VDC
typique <1,0 V
typique >2,4 V
2,7 kΩ (par rapport à +5,45 V − 0,6 V)
ESCON 70/10 Documentation Hardware
CCMC | 2021-08 | rel9081
