3.3
Connexions
Les véritables connexions dépendent de la configuration globale du système d'entraînement et du type de
moteur utilisé.
Suivre la description des opérations en respectant l'ordre indiqué et utiliser le schéma de raccordement cor-
respondant le mieux aux composants de votre installation. Les schémas correspondants se trouvent au
Chapitre "4 Câblage" à la page 4-31.
3.3.1

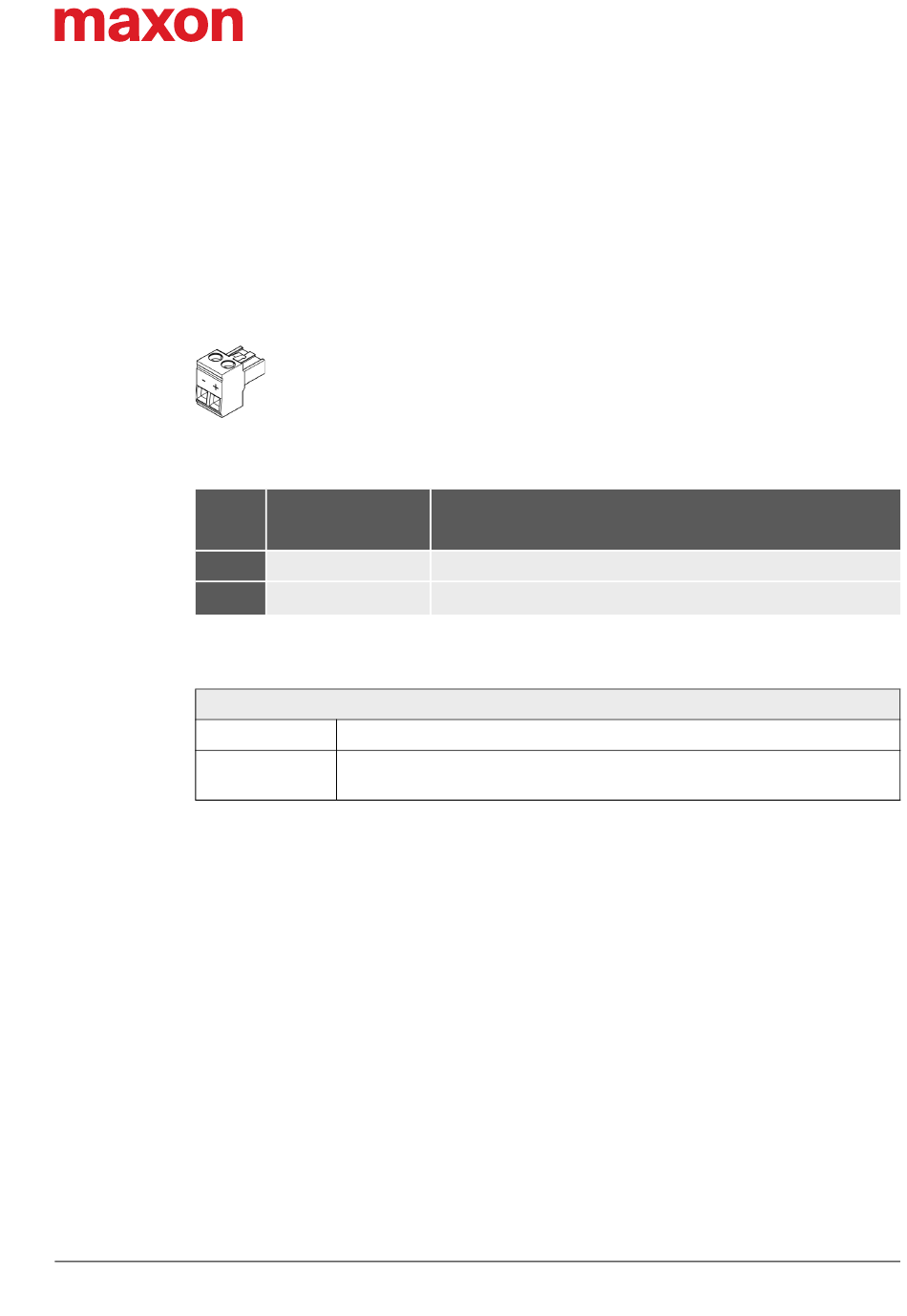

Illustration 3-3 Connecteur mâle d'alimentation électrique J1
J1
Broche
Tableau 3-7
Type
Câbles adaptés
Tableau 3-8
ESCON 70/10 Documentation Hardware
CCMC | 2021-08 | rel9081
Alimentation électrique (J1)
Signal
−
Power_GND
+V
+
CC
Connecteur femelle d'alimentation électrique J1 – Affectation des broches
Borne à vis LP enfichable, 2 pôles, pas 5,0 mm
0,2...2,5 mm
0,2...2,5 mm
Connecteur mâle d'alimentation électrique J1 – Spécification & Accessoires
Mise à la terre tension de service
Tension nominale de service (+10...+70 VDC)
Spécification/Accessoires
plusieurs conducteurs, AWG 24-12
2
mono conducteur, AWG 24-12
2
Description
Configuration
Connexions
3-13
