INTERFACE UTILISATEUR
1�.1

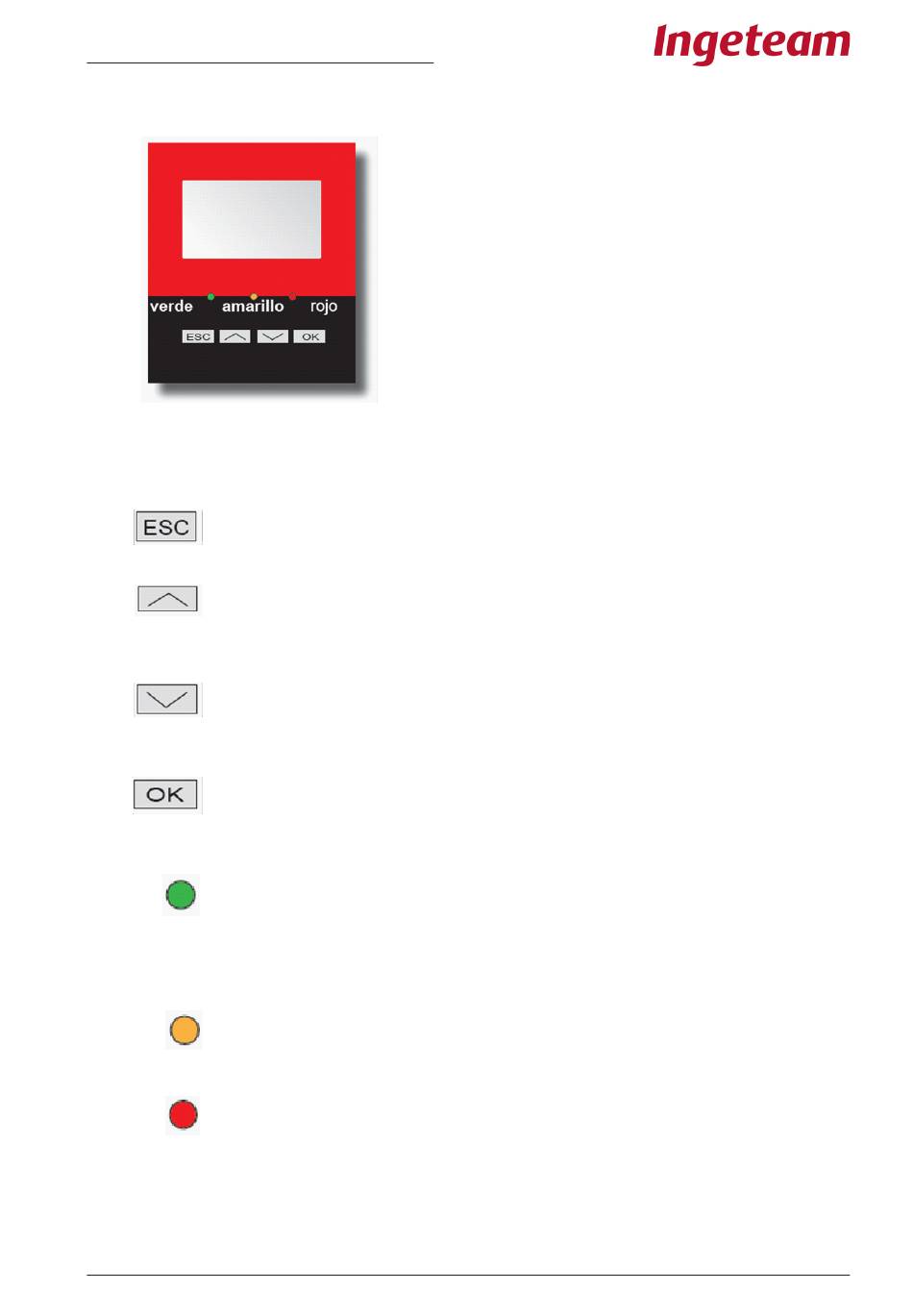

Clavier et LED
Le clavier comprend quatre touches :
Esc. Permet d'abandonner la modification d'un paramètre, de quitter un menu et de
retourner au niveau précédent, de ne pas confirmer un changement ou de ne pas
accepter une proposition.
Haut. Cette touche permet de monter dans la liste de paramètres ou de dossiers à
l'intérieur du même niveau, ou d'augmenter la valeur d'un paramètre modifiable dans
une unité de base.
Bas. La touche « bas » permet de descendre dans la liste de paramètres ou de dossiers
à l'intérieur du même niveau, ou de diminuer la valeur d'un paramètre modifiable dans
une unité de base.
OK. Sert à valider la modification d'un paramètre, à entrer dans un menu de niveau
inférieur dans la structure, à confirmer un changement ou à accepter une proposition.
Le boîtier contient trois LED :
LED verte.
Allumage fixe : Fonctionnement normal de l'appareil.
Clignotement : Le module onduleur fonctionne comme rectificateur, chargement des
batteries depuis le générateur auxiliaire.
LED jaune.
Clignotement : Alarme active qui ne provoque pas l'arrêt de l'appareil.
LED rouge.
Allumage fixe : Alarme active qui provoque l'arrêt de l'appareil.
Clignotement : Appareil arrêté par le biais du bouton d'urgence ou de l'écran.
Réf. : AAR2000IKV02
Rév. :_
06/2011
Les appareils Ingecon® Hybrid MS comprennent un ensemble
« Écran + Clavier » pour la communication avec l'installateur
et l'utilisateur.
Cette interface vous permet de visualiser les principaux
paramètres internes et d'ajuster l'ensemble du système
pendant l'installation.
Les paramètres, les variables et les commandes sont organisés
sous forme de menus et de sous-menus.
