Connexion du générateur auxiliaire
Câblage de puissance
Les modules ® Hybrid MS ne comprennent pas le matériel nécessaire pour la connexion
du générateur auxiliaire au système. Ces éléments doivent être dimensionnés en tenant
compte à la fois de la puissance totale de l'installation et de la puissance nominale du
générateur auxiliaire. Ils pourront être fournis par INGETEAM ENERGY S.A. (chapitre
8.1) ou par l'installateur.

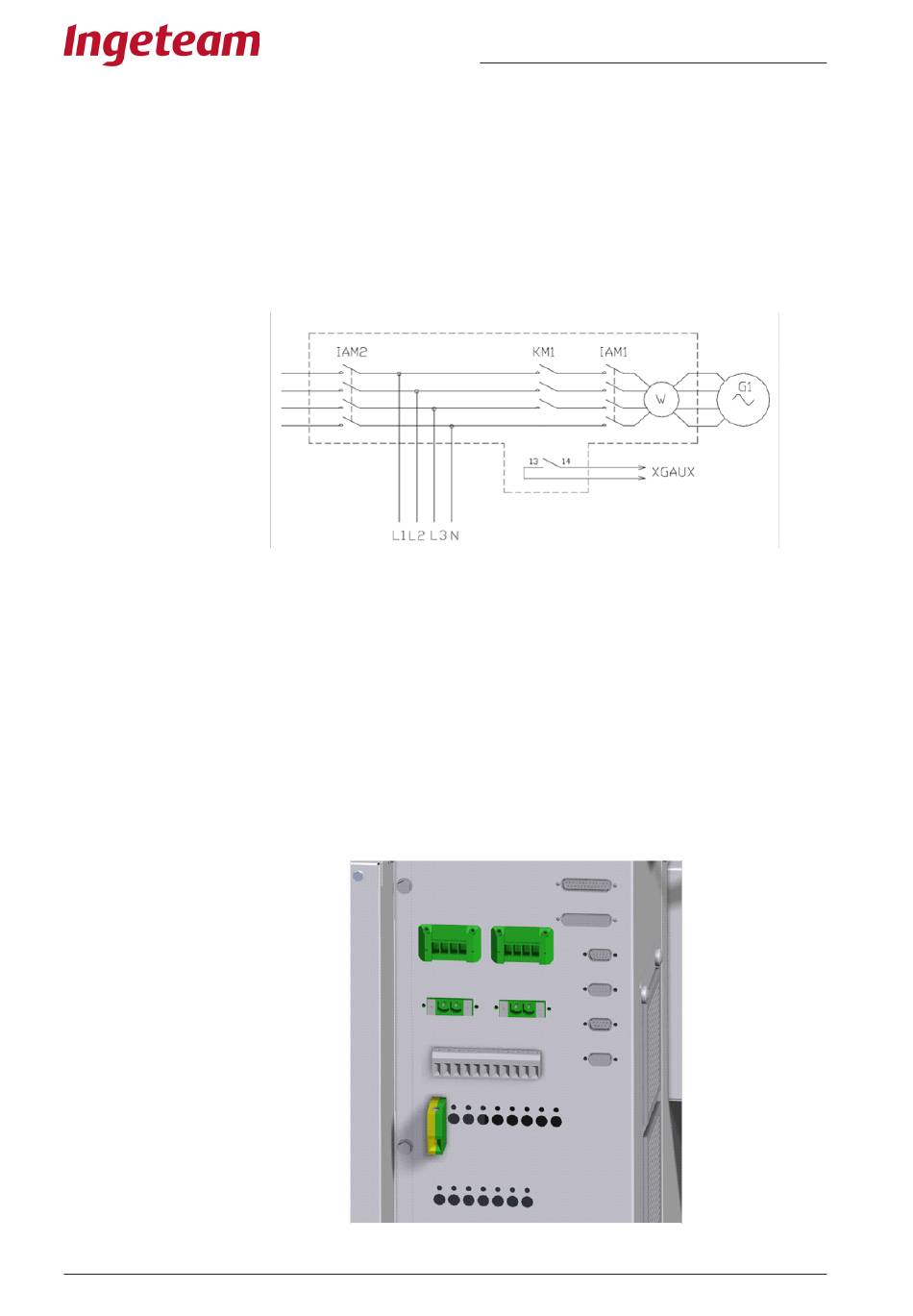

La configuration finale devra correspondre au schéma suivant :
Sortie
Ingecon® Hybrid MS
Acquisition de tension
Pour la réception de la tension du générateur auxiliaire, il faut installer un câblage depuis
la sortie du générateur jusqu'aux bornes XGAUX du module onduleur identifié comme
module principal.
Étant donné qu'il s'agit d'un câblage de signal, une section de câble de 1 mm
XGAUX.8 – Phase 1
XGAUX.9 – Phase 2
XGAUX.10 – Phase 3
XGAUX.11 – Neutre
Page 4� de 92
4� de 92
de 92
Kit groupe auxiliaire
Consommation CA
XGAUX
8 9 10 11
Module onduleur principal
Manuel d'installation
Ingecon
Hybrid MS
®
suffira.
2
Réf. : AAR2000IKV02
Rév. :_
06/2011
