Si l'interphone est installé dans une zone où la réception 3G est mauvaise, vous pouvez
brancher l'antenne déportée 3G fournie dans ce kit.
• L'utilisation de l'antenne déportée n'est pas obligatoire.
Elle permet de déporter la réception 3G où le réseau est le meilleur
1
2
V233 - 5010 - AB - Installation et Utilisation de l'Interphone Villa
UNE PORTE EQUIPEE D

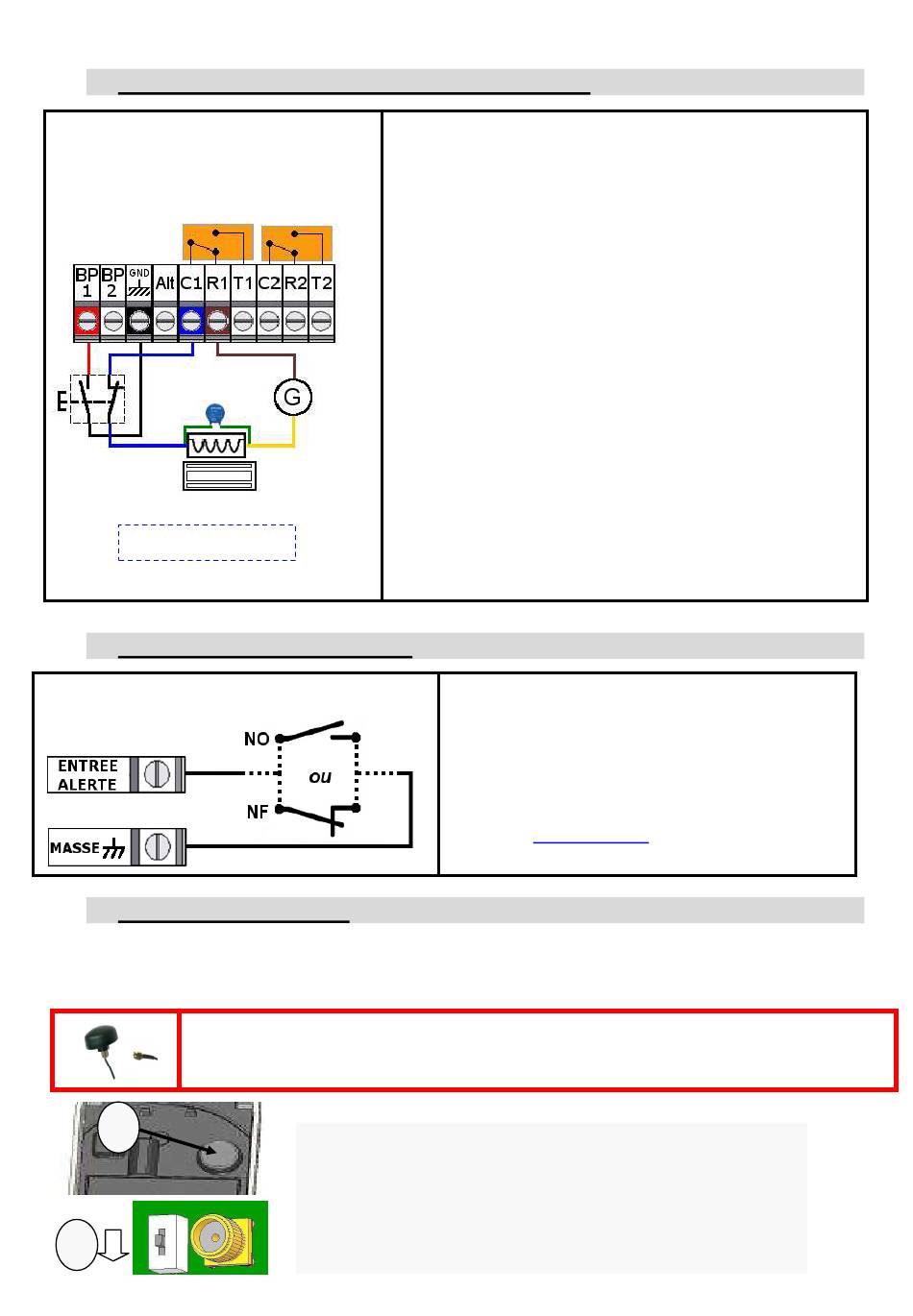

- Le bouton poussoir se câble entre les bornes BP et
GND de la carte relais.
- A l'appui du bouton, le relais de la carte relais coupe
l'alimentation de la ventouse pendant la durée configurée
sur internet.
- Si la centrale est hors-service, le contact NF du BP
coupe également l'alimentation de la ventouse.
- Au repos, la ventouse (alimentée) maintient la porte
fermée,
- Lorsque le relais est actionné par la carte relais,
l'alimentation de la ventouse est coupée ; la ventouse
libère la porte.
- La tension d'alimentation de la ventouse électrique
doit être inférieure à 42 V AC ou 60 V DC. Si la tension
d'alimentation est supérieure à ces valeurs, utiliser
un relais intermédiaire (dimensionné correctement)
pour la commande de la serrure électrique.
- L'installation de la varistance (pastille bleu) est
indispensable au bon fonctionnement du relais. Cette
varistance est calibrée pour une tension de 12V.
'
ENTREE ALERTE
'
ANTENNE
1 : Oter le passe-câble.
2 : Basculer le switch vers le bas
(Position avec antenne déportée)
3 : Visser le câble de l'antenne déportée.
4 : Positionner l'antenne en hauteur.
5 : Tester avec un appel.
'
UNE VENTOUSE
- Le contact d'alerte se câble entre les bornes
Alt et GND de la centrale.
- Lorsque le contact commute, une alerte est
envoyée par mail, une fois la durée avant envoi
d'alerte atteinte.
- Le type de contact peut être NO ou NF
- Tous les paramètres de l'alerte se configurent
sur le site
www.mavilla.fr
« Régler mes paramètres avancés ».
dans le menu :
.
