A) G
ENERALITES
- Paires torsadées – Diamètre : 0.8 – Distance max 100mètres
- La Visio ne sera fonctionnelle que si la platine est installée avec un
bloc 3G.
- Tension maximum admissible sur le relais de la platine / centrale : 42V
alternatif ou 60V continu
-
Varistance de protection du relais fournie et calibrée pour une
tension de 12V à câbler obligatoirement.

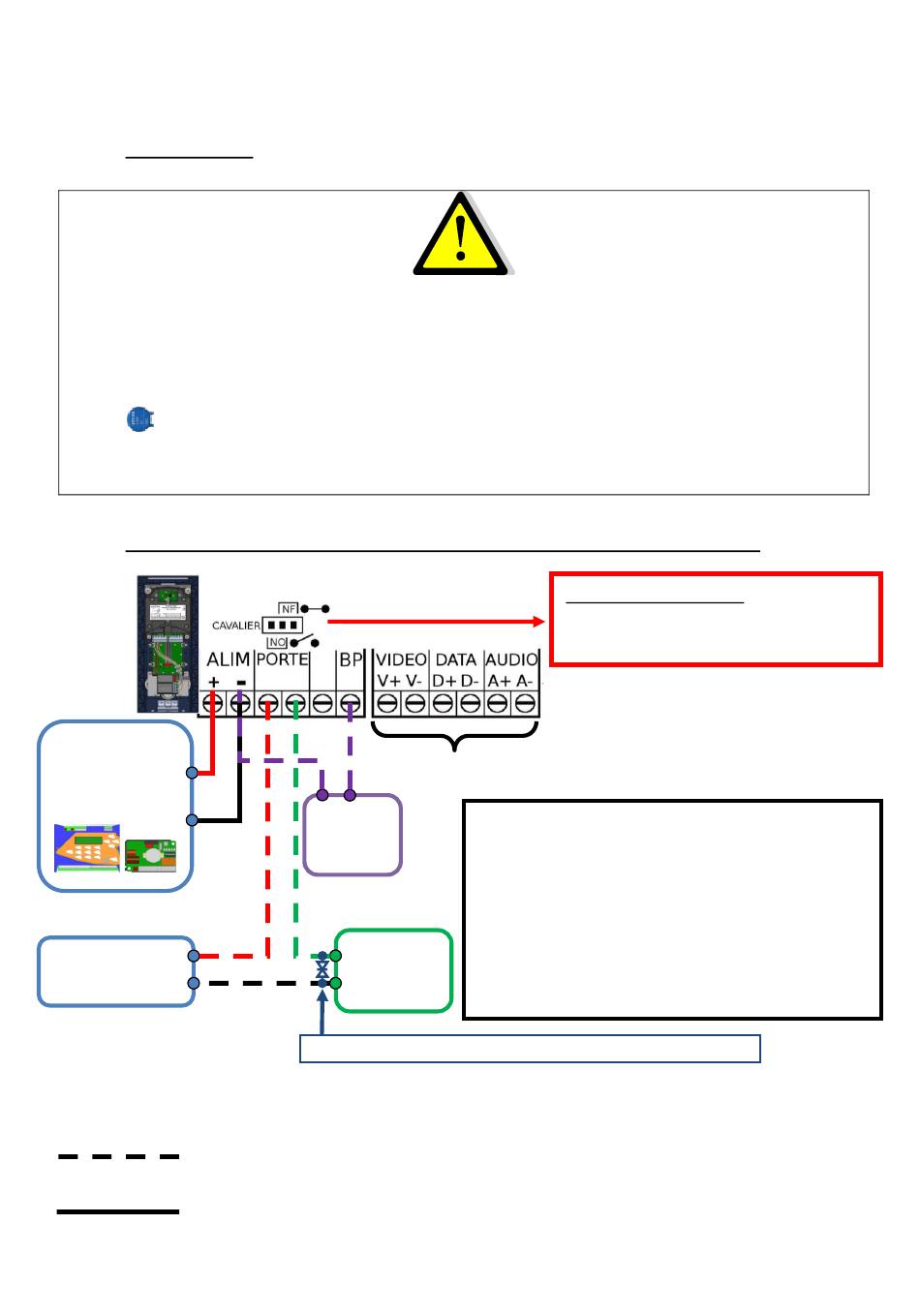

B) R
ACCORDEMENT DE LA GACHE
Alimentation
de la
centrale
12/24V DC
Alimentation
de la serrure
DANS LE CAS DU CABLAGE DE LA PORTE / BOUTON
POUSSOIR SUR L'INTERPHONE
CABLAGE OBLIGATOIRE
V233 - 5016 - AB - Installation platine Rénovation Intratone
CABLAGE
/
VENTOUSE ET DU BOUTON POUSSOIR
Voir page suivante (Page 7)
Bouton
Poussoir
- Le bouton poussoir, la ventouse ou la
de sortie
gâche électrique peuvent également être
reliées à la centrale de gestion. Il n'est donc
pas nécessaire de les câbler sur
l'interphone.
Gâche
ou
POUR LEUR CABLAGE, CONSULTEZ LA
Ventouse
NOTICE DE LA CENTRALE DE GESTION.
Varistance de protection du relais
Position du cavalier :
- NO pour Une gâche électrique
- NF pour Une ventouse
IMPORTANT
OBLIGATOIRE
Page 6 / 15
