- Page 1 Original instructions SIRe Basic Fan Heaters Electric With quick guide SIReBX For wiring diagram, please see last pages.
-
Page 2: Emplacement Recommandé
SIRe Basic Aérothermes électriques Guide pratique / Démarrage Schémas de raccordement Le schéma de câblage est présenté à la fin de ce manuel. Vérifiez la présence de l’ensemble des pièces constitutives du produit (voir la section Pièces Saisie de l’identifiant/Fonctionnement constitutives). -
Page 3: Démarrage
SIRe Basic Aérothermes électriques Démarrage Le système est fourni avec une alimentation. L'écran de contrôle indique brièvement les trois chiffres de la version logicielle, 1.4.0, suivis de trois lignes horizontales. Après environ 30 secondes, la température ambiante dominante est indiquée dans l'écran de contrôle. -
Page 4: Table Des Matières
Guide pratique / Démarrage Emplacement recommandé Raccordement du système Schémas de raccordement Saisie de l’identifiant/Fonctionnement sans unité de contrôle Démarrage Pièces constitutives SIReBX Option Longueurs max. de câble Modes de fonctionnement Modes de fonctionnement Temporisation de la ventilation Régulation du chauffage Définition des valeurs... -
Page 5: Pièces Constitutives
SIRe Basic Aérothermes électriques Pièces constitutives SIReBX SIReB1X Carte SIReUA1, Cache de SIReIT02, électronique boîtier de finition température Basic externe commande Basic intérieure SIReCC, câbles modulaires Dimensions des pièces constitutives Type Désignation HxLxP [mm] SIReUB1 Unité de contrôle 120x70x35 Carte électronique Base... -
Page 6: Longueurs Max. De Câble
SIRe Basic Aérothermes électriques Option SIReRTX, sonde de SIReCJ4, pièce de SIReCJ6, pièce de SIReCC, température ambiante jonction jonction câble modulaire déportée Type RSK-no. E-no. Désignation HxLxP 673 09 22 87 510 12 Sonde de température ambiante extérieure 70x33x23 SIReRTX SIReCJ4 Pièce de jonction pour deux pcs. -
Page 7: Modes De Fonctionnement
SIRe Basic Aérothermes électriques Modes de fonctionnement Définition des valeurs Utilisez les flèches vers le haut et vers le bas Modes de fonctionnement pour choisir la température ambiante, l'étage Selon les réglages d’usine, le contrôle de la de ventilation et l'étage de chauffage. ventilation est manuel et le chauffage est régulé... -
Page 8: Unité De Contrôle Sireub1

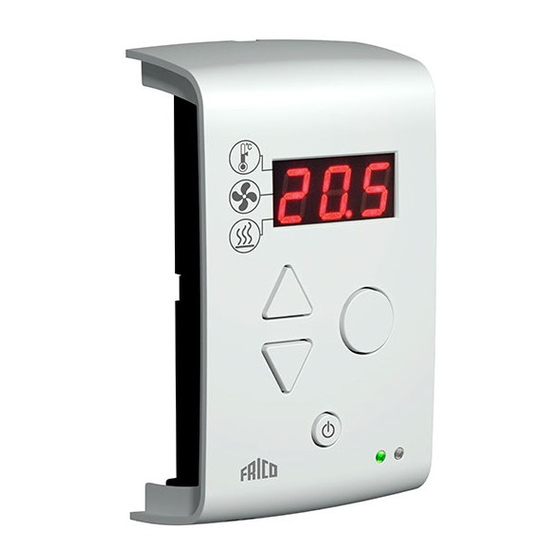

SIRe Basic Aérothermes électriques Unité de contrôle SIReUB1 Sélection rapide Température ambiante dominante 2 0 8 Ecran de contrôle Flèche vers le haut Défiler vers le haut Confirmer Température Flèche vers le ambiante souhaitée Défiler vers le Étage de la vitesse de ventilation DEL rouge d’alarme Signal de fonctionnement... -
Page 9: Menu Installation
SIRe Basic Aérothermes électriques Menu installation P .01 Alarme anti-surchauffe MARCHE/ARRET Permet de bloquer l’alarme (s'applique Menu des paramètres uniquement aux unités dotées d’une sonde de Maintenez la touche de confirmation enfoncée température interne). jusqu’à ce que P00 soit affiché dans l'écran P .02 Durée de temporisation de contrôle. -
Page 10: Codes D'alarme Et D'erreur
Protection anti-surchauffe procédez à une vérification complète et si la cause de l'erreur est introuvable, contactez SE06-15: Frico ou un service d'assistance autorisé La protection anti-surchauffe permet de restreindre la température d’échappement Affichage des codes d’alarme et d’erreur à 70°C. À 70°C, un étage de puissance est En cas d’alarme ou d’erreur, le code associé... - Page 11 SIReB1X du système. Une ou plusieurs cartes SIReB1X ne Contactez Frico pour obtenir de l’aide. possèdent aucun programme. E.cF Erreur Deux ou plusieurs cartes SIReB1X du Contactez Frico pour obtenir de l’aide.
- Page 12 SIRe Basic Fan Heaters Electric Connections between SIReB1X and Panther SE06, SE09, SE12 and SE15. SIReB1X SE06-15...
- Page 13 SIRe Basic Fan Heaters Electric Connections between SIReB1X and Panther SE20 SIReB1X SE20...
- Page 14 SIRe Basic Fan Heaters Electric Connections between SIReB1X and Panther SE30 SIReB1X SE30...
- Page 15 SIRe Basic Fan Heaters Electric Wiring diagrams Basic...
- Page 16 SIRe Basic Fan Heaters Electric Wiring diagram Basic parallel SIReB1X Pot. Pot. Unit ID Unit ID ≠ SIReRTX SIReB1 ROOM Pot. Unit ID SIReUB1 ACTUATOR SUPPLY N L~ L SIReB1 ROOM Pot. Unit ID ACTUATOR SUPPLY N L~ L...
