Notice d'installation, d'utilisation et d'entretien
Jauge et indication de consommation d'énergie - Détection d'ouverture de fenêtre
Programmation hebdomadaire et journalière - Limitation de température
Verrouillage par code pin - Détection de présence/d'absence intégrée

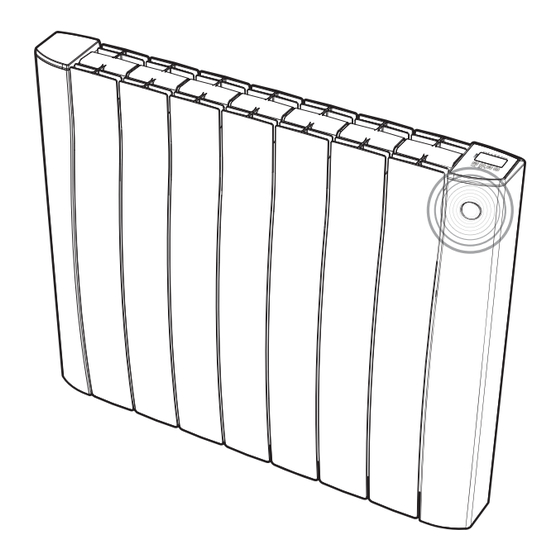

Calliandra

Publicité

Table des Matières
loading

Sommaire des Matières pour Frico Calliandra

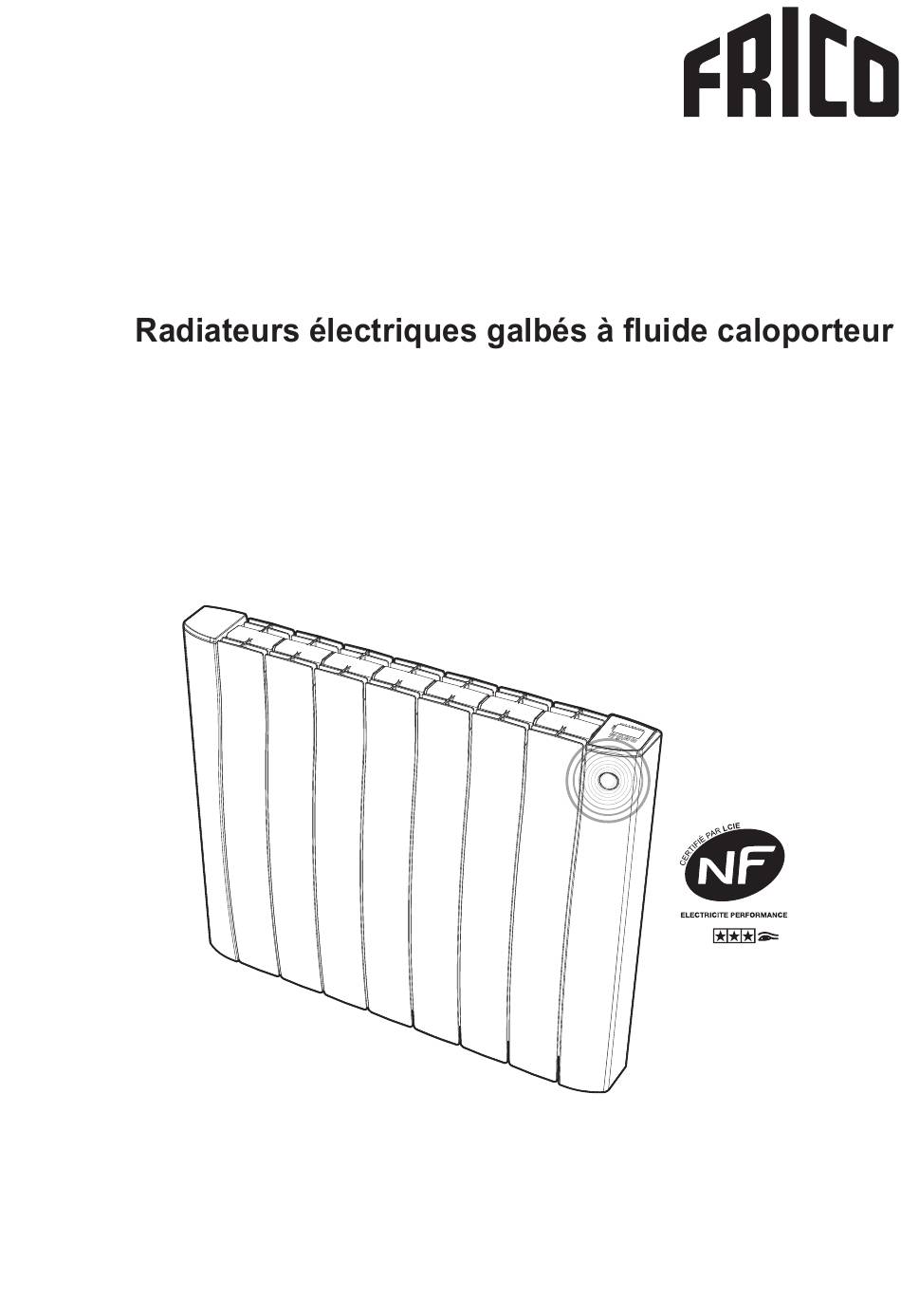

  • Page 1 Notice d’installation, d’utilisation et d’entretien Jauge et indication de consommation d’énergie - Détection d’ouverture de fenêtre Programmation hebdomadaire et journalière - Limitation de température Verrouillage par code pin - Détection de présence/d’absence intégrée Calliandra...
  • Page 2: Table Des Matières

    Sommaire Installation de l’appareil de chauffage ........................3 Consignes de sécurité et précautions ............................... 3 ..............................5 Présentation ................................8 Les avantages ................................8 Fonctionnement ................................ 9 Synoptique ........................................ 9 ............................9 ..............................9 ..........................10 .................... 11 ................................11 ...........................
  • Page 3: Installation De L'appareil De Chauffage

    Installation de l’appareil de chauffage Consignes de sécurité et précautions Consignes de sécurité Tout dommage résultant du non-respect de ces l’utilisation de l’appareil en toute sécurité leur consignes entraîne la non application de la ga- ont été données et si les risques encourus ont rantie du fabricant.
  • Page 4 Installation de l’appareil de chauffage Préconisation, positionnement, choix de l’emplacement Avant de raccorder le radiateur, coupez l’électri- douche (selon la norme NF C15-100). cité au disjoncteur général. Le radiateur ne doit pas être installé au-dessous Ce radiateur est un appareil de classe II IP24, il d’une prise de courant.
  • Page 5: Raccordement Électrique

    Installation de l’appareil de chauffage Raccordement électrique A réaliser par un installateur professionnel qualifié. - Le circuit d’alimentation de cet appareil doit comporter un dispositif de coupure omnipolaire (selon la norme NF C15-100), une protection différentielle (30mA), une protection contre les sur- charges.
  • Page 6 Installation de l’appareil de chauffage Étape 1 Ouvrez le gabarit et positionnez-le contre le mur, à l’endroit souhaité. Veillez à ce que le bas du gabarit touche le sol ou le dessus de la plinthe afin d’ajuster sa hauteur de pose. Étape 2 Étape 3 Repérez la puissance de votre radiateur puis per-...
  • Page 7: Ailettes Intermédaires

    Installation de l’appareil de chauffage Vue de dessus Vue de coté 2- Posez le radiateur sur les pattes de fixation. A l’arrière du produit, veillez à ce que chaque pattes de fixation s’insèrent entre les ailettes intermédiaires sans les altérer. Ailettes intermédaires Les pattes de fixation murale sont conçues pour sécuriser l’installation et limiter les mouvements de translation de l’appareil en cas de choc.
  • Page 8: Présentation

    - Sécurité anti-surchauffe : Les radiateurs sont équipés d’un dis- - Douceur du galbe et lignes épurées : Grâce à son design inno- positif protégeant l’appareil contre toute surchauffe. vant, Calliandra s’intégrera parfaitement à tous les types d’inté- rieurs. - Sécurité anti-basculement : Système de fixation sur pattes de fixation murale indépendantes et verrouillables.
  • Page 9: Fonctionnement

    Fonctionnement Synoptique Mode Hors-gel Mode Éco Fonction Veille du chauffage Mode Confort Mode mise à l’heure et réglage du jour Mode Auto Mode Programmation Affichage de la température souhaitée Indicateur fil pilote actif ou pro- grammation Clavier verrouillé Témoin de chauffe Jauge de consommation d’énergie Jours de la semaine...
  • Page 10: Pack Économies D'énergie : Jauge De Consommation

    L’Agence de l’Environnement et de la Maîtrise de l’Energie (ADEME) recommande un réglage de la tempé- rature de consigne en mode Confort, inférieur ou égal à 19°C. Dans l’afficheur Calliandra, un sélecteur indique le niveau de consommation d’énergie en se positionnant automatiquement en face d’une couleur : rouge, orange ou vert.
  • Page 11: Pack Économies D'énergie : Indication De Consommation Cumulée En Kwh

    Fonctionnement Pack Économies d’énergie : Indication de consommation cumulée en kWh Il vous est possible de voir l’estimation de l’énergie en kWh consommée par l’appareil depuis la dernière remise à zéro du compteur d’énergie. Visualisation de la Remise à zéro du compteur d’énergie consommation d’énergie Pour remettre le compteur à...
  • Page 12: Pack Économies D'énergie : Programmation Hebdomadaire Et Journalière

    Fonctionnement Pack Économies d’énergie : Programmation hebdomadaire et journalière Présentation - Accès au mode programmation Accès protégé : toute modification involontaire est impossible. A partir de la fonction Veille du chauffage, appuyez sur pendant 5 secondes pour entrer dans le mode programmation. Schéma d’enchaînement des réglages de la programmation : Mise à...
  • Page 13: Informations Préalables

    Fonctionnement Si les horaires par défaut de P1, P2 et P3 ne vous conviennent pas, vous avez la possibilité de les modifier. Modification de P1, P2 ou P3. Si vous modifiez les horaires de P1, P2 et P3, les horaires sont modifiés pour tous les jours de la semaine où P1, P2 et P3 sont affectés.
  • Page 14: Dérogation Manuelle Et Temporaire À Un Programme En Cours

    à partir des modes Auto, Confort et Éco. Deux modes d’activation sont possibles : - Activation automatique, le cycle d’abaissement de température est déclenché lorsque Calliandra détecte une variation de température. - Activation manuelle, le cycle d’abaissement de température est déclenché par appui sur une touche.
  • Page 15: Activation Manuelle

    Calliandra s’adapte à votre rythme de vie tout en maîtrisant votre consommation d’énergie. Grâce à son capteur infrarouge frontal, Calliandra optimise la gestion du chauffage de manière intelligente : il détecte les mouvements dans la pièce où il est installé et en cas d’absence, procède à...
  • Page 16: Divisions De La Zone De Détection

    Fonctionnement Divisions de la zone de détection Zone détection, pour une température de 19°C ambiant Vue de dessus Vue de côté La zone de détection est divisée en plusieurs zones actives et inactives. Un sujet qui traverse la zone Zone active sera détecté...
  • Page 17: Délestage

    Cela vous permet de réduire la puissance souscrite et donc d’optimiser votre abonnement avec votre fournisseur d’énergie. Les appareils de chauffage FRICO sont conçus pour fonctionner avec les systèmes de délestage par fil pilote. Les ordres envoyés par le fil pilote sont exécutés par l’électronique de gestion du radiateur qui appliquera la consigne correspondant à...
  • Page 18: Réglages Avancés

    Réglages avancés températures Vous pouvez limiter la plage de réglage de la température de consigne en mettant en place une butée maximale et/ou minimale empêchant toute modification involontaire de la température au-delà de celles(s)-ci. Le réglage de la limite de température de consigne n’est accessible qu’à partir du mode Confort. Pour procéder au réglage : 1- Sélectionnez le mode Confort à...
  • Page 19: Réglage De La Température De Consigne Hors-Gel

    Réglages avancés Réglage de la température de consigne Hors-gel Votre radiateur est pré-réglé à 7°C, vous pouvez faire varier la valeur de la consigne Hors-gel de 5°C à 15°C par intervalle de 0,5°C. 1- Par appuis successifs sur , positionnez le curseur sur le mode Hors-gel. 4- Pour valider, appuyez sur 2- Appuyez sur simultanément...
  • Page 20: Rétro-Éclairage

    Réglages avancés 2- Effectuez un 2ème appui long supé- 4- Appuyez sur pour valider. 3- Appuyez sur rieur à 5 secondes sur la touche = mode automatique activé. pour entrer en mode réglage de la = mode automatique désactivé. détection d’ouverture de fenêtre. 5 sec.
  • Page 21: Réglages Experts (Réservés À L'installateur)

    Réglages experts (réservés à l’installateur) Pack Economies d’énergie : Code PIN de verrouillage Présentation Votre appareil de chauffage est protégé par un code de sécurité contre toute utilisation non autorisée. Le code PIN (Personal Identity Number - numéro d’identification personnel) est un code à quatre chiffres personnalisable qui, lorsqu’il est activé, interdit l’accès aux réglages avancés suivants : - Sélection du mode Confort (page 9)
  • Page 22: Étalonnage De La Sonde

    Réglages experts (réservés à l’installateur) Personnalisation du code PIN Renouvelez l’opération décrite page 21 (paragraphe 1 initialisation du code). 1- Lorsque s’affiche, appuyez sur pendant au moins 5 secondes. 5 sec. 3- Appuyez sur pour valider. Le 4- Appuyez sur une nouvelle fois pour 2- Le code 0000 s’affiche et le 1 chiffre cli-...
  • Page 23: Remise À Zéro De L'étalonnage De La Sonde

    Réglages experts (réservés à l’installateur) 2- Si l’écart de température est positif, exemple : Température de consigne (ce que vous souhaitez) = 19°C. Température ambiante (ce que vous lisez sur un thermomètre fiable)= 21°C. Écart mesuré = +2°C. Pour corriger l’écart, maintenez appuyé simultanément pendant Augmentez de 2°C la température mesurée par la sonde à...
  • Page 24: Que Faire En Cas De Problèmes

    Que faire en cas de problèmes Aide au diagnostic Corps de chauffe L’appareil ne chauffe plus alors que le témoin de chauffe est allumé : L’appareil ne chauffe pas : - Le témoin de chauffe est allumé sur l’écran, l’appareil reste froid, - Vérifiez la position du disjoncteur/fusible de protection de l’ali- contactez votre revendeur.
  • Page 25: En Cas De Coupure De Courant

    Que faire en cas de problèmes En cas de coupure de courant - Pour les coupures inférieures à 3h, l’appareil redémarre tout - Pour les coupures supérieures à 3h, vérifiez la mise à l’heure. seul, et vous n’avez rien à faire. L’ensemble des paramètres de Tous les autres réglages effectués sont automatiquement sauve- réglage ainsi que l’horloge sont sauvegardés.
  • Page 26: Informations Techniques

    Puissances (W) (mm) (mm) (mm) d’éléments CAL07 80/96 CAL10 1000 80/96 CAL12 1250 80/96 CAL15 1500 80/96 CAL20 2000 80/96 1192 * Pour obtenir la profondeur de Calliandra posé, ajouter 30 mm à la valeur de sa profondeur. Hauteur Largeur Profondeur...
  • Page 27: Caractéristiques Techniques

    - Fil pilote 6 ordres. Constructeur : Frico SAS - ZAC Bel Air La Logère - 237 allée des Noyers - 69480 POMMIERS T +33 4 37 55 29 40 - F +33 4 74 04 97 40 - info@frico.fr - www.frico.fr Le symbole, apposé...
  • Page 28 Frico SAS ZAC Bel Air La Logère 237 allée des Noyers 69480 POMMIERS Tél 04 37 55 29 40 04 74 04 97 40 info@frico.fr www.frico.fr...
