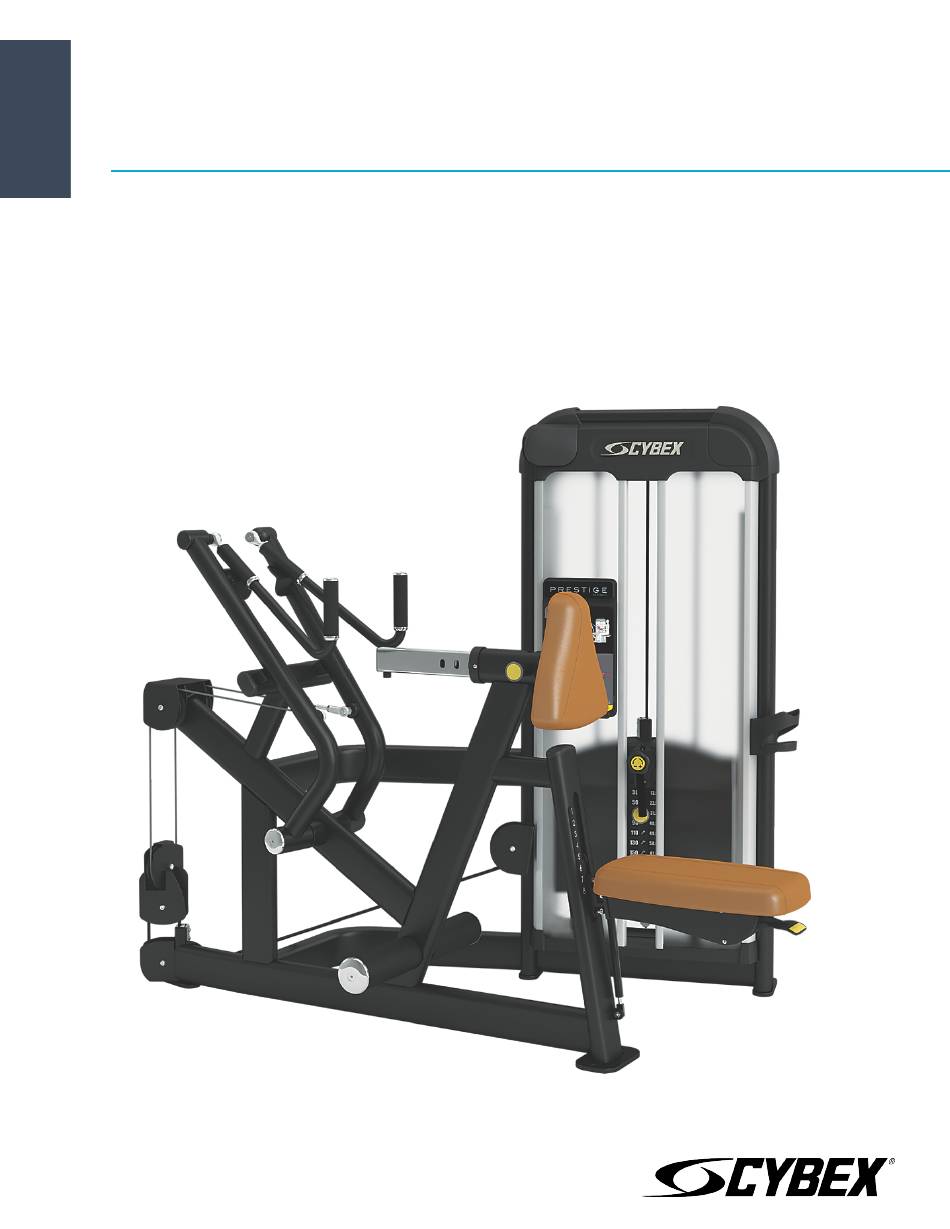

  • Page 1 ® Rameur Prestige Manuel de l'utilisateur Partie Numéro 21030-999-2 AB...

  • Page 3: Table Des Matières

    Inc. AVIS DE NON-RESPONSABILITE : Cybex International, Inc. ne fait aucune déclaration et n'offre aucune garantie quant au contenu de ce manuel. Nous nous réservons le droit de réviser ce document à tout moment et d'apporter des modifications au produit décrit dans ledit document sans préavis ni obligation d'avertir quiconque de telles révisions ou modifications.

  • Page 4: Sécurité

    • les attaches doivent avoir une capacité de traction minimale de 500 lbs/227 kg. Cybex recommande des boulons de .3/8” grade 2 ou mieux. Une force de traction minimale de 100 kg/220 lbs est requise à chaque position d'ancrage.

  • Page 5: Mesures De Sécurité Pour Utilisateur

    éventuelles carences avant autorisation d’utilisation de l'équipement. Utilisez uniquement les composants fournis par Cybex pour tout entretien ou réparations de l'équipement. Afficher l'Affiche de sécurité de l'établissement de sorte qu'elle soit visible et bien en vue.

  • Page 6: Position De L'étiquette

    Position de l'étiquette Les schémas figurant après les autocollants indiquent l'emplacement de chacun de ceux-ci. Page 6 de 26...
  • Page 7 Description Qté DE000023-X DE000019-X 8500-025-X Page 7 de 26...

  • Page 8: Assemblage

    173 cm L × 97 cm l × 147 cm H 173 cm L × 97 cm l × 147 cm H Poids Total et Dimensions : Ensemble Prestige Ligne poids lourd 21030 Poids Dimensions de la machine au repos...

  • Page 9: Environnement

    • Il existe une zone libre pour l'accès à l'appareil et pour le démontage d'urgence. L'espace minimum est de 23,6 pouces (0,6 mètres). • Les appareils adjacents peuvent partager la zone libre. Il incombe au propriétaire ou à l'exploitant de l'installation de s'assurer qu'il existe un espace suffisant autour de chaque machine pour permettre une utilisation sûre et un passage.

  • Page 10: Outils Nécessaires

    • les attaches doivent avoir une capacité de traction minimale de 500 lbs/227 kg. Cybex recommande des boulons de .3/8” grade 2 ou mieux. Une force de traction minimale de 100 kg/220 lbs est requise à chaque position d'ancrage.
  • Page 11 Vérifiez le bon fonctionnement Si l'appareil NE PEUT ETRE déplacé sans ajouter ou enlever des piles de poids. Deux personnes sont nécessaires pour cette procédure 1. Retirer les quatre cônes de transport à l'aide d'une clé à douille de 19 mm (3/4 po). Retirez les boulons des cônes à...
  • Page 12 5. retirez l'ensemble des vis maintenant la courroie à la pince à l'aide de d'une clé allen 7/32". Description Qté Pince de courroie Vis de calage Retirez les plaques de poids 1. Tournez le bouton de réglage des poids jusqu'à sélectionner 0 lbs (0 kg). 2.
  • Page 13 3. Appliquez une légère couche d'huile de densité moyenne sur les coulisses. 4. Installez chaque plaque de poids, une par une, de manière à ce que le bord large des manchons soit orienté vers le haut (1), et le bord étroit des manchons (2) vers le bas. Correct : Bord large du manchon vers le haut Incorrect : Bord étroit du manchon vers le bas.
  • Page 14 Description Qté Pellicule protectrice Face avant de la feuille Etiquettes des poids 2. Placez la face avant de la feuille d'étiquettes sur les poids dans la bonne position. 3. Insérez une tige de guidage dans chaque trou de la face avant de la feuille d'étiquettes. (Une tige de guidage peut être tout objet qui passe par le trou de la colonne de poids, comme une goupille de sélection des poids.) 4.
  • Page 15 4. Vérifiez que la courroie et la pièce de renfort sont installées correctement. N'installez pas la pièce de renfort à l'envers. Acheminement correct de la courroie Acheminement incorrect de la courroie Description Qté. Courroie Pièce de renfort Pince de courroie 5.
  • Page 16 • les attaches doivent avoir une capacité de traction minimale de 500 lbs/227 kg. Cybex recommande des boulons de .3/8” grade 2 ou mieux. Une force de traction minimale de 100 kg/220 lbs est requise à chaque position d'ancrage.

  • Page 17: Exercice

    Exercice Utilisation prévue L'utilisation commerciale prévue de cette machine est une aide à la pratique d'exercices et à l'amélioration de la forme physique. Instructions Prenez le temps de lire et de comprendre toutes les instructions et avertissements de la section Sécurité du Guide du propriétaire, avant d'utiliser cette machine.

  • Page 18: Entretien

    Cybex n’est pas responsable des activités d’inspection et de maintenance régulières de votre appareil. Formez tout le personnel à l’inspection et à la maintenance de l’équipement ainsi qu’à la déclaration et à l’établissement de dossier d’accident. Les agents de Cybex sont disposés à répondre à toutes vos questions à ce sujet. Avertissements Veuillez lire toutes les mises en garde contenus dans ce chapitre.
  • Page 19 Alors Préparer une solution contenant 10 % d'eau de Javel (hypochlorite de sodium) et 90 % d'eau. Humidifier un chiffon blanc doux avec cette solution. Frotter doucement la zone tachée. Taches plus Humidifier un chiffon doux propre et rincer la zone. persistantes Si les taches persistent, une eau de Javel puissante peut être utilisée.

  • Page 20: Procédures Hebdomadaires

    Procédures hebdomadaires Vérifier l'ensemble des écrous et boulons Serrer tous les écrous et boulons desserrés si besoin. Risque lié à l'équipement. Pour éviter les blessures graves ou la mort, remplacez immédiatement les composants usés ou endommagés et maintenez l'appareil hors d'usage jusqu'à...
  • Page 21 État de la courroie Vue en 3D Vue en 3D ou de profil Ondulation de la courroie Remplacer la courroie si une section est plus étroite de 1/32” (.03) que le reste. Examiner le bord de la courroie (des deux côtés).

  • Page 22: Procédures Annuelles

    Outils nécessaires Clé de 9/16 po (2) Quatre types de réglage de la tension de câble sont effectués sur les appareils de musculation Cybex : Réglage des contre-écrous Ce type de réglage nécessite un contre-écrou et un écrou de réglage de la tension au niveau de l'extrémité de came de câble pour le réglage primaire.

  • Page 23: Réglage Des Courroies

    Réglage des courroies Outils nécessaires • Clé de 7/32 po • Clé dynamométrique 1. Desserrer les vis de calage à l'aide d'une clé Allen de 7/32" Description Qté Vis de calage Courroie 2. Tendre la courroie. 3. Fixer la courroie en place à l'aide des vis de calage. 4.

  • Page 24: Service À La Clientèle

    Contactez votre dépositaire Cybex agréé pour toute question relative à la garantie. Votre dépositaire local Cybex demandera à Cybex une autorisation de retour de marchandise (RMA), le cas échéant. En aucun cas les pièces ou équipements défectueux ne seront acceptés par Cybex sans autorisation de retour de marchandise (RMA) en bonne et due forme et sans étiquette de service de retour automatisé...

  • Page 25: Pièces Endommagées

    Fournissez le numéro de modèle et le numéro de série de votre équipement Cybex. À la discrétion de Cybex, le technicien peut vous demander de retourner les pièces défectueuses à Cybex aux fins d’évaluation et de réparation ou de remplacement. Le technicien vous attribuera un numéro d’autorisation de retour de marchandise (RMA) et vous enverra une étiquette de service de retour automatisé...
  • Page 26 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
