Installation
Outillage nécessaire
- tournevis Phillips moyen ; ruban à mesurer ou règle ; couteau ou ciseaux ;
- Scie (facultative, pour réduire l'adaptateur de fenêtre en cas de
fenêtres étroites)

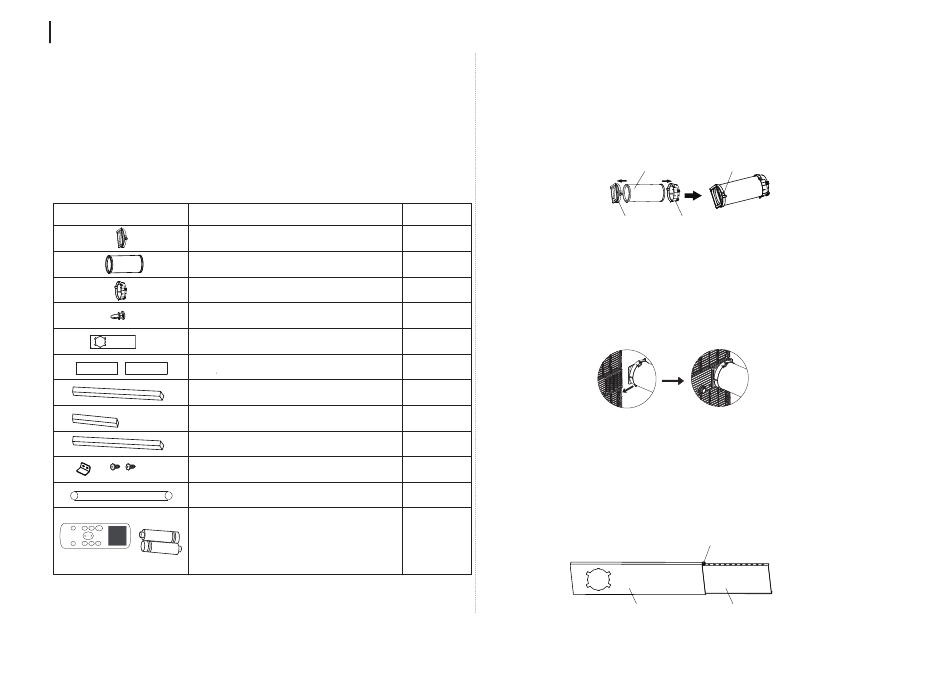

Accessoires
L'ensemble d'installation pour fenêtre est adapté aux fenêtres de 67,
5 à 123 cm (26,5-48 po) et peut être raccourci pour les petites fenêtres.
Pièce
Adaptateur de l'appareil
Tuyau d'évacuation
Adaptateur pour battant coulissant de fenêtre
Boulon
Battant coulissant de fenêtre A
Battant coulissant de fenêtre B et C
Joint en mousse A (adhésif)
Joint en mousse B (adhésif)
Joint en mousse C (non adhésif)
Support de sécurité et 2 vis
Tuyau de drainage
Télécommande et piles (uniquement
pour les modèles avec télécommande)
Désignation
Quantité
1 pièces
1 pièces
1 pièces
1 pièces
1 pièces
1 pièces
2 pièces
2 pièces
1 pièces
1 ensemble
1 pièces
1 ensemble
Trousse d'installation fenêtre
Étape 1 : Préparation de l'assemblage du tuyau d'évacuation.
Enfoncez le tuyau d'échappement dans l'adaptateur du battant
coulissant et dans l'adaptateur de l'appareil ; utilisez les boucles
élastiques des adaptateurs pour serrer le tuyau.
Exhaust hose
Adaptateur
de l'appareil
Étape 2 : Installez l'assemblage de tuyau d'évacuation à l'appareil
Poussez le tuyau d'échappement dans l'ouverture de sortie d'air de l'appareil
en respectant la direction de la flèche.
Étape 3 : Préparation du battant coulissant réglable
1. En fonction de la taille de votre fenêtre, ajustez la taille du battant coulissant
de la fenêtre.
2. Si la longueur de la fenêtre nécessite deux battants coulissants, utilisez le
boulon pour fixer les battants coulissants de la fenêtre une fois qu'ils sont
ajustés à la bonne longueur.
Battant coulissant
de fenêtre A
7
Assemblage du
tuyau d'évacuation
Adaptateur pour
battant coulissant
de fenêtre
Boulon
Battant coulissant
de fenêtre B
