3 Description hydraulique

3.1 Corrélation entre le débit, la pression statique et la température de l'eau de chaudière
Il existe une relation fonctionnelle entre la température, la pression statique et la quantité d 'eau
traversant la chaudière pour une charge donnée. A une température et une vitesse particulières,
l'eau se transforme en vapeur si la pression à laquelle elle est soumise est trop basse. Il en est
de même si, à une pression déterminée, la vitesse décroît. Le graphique caractérisant les R2000
donne pour chaque type de chaudière les valeurs limites à respecter scrupuleusement et indique
la perte de charge correspondante, dans l'échangeur.

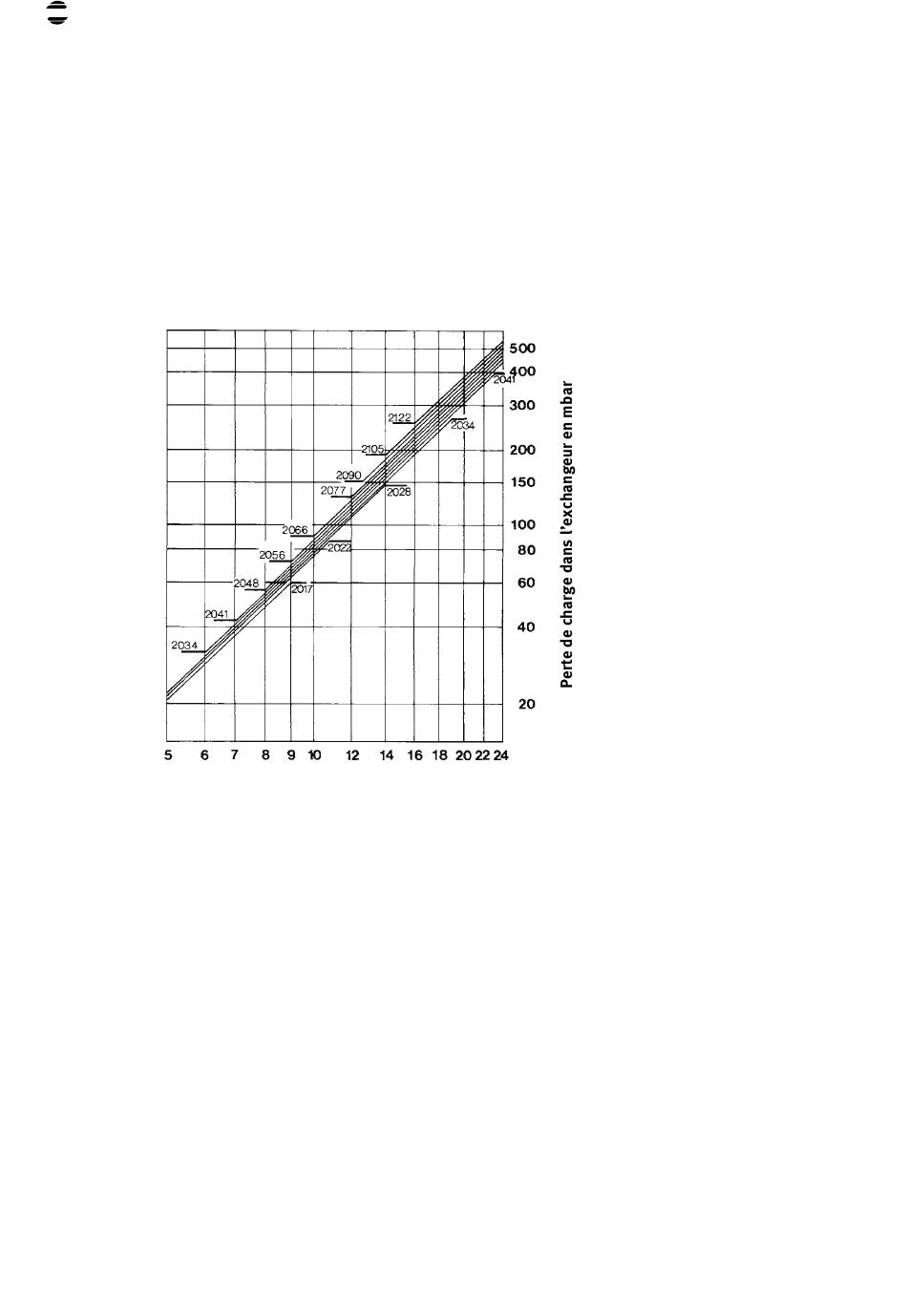

Fig. 11
3.2

Pression statique

Nous croyons utile d'attention sut le fait que la pression statique dont nous parlons est celle me-
surée au manchon de départ de la chaudière a froid (fig. 12).
3.3 Débit d'eau maximum et minimum
La vitesse de l'eau parcourant l'échangeur ne peut dépasser une valeur maximum au dé la de
laquelle se produit un phénomène de pseudo-cavitation. D'une façon générale, il y a une marge
convenable entre le débit minimum indispensable et le débit maximum autorisé.
14
3
�ébit d'eau en m
/h
