Rendama x
2.5

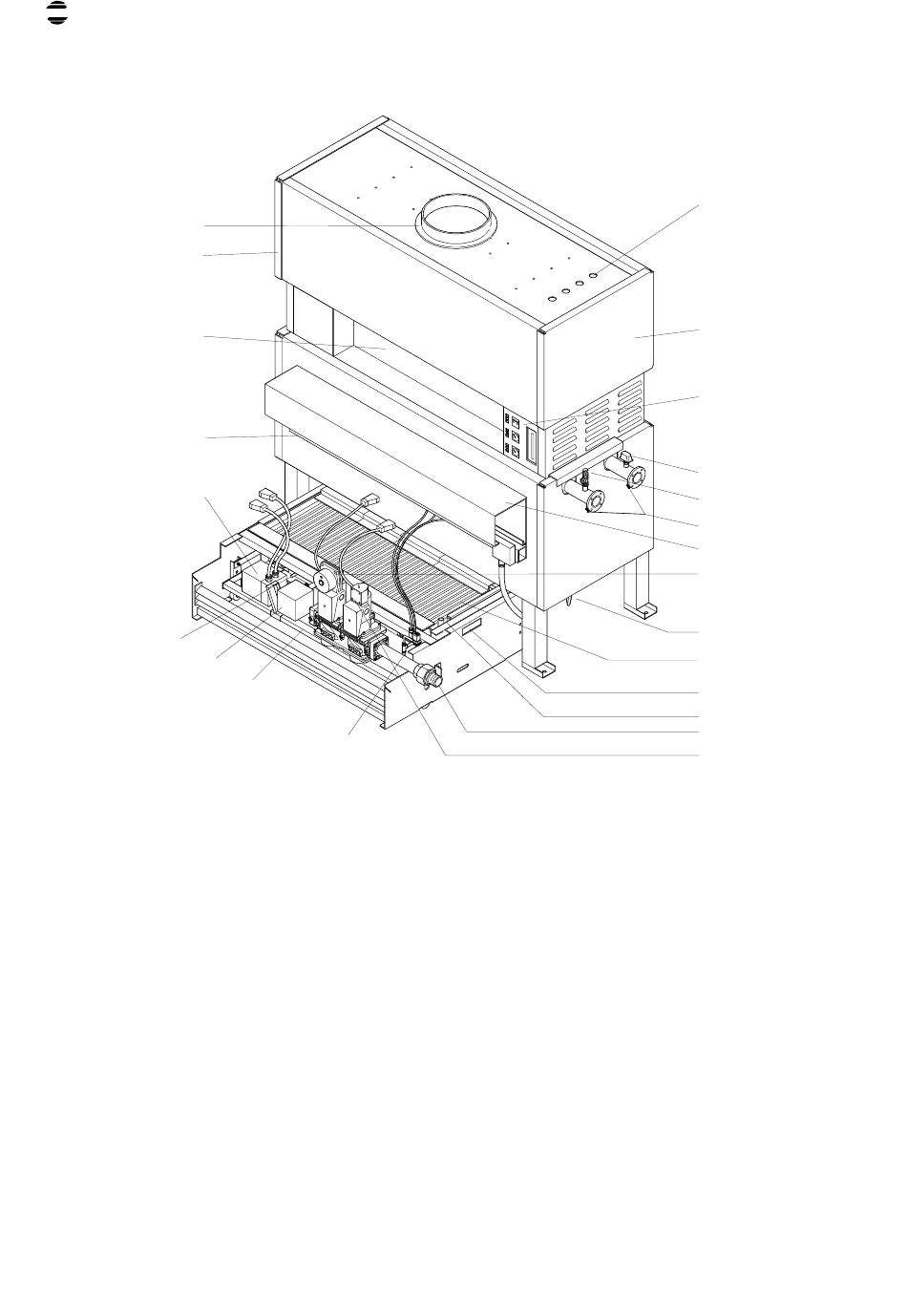

Composants des chaudières 'Rendamax' séries R2000
1
2
3
5
6
23
7
Fig. 3
1 Virole de raccordement á la cheminée
2 Coupe –tirage
3 Ouverture d'admission d'air vers le coup-tirage
4 Regard
5 Boîtier de câblage
6 Servomoteur
7 Vanne gaz modulante
8 Clapet d'air
9 Soupape de sécurité
10 Tableau de commande
11 Veilleuse avec électrodes
12 Manchon de raccordement au gaz
8
8
24
13 Régulateur de pression du gaz
14 Vanne gaz principale
16 Berceau du brûleur
17 Robinet de vidange
18 Panneau de brûleur
19 Verrou de sollidarisation du brûleur au
châssis chaudière
20 Presse-étoupe pour câble électrique
21 Couvercle de l'armoire électrique
22 Contrôleur de circulation d'eau
23 Prise de pression
24 Vanne gaz du veilluse + régulateur d'allu-
mage
Doc110/20CV04
20
21
10
22
9
17
18
13
19
16
4
11
12
14
