Montage
f
1.40
1.20
1.00
0.80
0

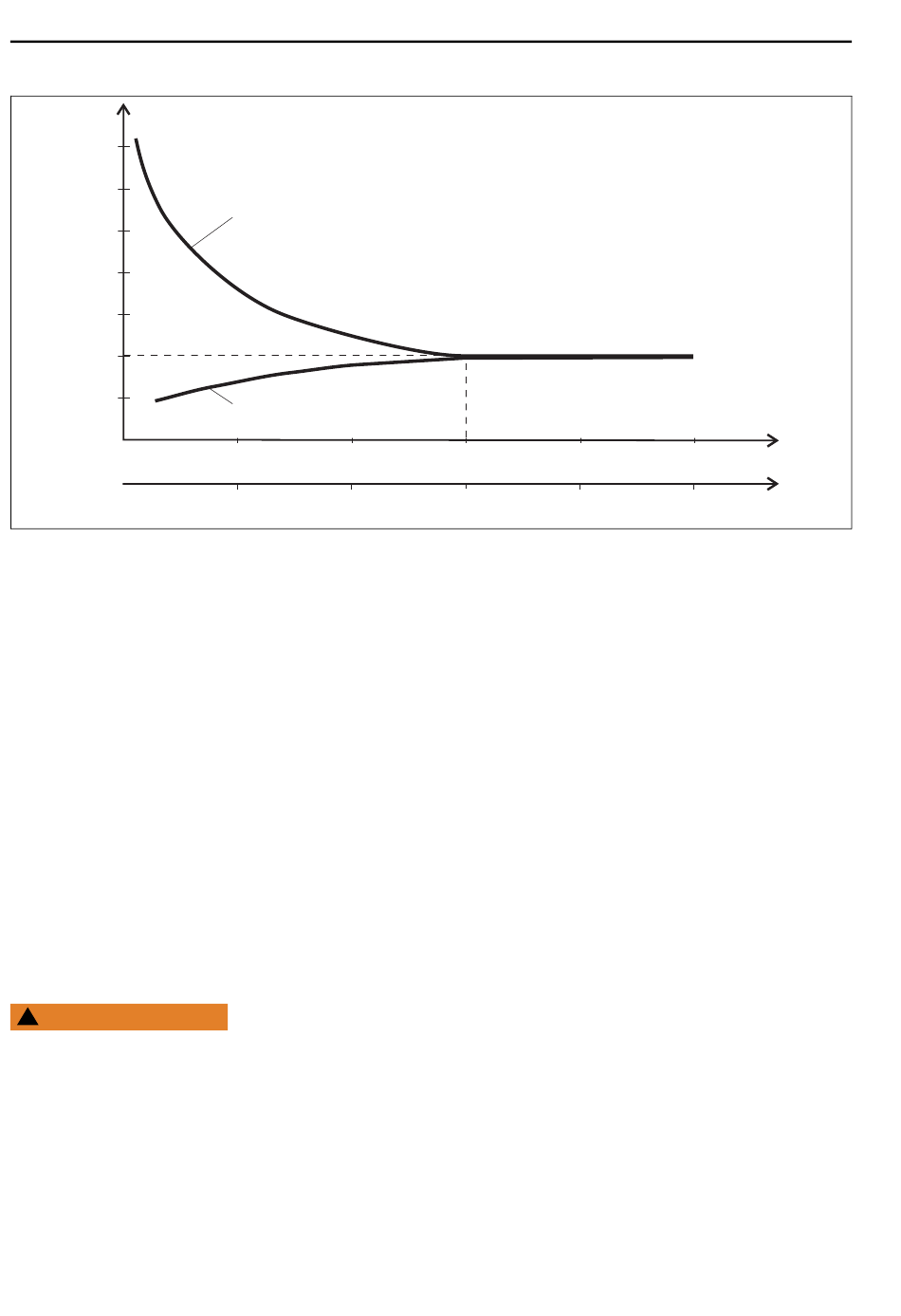

Fig. 2 : Relation entre le facteur d' i nstallation f et l' é cart avec la paroi
1 Paroi conductrice
2 Paroi non conductrice
4.1.3 Airset
CLS50
Pour compenser le couplage résiduel provoqué par les deux bobines et le câble, il faut effectuer
un étalonnage du zéro dans l' a ir ("Airset") avant de monter le capteur.
Reportez-vous aux instructions du manuel de mise en service du transmetteur utilisé.
CLS50D
Le capteur numérique est déjà étalonné en usine, une compensation sur site n' e st pas nécessaire.
4.2

Montage du capteur

4.2.1 Montage avec bride
Le capteur est adapté au montage dans une pièce en T ≥ DN 80, avec sortie réduite ≥ DN 50.
AVERTISSEMENT
!
Fuite
Risque de blessure par écoulement du produit
‣
Serrez l' é crou du capteur avec un couple de serrage de 20 Nm.
‣
Pour prévenir les fuites, vérifiez régulièrement que l' é crou est correctement serré.
14
2
1
5 10
0.20 0.39
15 20
0.59
0.79
Indumax CLS50/50D
a [mm]
25 25
0.98 a [inch]
a0005441
